تابلو RMU چیست و چه کاربردی دارد؟ آشنایی کامل با تابلو RMU، انواع، اجزا، مزایا، کاربرد در شبکههای 20 کیلوولت و نیروگاههای خورشیدی، تفاوت RMU با تابلوهای فشار متوسط.

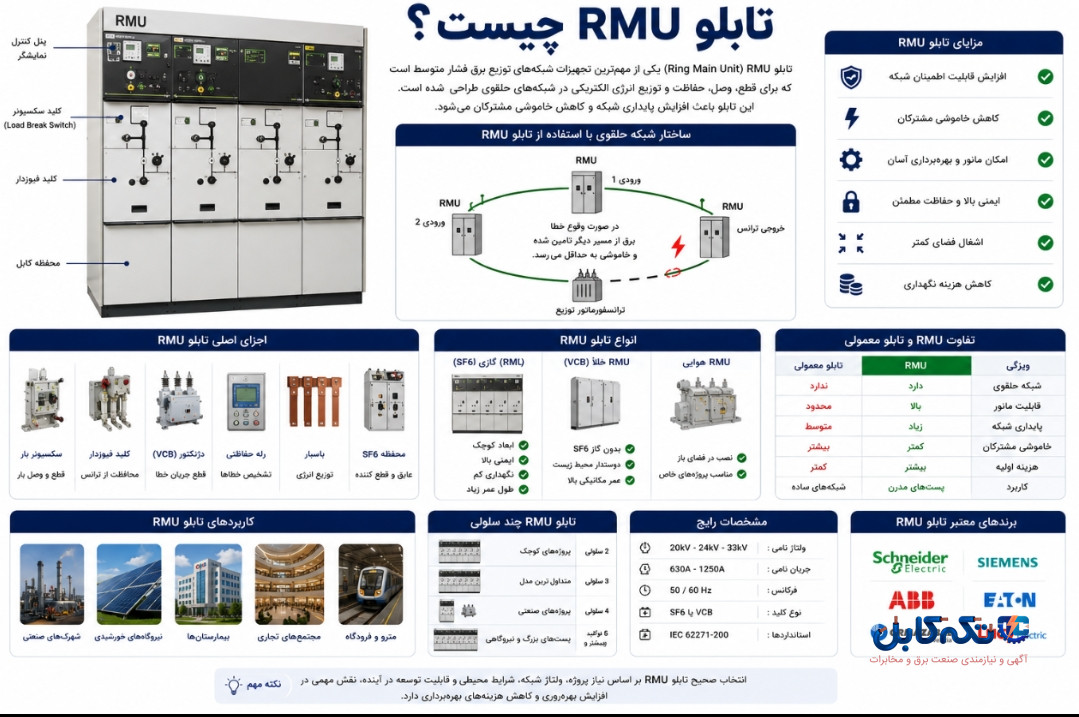

تابلو RMU چیست؟
تابلو RMU مخفف عبارت Ring Main Unit است و یکی از مهمترین تجهیزات شبکههای توزیع برق فشار متوسط محسوب میشود. این تابلو برای قطع، وصل، حفاظت و توزیع انرژی الکتریکی در شبکههای حلقوی (Ring Network) طراحی شده است.
امروزه تقریباً تمامی پروژههای مدرن برق از جمله:
- پستهای زمینی
- مجتمعهای تجاری
- شهرکهای صنعتی
- بیمارستانها
- نیروگاههای خورشیدی
از تابلوهای RMU استفاده میکنند.
چرا به تابلو RMU نیاز داریم؟
در گذشته بیشتر شبکههای توزیع به صورت شعاعی طراحی میشدند.
در این حالت اگر یک نقطه از شبکه دچار خطا میشد:
❌ تعداد زیادی از مشترکان بدون برق میماندند.
اما در شبکه حلقوی:
✅ برق از دو مسیر مختلف تأمین میشود.
✅ خاموشیها کاهش مییابد.
✅ قابلیت اطمینان شبکه افزایش پیدا میکند.
تابلو RMU قلب این شبکههای حلقوی است.
تابلو RMU چگونه کار میکند؟
تابلو RMU معمولاً دارای چند سلول مختلف است.
به طور معمول:
سلول ورودی اول
دریافت برق از شبکه.
سلول ورودی دوم
مسیر جایگزین برق.
سلول خروجی ترانس
تغذیه ترانسفورماتور توزیع.
در صورت وقوع خطا:
- بخش معیوب جدا میشود.
- برق از مسیر دیگر تأمین میشود.
- خاموشی به حداقل میرسد.
اجزای اصلی تابلو RMU
سکسیونر بار (Load Break Switch)
برای قطع و وصل بار.
کلید فیوزدار
حفاظت از ترانسفورماتور.
دژنکتور (VCB)
در مدلهای پیشرفتهتر.
رله حفاظتی
تشخیص خطاها.
باسبار
توزیع انرژی بین سلولها.
محفظه SF6
در مدلهای گازی.
انواع تابلو RMU
RMU گازی (SF6)
پرکاربردترین نوع در ایران.
مزایا
✅ ابعاد کوچک
✅ ایمنی بالا
✅ نگهداری کم
✅ طول عمر زیاد
RMU خلأ (VCB)
نسل جدید تابلوهای فشار متوسط.
مزایا
✅ بدون گاز SF6
✅ دوستدار محیط زیست
✅ عمر مکانیکی بالا
RMU هوایی
در برخی پروژههای خاص استفاده میشود.
تابلو RMU 20 کیلوولت چیست؟
رایجترین نوع RMU در ایران.
موارد استفاده:
- پستهای توزیع
- مجتمعهای مسکونی
- شهرکهای صنعتی
- پروژههای ساختمانی بزرگ
تابلو RMU در نیروگاه خورشیدی
در نیروگاههای خورشیدی یکی از تجهیزات اصلی محسوب میشود.
کاربردها:
✅ اتصال نیروگاه به شبکه
✅ حفاظت فیدر خروجی
✅ افزایش قابلیت اطمینان
✅ جداسازی خطاها
تفاوت RMU و تابلو فشار متوسط معمولی
| ویژگی | RMU | تابلو معمولی |
|---|---|---|
| شبکه حلقوی | ✅ | ❌ |
| قابلیت مانور | ✅ | محدود |
| پایداری شبکه | بالا | متوسط |
| خاموشی مشترکان | کمتر | بیشتر |
| هزینه اولیه | بیشتر | کمتر |
مزایای استفاده از RMU
افزایش قابلیت اطمینان شبکه
یکی از مهمترین مزایا.
کاهش خاموشی
در صورت وقوع خطا برق از مسیر دیگر تأمین میشود.
اشغال فضای کمتر
مناسب پستهای کمپکت.
ایمنی بالا
به دلیل طراحی بسته و ایزوله.
کاهش هزینه نگهداری
به خصوص در مدلهای SF6.
کاربردهای تابلو RMU
شهرکهای صنعتی
توزیع مطمئن برق.
مجتمعهای تجاری
جلوگیری از خاموشی.
بیمارستانها
تأمین برق پایدار.
نیروگاههای خورشیدی
اتصال به شبکه فشار متوسط.
مترو و فرودگاه
افزایش قابلیت اطمینان شبکه.
تابلو RMU چند سلولی چیست؟
RMU دو سلولی
برای پروژههای کوچک.
RMU سه سلولی
متداولترین مدل بازار.
RMU چهار سلولی
پروژههای صنعتی.
RMU پنج سلولی و بیشتر
پستهای بزرگ و نیروگاهی.
بهترین برندهای RMU
برندهای مطرح بازار:
- Schneider Electric
- Siemens
- ABB
- Eaton
- Ormazabal
- Lucy Electric
و همچنین برخی تولیدکنندگان داخلی.
نکات مهم هنگام خرید RMU
ولتاژ نامی
معمولاً:
- 20 کیلوولت
- 24 کیلوولت
- 33 کیلوولت
جریان نامی
- 630 آمپر
- 1250 آمپر
نوع کلید
- SF6
- VCB
قابلیت توسعه
امکان افزودن سلول جدید.
شرایط محیطی
- فضای داخلی
- فضای خارجی
- مناطق آلوده
RMU یا VCB؟
اگر پروژه کوچک یا متوسط باشد:
✅ RMU انتخاب اقتصادیتری است.
اگر حفاظت پیشرفته نیاز باشد:
✅ RMU مجهز به VCB بهترین گزینه است.
جمعبندی
تابلو RMU یکی از مهمترین تجهیزات شبکههای فشار متوسط است که برای افزایش قابلیت اطمینان، کاهش خاموشی و بهبود بهرهبرداری از شبکههای توزیع برق استفاده میشود. امروزه RMU در پستهای برق، نیروگاههای خورشیدی، شهرکهای صنعتی و پروژههای بزرگ عمرانی به یک تجهیز استاندارد تبدیل شده است.
سوالات متداول
RMU چیست؟
تابلوی فشار متوسطی که برای شبکههای حلقوی برق طراحی شده است.
تابلو RMU در چه ولتاژی استفاده میشود؟
معمولاً در شبکههای 20 و 33 کیلوولت.
مزیت اصلی RMU چیست؟
کاهش خاموشی و افزایش قابلیت اطمینان شبکه.
RMU در نیروگاه خورشیدی چه کاربردی دارد؟
برای اتصال نیروگاه به شبکه و حفاظت فیدر خروجی.
