با گسترش استفاده از نیروگاههای خورشیدی، استفاده از تجهیزات حفاظتی استاندارد بیش از هر زمان دیگری اهمیت پیدا کرده است. یکی از مهمترین این تجهیزات، باکس کامباینر خورشیدی (PV Combiner Box) است که در تصویر بالا نحوه اتصال آن به پنلهای خورشیدی نمایش داده شده است.
این تجهیز وظیفه جمعآوری، حفاظت و انتقال ایمن جریان DC تولیدشده توسط پنلهای خورشیدی را بر عهده دارد و نقش مهمی در افزایش ایمنی، کاهش خرابی تجهیزات و افزایش عمر اینورتر ایفا میکند.
باکس کامباینر خورشیدی چیست؟
باکس کامباینر یا PV Combiner Box یک تابلو حفاظتی مخصوص سیستمهای خورشیدی است که خروجی چند رشته (String) پنل خورشیدی را دریافت کرده و پس از عبور از تجهیزات حفاظتی، به سمت اینورتر ارسال میکند.
در واقع این تجهیز، نقطه اتصال بین پنلهای خورشیدی و اینورتر محسوب میشود.
اجزای نشان داده شده در تصویر

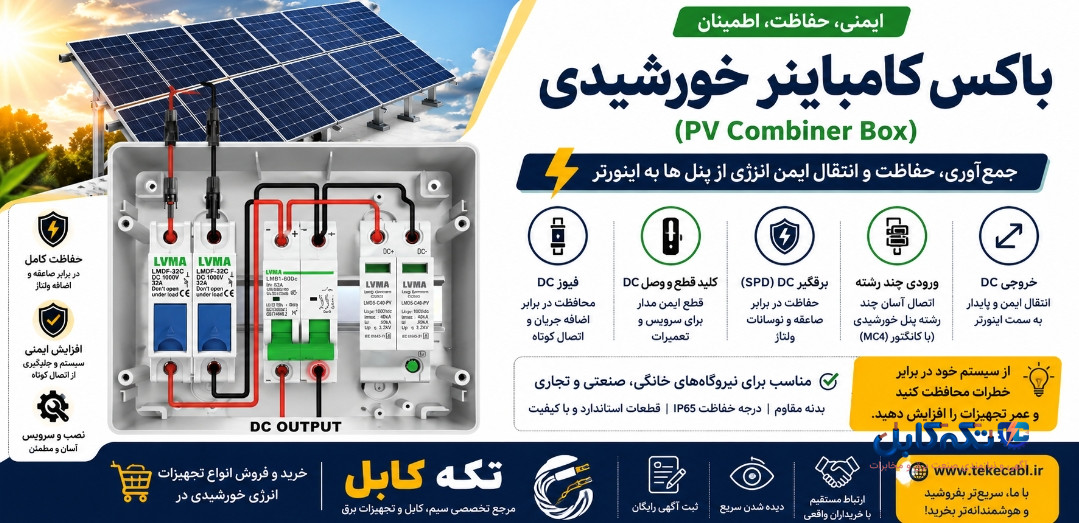

در این تصویر اجزای اصلی یک کامباینر باکس استاندارد مشاهده میشود.
۱. پنلهای خورشیدی (PV Module)
در قسمت بالای تصویر، پنلهای خورشیدی انرژی خورشید را دریافت کرده و برق DC تولید میکنند.
خروجی مثبت و منفی هر رشته توسط کانکتورهای MC4 وارد کامباینر باکس میشود.
۲. فیوز DC
در سمت چپ تصویر دو فیوز DC مشاهده میشود.
وظایف آنها:
- حفاظت در برابر اضافه جریان
- جلوگیری از آسیب هنگام اتصال کوتاه
- محافظت از کابلهای DC
- افزایش ایمنی تعمیرات
۳. کلید قطع و وصل DC (DC Isolator)
در قسمت وسط تصویر، کلید سبزرنگ قرار دارد.
این کلید امکان قطع کامل جریان DC را فراهم میکند تا هنگام سرویس یا تعمیر، سیستم بدون خطر از مدار خارج شود.
۴. برقگیر DC (SPD)
در سمت راست تصویر برقگیر DC یا Surge Protection Device قرار دارد.
این تجهیز از سیستم در برابر موارد زیر محافظت میکند:
- صاعقه
- اضافه ولتاژ
- نوسانات شدید
- تخلیههای الکتریکی
در صورت نبود SPD احتمال آسیب جدی به اینورتر بسیار زیاد خواهد بود.
۵. خروجی DC
در پایین تصویر خروجی DC مشاهده میشود.
پس از عبور جریان از تجهیزات حفاظتی، برق تولیدشده به سمت اینورتر ارسال میشود.
نحوه عملکرد کامباینر باکس
مراحل عملکرد به صورت زیر است:
۱. پنل خورشیدی برق DC تولید میکند.
۲. جریان وارد کامباینر باکس میشود.
۳. ابتدا از فیوزهای حفاظتی عبور میکند.
۴. سپس توسط کلید DC قابل قطع و وصل خواهد بود.
۵. برقگیر، اضافه ولتاژهای احتمالی را دفع میکند.
۶. در نهایت جریان ایمن به اینورتر ارسال میشود.
چرا استفاده از کامباینر باکس ضروری است؟
بسیاری تصور میکنند میتوان پنلها را مستقیماً به اینورتر متصل کرد.
اما در پروژههای استاندارد، استفاده از کامباینر باکس مزایای زیادی دارد.
افزایش ایمنی
از بروز اتصال کوتاه و آتشسوزی جلوگیری میکند.
محافظت از اینورتر
نوسانات و صاعقه را جذب کرده و مانع آسیب به اینورتر میشود.
تعمیر و نگهداری آسان
با استفاده از کلید DC میتوان مدار را بدون خطر قطع کرد.
افزایش عمر تجهیزات
حفاظت مناسب باعث افزایش طول عمر اینورتر، کابلها و پنلها میشود.
ویژگیهای یک کامباینر باکس استاندارد
یک باکس استاندارد باید دارای ویژگیهای زیر باشد:
- بدنه مقاوم در برابر UV
- درجه حفاظت IP65 یا IP66
- فیوزهای استاندارد DC
- کلید ایزولاتور DC
- برقگیر نوع II
- ترمینال ارت
- سیمکشی استاندارد
- مقاومت بالا در برابر شرایط محیطی
کاربردهای کامباینر باکس
این تجهیز در پروژههای مختلف استفاده میشود:
- نیروگاه خورشیدی خانگی
- نیروگاه صنعتی
- سیستمهای آفگرید
- سیستمهای آنگرید
- پمپ خورشیدی
- ساختمانهای تجاری
- نیروگاههای مگاواتی
نکات مهم هنگام نصب
برای عملکرد صحیح سیستم رعایت موارد زیر ضروری است:
- استفاده از کابل DC استاندارد
- رعایت پلاریته مثبت و منفی
- استفاده از کانکتورهای اصلی MC4
- اتصال صحیح ارت
- نصب برقگیر مناسب
- انتخاب فیوز متناسب با جریان پنلها
- رعایت استانداردهای IEC
اشتباهات رایج
برخی خطاهای رایج هنگام نصب عبارتاند از:
- حذف فیوزهای DC
- استفاده از برقگیر نامناسب
- اتصال نادرست پلاریته
- استفاده از کابل غیراستاندارد
- نصب کامباینر در محل بدون تهویه یا در معرض نفوذ آب
- عدم استفاده از ارت مناسب
جمعبندی
کامباینر باکس خورشیدی یکی از مهمترین تجهیزات حفاظتی در نیروگاههای خورشیدی است که وظیفه جمعآوری، حفاظت و انتقال ایمن برق DC تولیدشده توسط پنلها را بر عهده دارد. استفاده از فیوز DC، کلید ایزولاتور، برقگیر و سیمکشی استاندارد در این باکس، علاوه بر افزایش ایمنی، از آسیب به اینورتر و سایر تجهیزات جلوگیری کرده و بهرهوری کل سیستم را افزایش میدهد.
