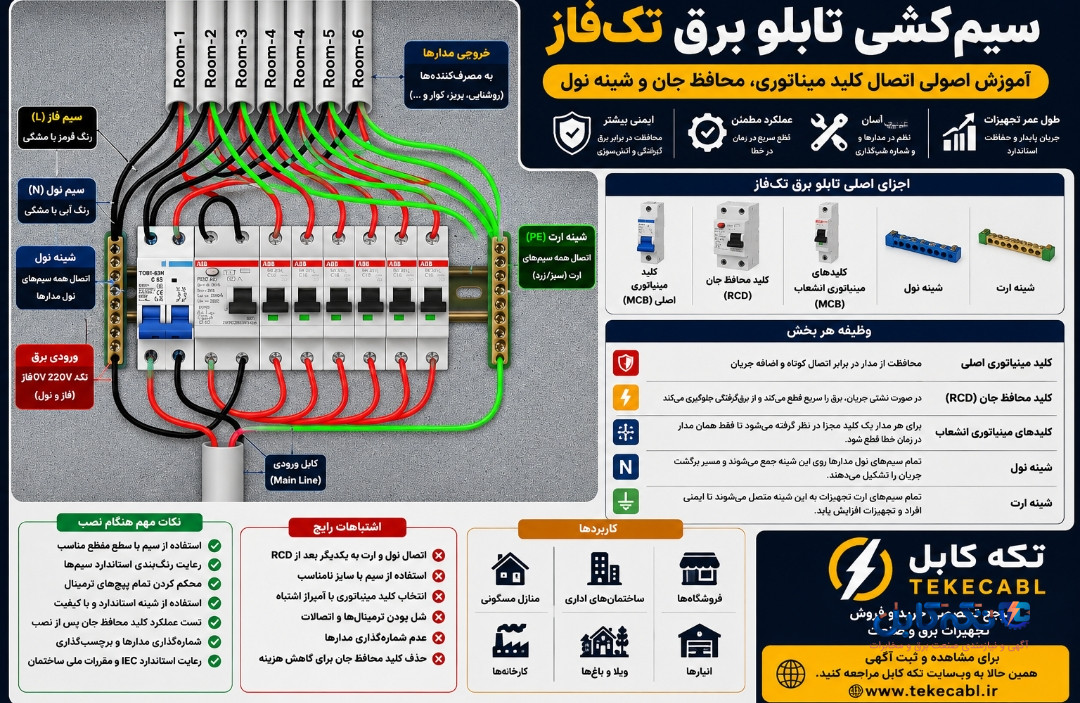

تابلو برق تکفاز قلب سیستم برق هر واحد مسکونی، اداری یا تجاری است. اگر سیمکشی داخلی تابلو بهدرستی انجام شود، علاوه بر افزایش ایمنی، عیبیابی و تعمیرات نیز بسیار سادهتر خواهد بود. در تصویر ارسالی، یک نمونه شماتیک از نحوه اتصال کلید اصلی، کلید محافظ جان (RCD)، کلیدهای مینیاتوری (MCB)، شینه نول و شینه ارت نمایش داده شده است.
توجه: این تصویر تنها یک شماتیک آموزشی است و نباید بدون رعایت استانداردهای برق و دستورالعملهای سازنده، مبنای اجرای واقعی قرار گیرد.
اجزای اصلی تابلو برق تکفاز
در یک تابلو برق استاندارد معمولاً تجهیزات زیر وجود دارد:
- کلید مینیاتوری اصلی (MCB)
- کلید محافظ جان (RCD یا RCCB)
- کلیدهای مینیاتوری مجزا برای هر مدار
- شینه نول
- شینه ارت
- کابل ورودی برق
- سیمهای خروجی به مصرفکنندهها
وظیفه هر بخش
کلید مینیاتوری اصلی
اولین تجهیز حفاظتی تابلو است که از مدار در برابر اتصال کوتاه و اضافه جریان محافظت میکند.
کلید محافظ جان
این تجهیز اختلاف جریان بین فاز و نول را اندازهگیری میکند و در صورت نشتی جریان، برق را در کسری از ثانیه قطع میکند تا از برقگرفتگی جلوگیری شود.
کلیدهای مینیاتوری انشعاب
برای هر مدار مانند:
- روشنایی
- پریزها
- کولر
- ماشین لباسشویی
- آشپزخانه
- اتاقها
یک کلید مجزا در نظر گرفته میشود تا در صورت بروز خطا فقط همان مدار قطع شود.
شینه نول
تمام سیمهای نول مدارها روی این شینه جمع میشوند و مسیر برگشت جریان را تشکیل میدهند.
شینه ارت
تمام سیمهای ارت تجهیزات به این شینه متصل میشوند تا ایمنی افراد و تجهیزات افزایش یابد.
مزایای سیمکشی اصولی تابلو برق
- افزایش ایمنی کاربران
- کاهش احتمال آتشسوزی
- عیبیابی سریعتر
- نظم بیشتر داخل تابلو
- افزایش عمر تجهیزات
- سهولت توسعه مدارهای جدید
نکات مهم هنگام نصب
- استفاده از سیم با سطح مقطع مناسب
- رعایت رنگبندی استاندارد سیمها
- محکم کردن تمام پیچهای ترمینال
- شمارهگذاری مدارها
- استفاده از شینه استاندارد
- تست عملکرد کلید محافظ جان پس از نصب
- رعایت استاندارد IEC و مقررات ملی ساختمان
اشتباهات رایج
- اتصال نول و ارت به یکدیگر بعد از RCD
- استفاده از سیم با سایز نامناسب
- انتخاب کلید مینیاتوری با آمپراژ اشتباه
- شل بودن ترمینالها
- عدم شمارهگذاری مدارها
- حذف کلید محافظ جان برای کاهش هزینه
جمعبندی
یک تابلو برق تکفاز زمانی عملکرد ایمن و مطمئن خواهد داشت که سیمکشی آن بر اساس استاندارد انجام شود. استفاده صحیح از کلید مینیاتوری، کلید محافظ جان، شینه نول و ارت باعث افزایش ایمنی، کاهش خطر برقگرفتگی و محافظت بهتر از تجهیزات الکتریکی میشود. توصیه میشود طراحی و اجرای تابلو برق تنها توسط افراد متخصص و مطابق استانداردهای معتبر انجام شود.
