محاسبات برق یکی از مهمترین مهارتهایی است که هر برقکار، تکنسین، دانشجوی برق یا مهندس برق باید بر آن تسلط داشته باشد. از انتخاب سطح مقطع سیم و کابل گرفته تا طراحی تابلو برق، انتخاب کلید مینیاتوری، محاسبه توان موتور و تعیین ضریب توان، همگی بر پایه فرمولهای ساده اما بسیار کاربردی انجام میشوند.
در این مقاله مهمترین فرمولهای برق را به زبان ساده بررسی میکنیم تا بتوانید در پروژههای خانگی، صنعتی و تجاری از آنها استفاده کنید.
چرا یادگیری فرمولهای برق اهمیت دارد؟
استفاده صحیح از فرمولهای برق باعث میشود:
- تجهیزات مناسب انتخاب شوند.
- از گرم شدن سیمها جلوگیری شود.
- افت ولتاژ کاهش پیدا کند.
- مصرف انرژی مدیریت شود.
- تجهیزات دچار اضافهبار نشوند.
- ایمنی سیستم برق افزایش یابد.

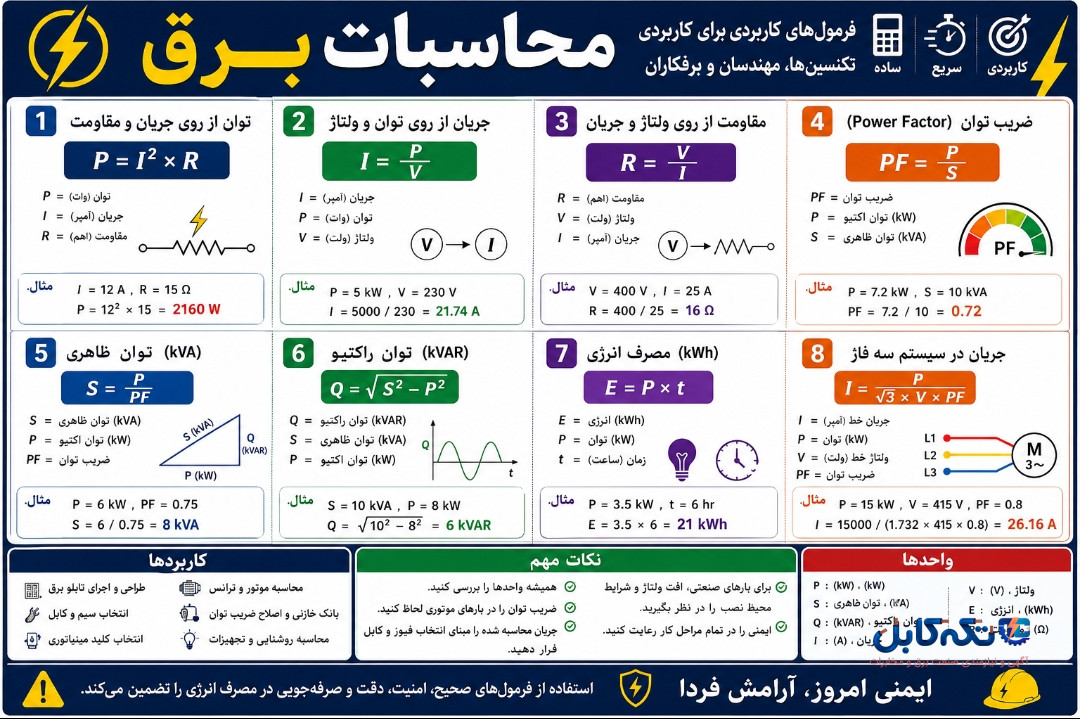

۱. محاسبه توان از روی جریان و مقاومت
اگر مقدار جریان و مقاومت مشخص باشد، توان مصرفی از رابطه زیر محاسبه میشود:
P = I² × R
که در آن:
- P = توان (وات)
- I = جریان (آمپر)
- R = مقاومت (اهم)
این فرمول بیشتر برای تحلیل بارهای مقاومتی کاربرد دارد.
۲. محاسبه جریان از روی توان و ولتاژ
یکی از پرکاربردترین روابط در برق:
I = P ÷ V
که در آن:
- I = جریان
- P = توان
- V = ولتاژ
از این رابطه برای انتخاب فیوز، کلید مینیاتوری و سایز سیم استفاده میشود.
۳. محاسبه مقاومت
قانون معروف اهم:
R = V ÷ I
این رابطه پایه بسیاری از محاسبات مدارهای الکتریکی است و برای بررسی عملکرد تجهیزات الکتریکی کاربرد دارد.
۴. محاسبه ضریب توان (Power Factor)
ضریب توان از رابطه زیر به دست میآید:
PF = P ÷ S
که در آن:
- P = توان اکتیو (kW)
- S = توان ظاهری (kVA)
هرچه ضریب توان به عدد ۱ نزدیکتر باشد، سیستم راندمان بالاتری دارد.
۵. محاسبه توان ظاهری (kVA)
در بسیاری از پروژههای صنعتی، ظرفیت ترانسفورماتور و ژنراتور بر اساس kVA تعیین میشود.
رابطه آن:
S = P ÷ PF
که در آن:
- S = توان ظاهری
- P = توان واقعی
- PF = ضریب توان
۶. محاسبه توان راکتیو (kVAR)
توان راکتیو از رابطه زیر محاسبه میشود:
Q = √(S² − P²)
این فرمول در طراحی بانک خازنی و اصلاح ضریب توان کاربرد فراوانی دارد.
۷. محاسبه مصرف انرژی
برای محاسبه انرژی مصرفی:
E = P × t
که در آن:
- E = انرژی (کیلووات ساعت)
- P = توان (کیلووات)
- t = زمان (ساعت)
همین رابطه مبنای محاسبه قبض برق است.
۸. محاسبه جریان در سیستم سهفاز
در شبکههای سهفاز از رابطه زیر استفاده میشود:
I = P ÷ (√3 × V × PF)
این رابطه برای طراحی تابلو برق صنعتی، انتخاب کابل، کلیدهای حفاظتی و تجهیزات قدرت اهمیت زیادی دارد.
کاربرد این فرمولها
این روابط در طراحی و اجرای موارد زیر استفاده میشوند:
- تابلو برق صنعتی
- تابلو برق خانگی
- سیستمهای سهفاز
- موتورهای الکتریکی
- ژنراتورها
- ترانسفورماتورها
- بانکهای خازنی
- سیستمهای روشنایی
- انتخاب سیم و کابل
- انتخاب کلید مینیاتوری و محافظ جان
نکات مهم هنگام انجام محاسبات
- همیشه واحدها را بررسی کنید.
- ولتاژ تکفاز و سهفاز را با هم اشتباه نگیرید.
- ضریب توان را در بارهای موتوری لحاظ کنید.
- جریان محاسبهشده را مبنای انتخاب فیوز و کابل قرار دهید.
- برای بارهای صنعتی، افت ولتاژ و شرایط محیط نصب را نیز در نظر بگیرید.
جمعبندی
تسلط بر فرمولهای پایه برق، یکی از مهمترین مهارتهای هر فعال حوزه برق است. روابطی مانند قانون اهم، محاسبه توان، جریان، مقاومت، توان ظاهری، توان راکتیو، ضریب توان و جریان سهفاز پایه طراحی، اجرا و عیبیابی سیستمهای الکتریکی را تشکیل میدهند.
با یادگیری این فرمولها میتوانید تجهیزات مناسب را انتخاب کنید، ایمنی پروژههای برقی را افزایش دهید و از بروز خطاهای رایج در طراحی و اجرای سیستمهای برق جلوگیری کنید. این دانش، هم برای پروژههای ساختمانی و هم برای کاربردهای صنعتی، نقش اساسی در افزایش بهرهوری و کاهش هزینههای نگهداری دارد.
