هرچه سطح ولتاژ کابل افزایش پیدا میکند، کیفیت اجرای انتهای کابل اهمیت بیشتری پیدا میکند. در کابلهای فشار متوسط، نقطهای که کابل به شینه، ترانسفورماتور، تابلو، مقره یا سایر تجهیزات متصل میشود باید بهگونهای انتهایبندی شود که علاوه بر ایجاد اتصال الکتریکی و مکانیکی مناسب، شرایط عایقی کابل نیز در محل پایان کابل بهدرستی مدیریت شود.

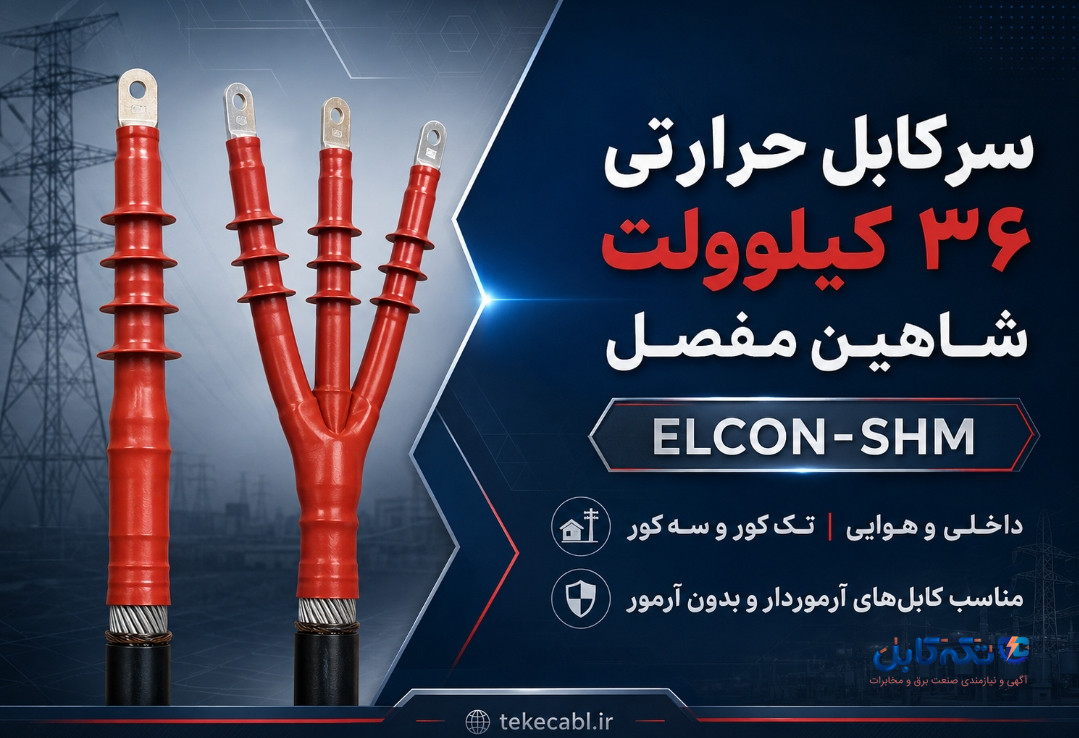

سرکابل حرارتی ۳۶ کیلوولت ELCON-SHM شاهین مفصل یکی از محصولات این مجموعه برای انتهایبندی کابلهای فشار متوسط است. در لیست قیمت سال ۱۴۰۵، این محصول همراه کابلشو پرسی و در انواع تککور و سهکور، داخلی و هوایی و برای کابلهای آرموردار و بدون آرمور درج شده است.
شرکت شاهین مفصل نیز در صفحه رسمی سرکابل حرارتی فشار متوسط اعلام کرده این خانواده برای اتصال کابلهای MV تا ۳۶ کیلوولت به تجهیزات برقی مورد استفاده قرار میگیرد و ساختار اصلی سیستم حرارتی بر پایه روکشهای پلیاولفینی است.
در ادامه این راهنمای تخصصی از تکه کابل، مشخصات، انواع، سایزبندی، کاربرد و نکات مهم انتخاب سرکابل حرارتی ۳۶ کیلوولت شاهین مفصل را بررسی میکنیم.
سرکابل حرارتی ۳۶ کیلوولت چیست؟
سرکابل حرارتی یا Heat Shrinkable Cable Termination یک سیستم انتهایبندی کابل است که قطعات حرارتی آن پس از آمادهسازی کابل و اعمال کنترلشده حرارت، روی بخشهای مختلف کابل جمع میشوند.
براساس اطلاعات رسمی شاهین مفصل، سرکابل حرارتی فشار متوسط این شرکت برای کابلهای تا ۳۶ کیلوولت طراحی شده و در ساختار آن از روکشهای حرارتی عمدتاً بر پایه پلیاولفین استفاده میشود.
هدف از این مجموعه فقط پوشاندن انتهای کابل نیست. سرکابل باید بخشی از عملکرد عایقی و مکانیکی مورد نیاز در نقطه اتصال کابل به تجهیز را فراهم کند؛ به همین دلیل انتخاب کیت متناسب با نوع کابل، سطح ولتاژ و محیط نصب اهمیت زیادی دارد.
ELCON-SHM چیست؟
در پرایسلیست شاهین مفصل، سرکابل ۳۶ کیلوولت با عنوان دقیق:
ELCON-SHM
درج شده است و بنابراین بهتر است هنگام استعلام خرید نیز همین نام کامل ذکر شود.
این نامگذاری اهمیت دارد؛ زیرا در فایل شاهین مفصل چند خانواده مختلف سرکابل و مفصل وجود دارد و استفاده از نام کامل محصول احتمال اشتباه در سفارش را کاهش میدهد.
برای صفحه تکه کابل نیز پیشنهاد میشود عبارتهای «سرکابل ۳۶ کیلوولت شاهین مفصل» و «سرکابل ELCON-SHM» هر دو بهصورت طبیعی در متن استفاده شوند تا صفحه بتواند هر دو نوع جستجو را پوشش دهد.
مشخصات کلی سرکابل حرارتی ۳۶ کیلوولت ELCON-SHM
براساس پرایسلیست ارسالی، این خانواده ویژگیهای زیر را دارد:
مشخصه وضعیت
نوع محصول سرکابل حرارتی فشار متوسط
کلاس درجشده 36 kV
برند درجشده ELCON-SHM
کابلشو پرسی
نوع کابل تککور و سهکور
محل نصب داخلی و هوایی
ساختار کابل بدون آرمور و آرموردار
سایزهای موجود در لیست 35 تا 300 mm²
مدلهای تککور و سهکور از سایز 35 تا 300 میلیمتر مربع در جدول رسمی قابل مشاهدهاند.
سایزبندی سرکابل حرارتی ۳۶ کیلوولت شاهین مفصل
یکی از مهمترین بخشهای انتخاب سرکابل، سطح مقطع کابل است.
در لیست ELCON-SHM، مدلهای تککور در سایزهای زیر وجود دارند:
سایز تککور
1×35 mm²
1×50 mm²
1×70 mm²
1×95 mm²
1×120 mm²
1×150 mm²
1×185 mm²
1×240 mm²
1×300 mm²
برای کابلهای سهکور نیز همین خانواده در سایزهای 35 تا 300 میلیمتر مربع در پرایسلیست درج شده است.
این موضوع از نظر سئو اهمیت زیادی دارد، زیرا کاربران معمولاً محصول را همراه سایز جستجو میکنند؛ مانند:
«سرکابل ۳۶ کیلوولت 185»
«سرکابل حرارتی 240 سه کور»
یا:
«سرکابل 300 هوایی شاهین مفصل»
سرکابل ۳۶ کیلوولت تککور
در کابلهای Single Core هر فاز توسط یک کابل مستقل اجرا میشود. در لیست ELCON-SHM، مدلهای تککور از 35 تا 300 میلیمتر مربع وجود دارند.
برای مثال میتوان محصولاتی مانند این موارد را از همین خانواده بررسی کرد:
سرکابل حرارتی ۳۶ کیلوولت 1×70
سرکابل حرارتی ۳۶ کیلوولت 1×120
سرکابل حرارتی ۳۶ کیلوولت 1×185
سرکابل حرارتی ۳۶ کیلوولت 1×240
سرکابل حرارتی ۳۶ کیلوولت 1×300
اما حتی با مشخص بودن سایز، هنوز اطلاعات سفارش کامل نیست؛ زیرا باید داخلی یا هوایی بودن و آرموردار یا بدون آرمور بودن کابل نیز تعیین شود.
سرکابل ۳۶ کیلوولت سهکور
یکی از ویژگیهای مهم خانواده ELCON-SHM این است که مدلهای Three Core یا سهکور نیز در همان جدول وجود دارند.
سایزهای سهکور درجشده عبارتاند از:
35، 50، 70، 95، 120، 150، 185، 240 و 300 میلیمتر مربع.
این بخش اهمیت زیادی دارد، زیرا هنگام استعلام باید دقیقاً گفته شود کابل تککور است یا سهکور.
عبارت:
«سرکابل ۳۶ کیلوولت 120»
میتواند مبهم باشد.
اما عبارت:
«یک دست سرکابل حرارتی ۳۶ کیلوولت ELCON-SHM برای کابل سهکور 120»
اطلاعات بسیار دقیقتری به تأمینکننده میدهد.
سرکابل داخلی ۳۶ کیلوولت
در جدول ELCON-SHM، برای هر سایز ستون داخلی وجود دارد. همچنین قیمت و مدل کابل بدون آرمور و آرموردار بهصورت مستقل تفکیک شدهاند.
مدل Indoor در پروژههایی بررسی میشود که محل انتهای کابل در محیط داخلی قرار دارد.
شاهین مفصل خانواده سرکابل حرارتی فشار متوسط خود را برای اتصال کابلهای MV به تجهیزات برقی تا ۳۶ کیلوولت ارائه میکند.
بنابراین هنگام خرید باید شرایط واقعی محل نصب اعلام شود و فروشنده نباید فقط براساس سایز کابل مدل را انتخاب کند.
سرکابل هوایی ۳۶ کیلوولت
در کنار مدل داخلی، برای تمام ردیفهای جدول مدل هوایی نیز دیده میشود.
مدلهای Outdoor برای شرایطی طراحی میشوند که انتهای کابل در محیط بیرونی قرار میگیرد.
شاهین مفصل برای خانواده عمومی سرکابل حرارتی فشار متوسط خود، روکش نهایی Anti-UV و Anti-Track را نیز در مشخصات محصول ذکر کرده است.
وجود مدلهای مستقل داخلی و هوایی نشان میدهد که نمیتوان صرفاً براساس سطح ولتاژ و سطح مقطع کابل یک سرکابل را برای هر دو محیط انتخاب کرد.
سرکابل برای کابل آرموردار
در جدول ELCON-SHM، ستونهای مستقلی برای کابلهای آرموردار در نظر گرفته شده است.
همچنین سایت رسمی شاهین مفصل اعلام میکند خانواده سرکابل حرارتی فشار متوسط برای انواع کابل خشک شامل بدون آرمور، آرموردار و آرموردار سربدار قابل ارائه است.
پس هنگام استعلام سرکابل ۳۶ کیلوولت باید وضعیت آرمور کابل دقیقاً مشخص شود.
این موضوع مخصوصاً در پروژههایی که کابل دارای لایههای حفاظتی و مکانیکی خاص است اهمیت بیشتری دارد.
سرکابل برای کابل بدون آرمور
مدلهای بدون آرمور نیز در جدول بهصورت جداگانه برای محیط داخلی و هوایی ارائه شدهاند.
بنابراین یک سرکابل با سایز 185 ممکن است حداقل در چهار حالت مختلف در جدول دیده شود:
185 تککور بدون آرمور داخلی
185 تککور بدون آرمور هوایی
185 تککور آرموردار داخلی
185 تککور آرموردار هوایی
و برای کابل سهکور نیز همین منطق انتخاب وجود دارد.
این موضوع نشان میدهد چرا قیمت و کد یک سرکابل را نمیتوان صرفاً براساس عدد سطح مقطع مشخص کرد.
سرکابل حرارتی ۳۶ کیلوولت 185
سایز 185 میلیمتر مربع یکی از سایزهای موجود برای هر دو خانواده تککور و سهکور است.
این صفحه در آینده حتی میتواند به یک لندینگ محصول مستقل تبدیل شود و عباراتی مانند:
قیمت سرکابل ۳۶ کیلوولت 185
سرکابل 185 ELCON-SHM
و:
سرکابل 33 کیلوولت 185
را هدف بگیرد.
اما در صفحه محصول نیز باید داخلی/هوایی و آرموردار/بدون آرمور بودن بهصورت گزینههای انتخاب مشخص شوند.
سرکابل حرارتی ۳۶ کیلوولت 240
سایز 240 میلیمتر مربع نیز در نسخه تککور و سهکور جدول ELCON-SHM وجود دارد.
در خرید این سایز، صرفاً گفتن «سرکابل 240» کافی نیست.
یک سفارش دقیقتر میتواند چنین باشد:
سرکابل حرارتی ۳۶ کیلوولت ELCON-SHM، تککور 1×240، هوایی، برای کابل آرموردار، با کابلشو پرسی.
این شیوه احتمال اشتباه در تأمین کالا را بسیار کاهش میدهد.
سرکابل ۳۶ کیلوولت 300
بالاترین سایز درجشده در جدول فعلی ELCON-SHM 300 میلیمتر مربع است و این سطح مقطع نیز در دو گروه تککور و سهکور دیده میشود.
البته این نکته مهم است که «بالاترین سایز در پرایسلیست فعلی» را نباید با «حداکثر قابلیت کل خانواده محصولات شاهین مفصل» یکی دانست.
سایت رسمی شرکت اعلام کرده خانواده کلی سرکابل حرارتی فشار متوسط قابلیت ارائه برای سطح مقطعهای 16 تا 1000 میلیمتر مربع را دارد.
بنابراین برای سایزهایی که در جدول فعلی دیده نمیشوند نیز باید امکان تولید یا تأمین مستقیماً استعلام شود.
کابلشو پرسی در سرکابل ۳۶ کیلوولت
عنوان رسمی این خانواده در فایل عبارت است از:
«سرکابل حرارتی ۳۶ کیلوولت برند ELCON-SHM با کابلشو پرسی».
در نتیجه کابلشو بخشی از پیکربندی درجشده این محصول است.
در سطح کلیتر، شاهین مفصل اعلام کرده سرکابل حرارتی فشار متوسط میتواند با انواع کابلشو مسی، آلومینیومی و بیمتال و در دو نوع اتصال پرسی و پیچی ارائه شود.
بنابراین جنس هادی کابل نیز باید در زمان خرید مشخص شود.
اگر کابل مسی باشد، نوع اتصال مورد نیاز با کابل آلومینیومی الزاماً یکسان نیست و انتخاب کابلشو باید با مشخصات کامل پروژه تطابق داشته باشد.
آیا سرکابل ۳۶ کیلوولت برای کابل مسی و آلومینیومی وجود دارد؟
شاهین مفصل در صفحه رسمی محصول اعلام میکند این خانواده میتواند با کابلشوهای مسی، آلومینیومی و بیمتال ارائه شود.
بنابراین جنس هادی یکی از اطلاعات مهم سفارش است.
هنگام استعلام بهتر است مشخص شود:
هادی کابل مسی است یا آلومینیومی؟
همین اطلاعات ساده میتواند از انتخاب اشتباه نوع کابلشو جلوگیری کند.
استاندارد سرکابل حرارتی شاهین مفصل
براساس اطلاعات رسمی سازنده، سرکابل حرارتی فشار متوسط شاهین مفصل مطابق استانداردها و اسناد زیر معرفی شده است:
CENELEC HD 628
CENELEC HD 629.1
IEC 60502-4.
شرکت در همان صفحه امکان دریافت کاتالوگ، اطلاعات فنی، نقشه و گزارش تست را نیز فراهم کرده است.
این مدارک برای پروژههایی که نیازمند تأییدیه فنی کارفرما، مشاور یا واحد کنترل کیفیت هستند اهمیت زیادی دارند.
جنس سرکابل حرارتی ۳۶ کیلوولت
براساس اطلاعات رسمی شاهین مفصل، در ساختار این خانواده از روکشهای حرارتی بر پایه پلیاولفین استفاده میشود.
همچنین روکش نهایی محصول با ویژگی Anti-UV و Anti-Track معرفی شده است.
این ویژگیها بخشی از طراحی سیستم سرکابل هستند و نباید صرفاً براساس ظاهر روکش حرارتی درباره مشخصات فنی یک کیت قضاوت کرد.
برای خرید پروژهای، کاتالوگ و گزارش تست محصول باید ملاک اصلی باشد.
تفاوت سرکابل ۲۴ و ۳۶ کیلوولت شاهین مفصل
یکی از سوالات مهم کاربران این است که:
سرکابل ۲۴ کیلوولت و ۳۶ کیلوولت چه تفاوتی دارند؟
مهمترین تفاوت برای انتخاب، کلاس ولتاژی طراحی محصول است. جدولهای ارسالی شاهین مفصل نیز سرکابل حرارتی ۲۴ و ۳۶ کیلوولت را بهعنوان دو گروه جداگانه معرفی میکنند. مدل ۳۶ کیلوولت موجود در فایل با برند ELCON-SHM و کابلشو پرسی عرضه شده است.
بنابراین نباید سرکابل ۲۴ و ۳۶ کیلوولت را بدون بررسی طراحی شبکه، کلاس کابل و تأیید فنی جایگزین یکدیگر کرد.
از نظر مهندسی، کلاس ولتاژی تجهیزات جانبی کابل باید با مشخصات سیستم کابل و شبکه هماهنگ باشد؛ بنابراین انتخاب فقط براساس سطح مقطع کابل صحیح نیست.
آیا سرکابل ۳۶ کیلوولت همان سرکابل ۳۳ کیلوولت است؟
در بازار ممکن است کاربران عبارت سرکابل ۳۳ کیلوولت را جستجو کنند، درحالیکه تجهیزات کابل با کلاس بالاتر طبق مشخصات سازنده نامگذاری میشوند.
در لیست شاهین مفصل، عنوان رسمی محصول ۳۶ کیلوولت است.
بنابراین برای سئو خوب است عبارت «سرکابل 33 کیلوولت» بهصورت طبیعی در مقاله ذکر شود، اما در معرفی محصول باید همان عنوان رسمی سرکابل حرارتی ۳۶ کیلوولت ELCON-SHM استفاده شود.
تفاوت سرکابل تککور و سهکور
ساختار کابل تککور و سهکور متفاوت است و به همین دلیل کیتهای انتهایبندی نیز باید متناسب با نوع کابل انتخاب شوند.
شاهین مفصل در صفحه رسمی خود اعلام کرده سرکابل حرارتی فشار متوسط برای هر دو نوع Single Core و Three Core قابل ارائه است.
پرایسلیست ۳۶ کیلوولت ELCON-SHM نیز این موضوع را عملاً نشان میدهد؛ زیرا یک بخش برای سایزهای 1× و بخش دیگری برای سایزهای 3× دارد.
بنابراین تعداد کور کابل یکی از اولین اطلاعاتی است که باید هنگام سفارش اعلام شود.
تفاوت سرکابل داخلی و هوایی در ظاهر
در تصویر رسمی لیست ELCON-SHM نیز نمونههای مختلف سرکابل قابل مشاهدهاند. نمونه هوایی دارای پرههای عایقی برجسته در طول سرکابل است، درحالیکه ساختار مدل داخلی متفاوت و جمعوجورتر است.
این تفاوت ظاهری ناشی از تفاوت کاربرد است و انتخاب باید براساس محیط واقعی نصب انجام شود، نه ظاهر مورد پسند خریدار.
چگونه سرکابل ۳۶ کیلوولت مناسب انتخاب کنیم؟
برای انتخاب دقیق سرکابل بهتر است قبل از استعلام این مشخصات آماده باشند:
کلاس ولتاژی کابل؛
سطح مقطع هادی؛
تککور یا سهکور؛
مسی یا آلومینیومی بودن هادی؛
داخلی یا هوایی بودن محل نصب؛
آرموردار یا بدون آرمور بودن کابل؛
مشخصات شیلد کابل؛
نوع کابلشو؛
قطرها و ابعاد واقعی کابل.
سایت رسمی شاهین مفصل نشان میدهد خانواده سرکابل حرارتی برای ساختارهای مختلف کابل و کابلشوهای متفاوت قابل ارائه است؛ بنابراین انتخاب دقیق وابسته به مشخصات واقعی کابل است.
در سفارشهای پروژهای، ارسال دیتاشیت کامل کابل بهترین روش برای کاهش خطای انتخاب است.
اهمیت نصب صحیح سرکابل ۳۶ کیلوولت
سرکابل فشار متوسط یک تجهیز تخصصی است و عملکرد نهایی آن تنها به کیفیت خود کیت وابسته نیست.
آمادهسازی لایههای کابل، نصب کابلشو، اجرای قطعات کنترل میدان و روکشهای حرارتی باید مطابق دستورالعمل محصول انجام شود.
در سطح ولتاژ ۳۶ کیلوولت، رعایت دستورالعمل سازنده و استفاده از نیروی اجرایی دارای تجربه در نصب تجهیزات MV اهمیت بالایی دارد. صفحه رسمی شاهین مفصل نیز برای این محصول کاتالوگ، اطلاعات فنی، نقشه و گزارش تست ارائه میکند که باید مبنای نصب و تأیید فنی قرار گیرند.
قیمت سرکابل حرارتی ۳۶ کیلوولت شاهین مفصل
قیمت سرکابل ۳۶ کیلوولت به چند پارامتر بستگی دارد.
در پرایسلیست، حتی برای یک سطح مقطع یکسان، قیمت داخلی و هوایی و همچنین آرموردار و بدون آرمور متفاوت است. مدلهای تککور و سهکور نیز ردیفهای جداگانه دارند.
نسخه مورد بررسی مربوط به آخرین ویرایش ۱۴۰۵/۰۲/۱۲ درجشده در فایل است.
از آنجا که قیمت تجهیزات کابل بهمرور تغییر میکند، پیشنهاد میشود در مقاله دائمی تکه کابل قیمت ثابت درج نشود.
CTA مناسب:
برای استعلام قیمت روز سرکابل حرارتی ۳۶ کیلوولت ELCON-SHM شاهین مفصل، سایز کابل، تعداد کور، نوع هادی، آرموردار یا بدون آرمور بودن و داخلی یا هوایی بودن سرکابل را اعلام کنید.
سوالات متداول درباره سرکابل حرارتی ۳۶ کیلوولت شاهین مفصل
آیا شاهین مفصل سرکابل حرارتی ۳۶ کیلوولت دارد؟
بله. در لیست ارسالی، محصول با عنوان سرکابل حرارتی ۳۶ کیلوولت برند ELCON-SHM با کابلشو پرسی درج شده است.
چه سایزهایی در پرایسلیست وجود دارد؟
سایزهای 35، 50، 70، 95، 120، 150، 185، 240 و 300 میلیمتر مربع برای مدلهای تککور و سهکور در جدول دیده میشوند.
آیا مدل داخلی و هوایی دارد؟
بله. برای محصولات جدول، ستونهای مجزای داخلی و هوایی در نظر گرفته شده است.
آیا برای کابل آرموردار قابل سفارش است؟
بله. جدول ۳۶ کیلوولت مدلهای آرموردار و بدون آرمور را جدا کرده است.
آیا سرکابل ۳۶ کیلوولت سهکور وجود دارد؟
بله. سایزهای سهکور 35 تا 300 میلیمتر مربع در پرایسلیست ELCON-SHM درج شدهاند.
سرکابل با کابلشو عرضه میشود؟
عنوان جدول صراحتاً محصول را با کابلشو پرسی معرفی میکند.
جنس روکش حرارتی چیست؟
شاهین مفصل خانواده سرکابل Heat Shrink فشار متوسط خود را بر پایه روکشهای حرارتی عمدتاً پلیاولفینی معرفی کرده است.
چه استانداردهایی برای این خانواده اعلام شده است؟
شرکت به CENELEC HD 628، CENELEC HD 629.1 و IEC 60502-4 اشاره کرده است.
قیمت سرکابل ۳۶ کیلوولت چقدر است؟
قیمت به سایز، تعداد کور، داخلی یا هوایی بودن و آرموردار یا بدون آرمور بودن بستگی دارد. برای قیمت فعلی بهتر است پیشفاکتور روز دریافت شود.
جمعبندی
سرکابل حرارتی ۳۶ کیلوولت ELCON-SHM شاهین مفصل یکی از محصولات تخصصی این مجموعه برای انتهایبندی کابلهای فشار متوسط است. شرکت شاهین مفصل خانواده سرکابلهای حرارتی خود را برای ولتاژهای تا ۳۶ کیلوولت و انواع مختلف کابل معرفی کرده است.
در پرایسلیست سال ۱۴۰۵، مدل ELCON-SHM با کابلشو پرسی در سایزهای 35 تا 300 میلیمتر مربع، بهصورت تککور و سهکور، داخلی و هوایی و برای کابلهای آرموردار و بدون آرمور دیده میشود.
هنگام خرید این محصول نباید فقط عبارت «سرکابل ۳۶ کیلوولت» اعلام شود. سطح مقطع، تعداد کور، جنس هادی، آرمور، محیط نصب، نوع شیلد و مشخصات کابلشو باید مشخص باشند.
برای پروژههای حساس نیز بهتر است کاتالوگ، نقشه، گزارش تست و تطابق دقیق محصول با دیتاشیت کابل قبل از خرید بررسی شود؛ مدارکی که شاهین مفصل برای خانواده سرکابل حرارتی در سایت رسمی خود ارائه کرده است.
