ترانسفورماتور ۱۰۰۰ کاوا، یکی از ترانسفورماتورهای توزیع با ظرفیت متوسط تا نسبتاً بالا است که در شبکههای برق فشار متوسط برای تأمین برق مجتمعهای مسکونی بزرگ، کارخانههای صنعتی، مراکز تجاری و ساختمانهای اداری کاربرد گستردهای دارد. این ترانسفورماتور معمولاً ولتاژ ۲۰ کیلوولت را به ۰.۴ کیلوولت (۴۰۰ ولت) تبدیل میکند تا برای مصرفکنندگان نهایی قابل استفاده باشد. ⚡🏭
نکته فنی مهم:
عدد ۱۰۰۰ نشاندهنده توان ظاهری ترانسفورماتور بر حسب کاوا (kVA) است. با در نظر گرفتن ضریب قدرت معمول ۰.۸، یک ترانسفورماتور ۱۰۰۰ کاوا قادر به تأمین حدود ۸۰۰ کیلووات توان مفید (اکتیو) است. در مشخصات فنی ترانسفورماتورها، همواره از واحد کاوا استفاده میشود و اشاره به kW رایج نیست.
مشخصات فنی کلیدی ترانسفورماتور ۱۰۰۰ کاوا
یک ترانسفورماتور استاندارد ۱۰۰۰ کاوا با ولتاژ اولیه ۲۰ کیلوولت مشخصات زیر را دارد:
ولتاژ و توان
ولتاژ اولیه (فشار قوی): ۲۰ کیلوولت (با قابلیت تنظیم در رنج ۲±×۲.۵ درصد)
ولتاژ ثانویه (فشار ضعیف): ۰.۴ کیلوولت (۴۰۰ ولت) در حالت بارداری و حدود ۴۲۰ ولت در حالت بیباری
فرکانس نامی: ۵۰ هرتز
گروه برداری: Dyn11 (رایجترین حالت در شبکه ایران و اروپا)
امپدانس اتصال کوتاه (Uk): ۶ درصد
تلفات و راندمان
مقادیر تلفات بر اساس استاندارد IEC 60076 و سطح راندمان متفاوت است. برای یک ترانسفورماتور روغنی ۱۰۰۰ کاوا ۲۰/۰.۴ کیلوولت با راندمان استاندارد:
تلفات بیباری (P0): حداکثر ۱۶۰۰ تا ۲۲۰۰ وات (مطابق با استانداردهای بینالمللی)
تلفات باری (Pk) در دمای ۷۵ درجه سانتیگراد: حداکثر ۹۴۰۰ تا ۱۱۰۰۰ وات
تلفات بیباری و باری برای ترانسفورماتورهای کمتلفات با هسته فلز آمورف میتواند به ترتیب به حدود ۳۹۰ وات و ۶۳۰۰ وات کاهش یابد که بسیار کممصرفتر هستند.
راندمان: در بار نامی حدود ۹۸.۵ تا ۹۹ درصد
سطح صدا
حداکثر توان صدای تولیدی برای ترانسفورماتور ۱۰۰۰ کاوا حدود ۶۰ دسیبل است.
ابعاد و وزن تقریبی
ابعاد و وزن ترانسفورماتور ۱۰۰۰ کاوا بسته به برند و نوع ساخت متفاوت است:
نوع روغنی (Oil-immersed)
طول: حدود ۱۹۰۰ میلیمتر
عرض: حدود ۱۵۰۰ میلیمتر
ارتفاع: حدود ۱۸۰۰ میلیمتر
وزن کل (بدون روغن): حدود ۲۸۰۰ کیلوگرم
نوع رزینی (Dry Type / Cast Resin)
طول: حدود ۱۸۵۰ میلیمتر
عرض: حدود ۱۴۰۰ میلیمتر
ارتفاع: حدود ۲۱۰۰ میلیمتر
وزن: حدود ۴۰۰۰ کیلوگرم
انواع ترانسفورماتور ۱۰۰۰ کاوا از نظر ساختار
ترانسفورماتور ۱۰۰۰ کاوا در دو نوع اصلی تولید میشود:

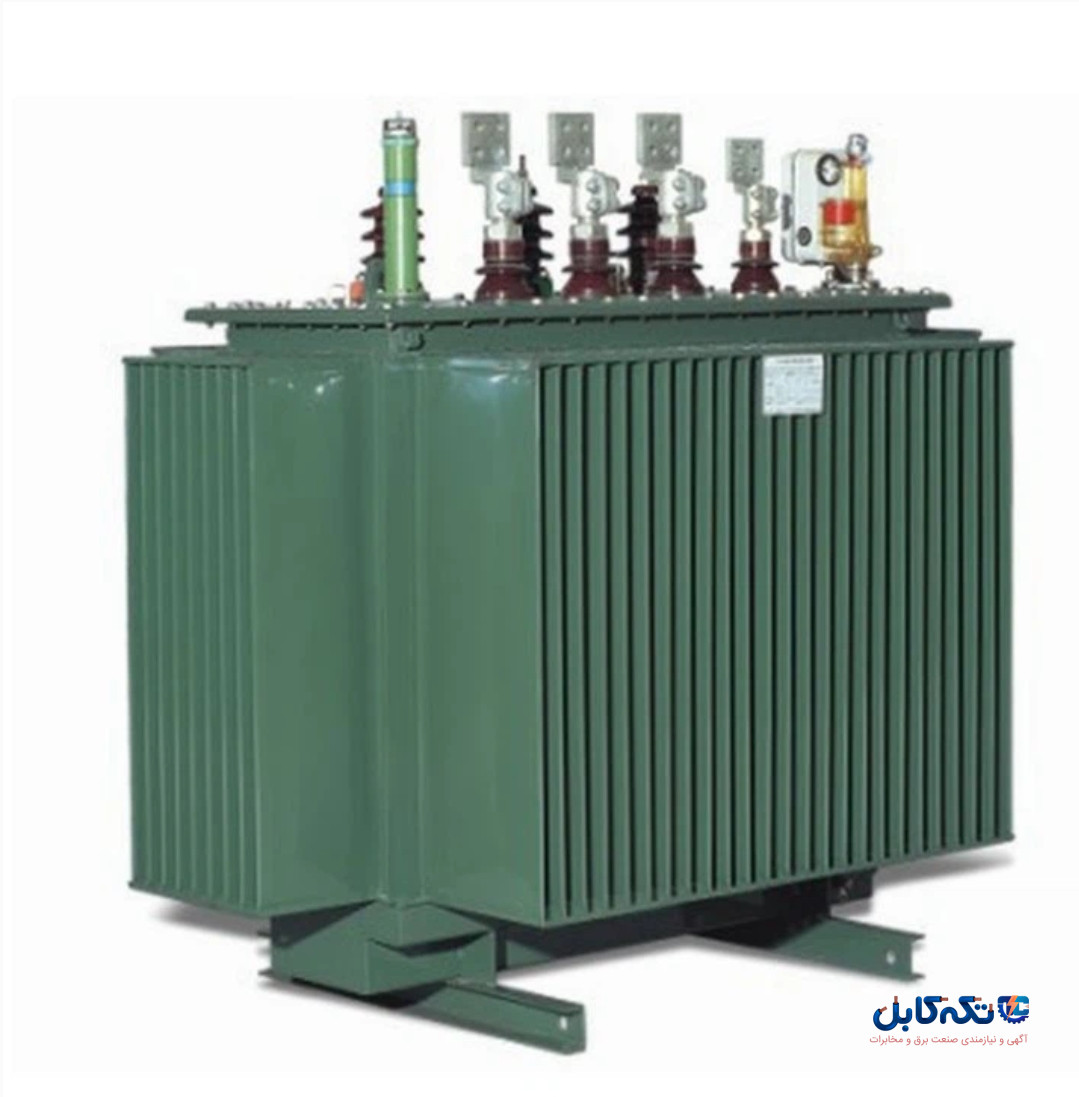

ترانسفورماتور روغنی (Oil-immersed)
این نوع رایجترین و مقرونبهصرفهترین گزینه برای کاربردهای عمومی و نصب در فضای باز است. ترانسفورماتورهای روغنی مدرن اغلب به صورت کاملاً مهر و موم شده (Hermetically Sealed) طراحی میشوند که در آنها از منبسطکننده (Conservator) استفاده نمیشود و صفحات موجدار دیواره مخزن، تغییرات حجم روغن را جبران میکنند.
مزایا: قیمت مناسبتر نسبت به نوع رزینی، مناسب برای نصب در فضای باز، خنکشوندگی طبیعی با روغن (ONAN)
معایب: خطر نشت روغن و آتشسوزی (در شرایط خطا)، نیاز به بررسی دورهروغن
ترانسفورماتور رزینی (Cast Resin / Dry Type)
در این نوع، عایقکاری با استفاده از رزین اپوکسی تحت خلاء انجام میشود. روغنی در کار نیست و به همین دلیل خطر نشت و آتشسوزی وجود ندارد.
مزایا: ایمنی بالا در برابر آتشسوزی، مناسب برای نصب در محیطهای سرپوشیده مانند داخل ساختمان، نگهداری ساده و بدون نیاز به آزمایش روغن، سازگار با محیط زیست
معایب: قیمت بالاتر نسبت به نوع روغنی، حساسیت بیشتر به رطوبت و گرد و غبار
کاربردهای اصلی ترانسفورماتور ۱۰۰۰ کاوا
تأمین برق مجتمعهای مسکونی بزرگ و برجهای بلند
تغذیه کارخانههای صنعتی کوچک و متوسط
نیرورسانی به مراکز تجاری بزرگ، فروشگاههای زنجیرهای و هتلها
پروژههای زیرساختی و عمرانی
ایستگاههای شارژ خودروهای برقی
پروژههای انرژیهای تجدیدپذیر
نکات کلیدی خرید و نصب
هنگام خرید ترانسفورماتور ۱۰۰۰ کاوا به نکات زیر توجه کنید:
استانداردها: اطمینان حاصل کنید محصول دارای استانداردهای معتبر مانند IEC 60076 یا استاندارد ملی ایران ISIRI 355 است.
محل نصب:
برای نصب در فضای باز: نوع روغنی هرمتیک (کاملاً مهر و موم شده) مناسب است.
برای نصب داخل ساختمان: حتماً از نوع رزینی (خشک) استفاده کنید.
گروه برداری: برای شبکه توزیع ایران، گروه برداری Dyn11 یا Dyn5 مناسب است.
راندمان انرژی: ترانسفورماتورهای کمتلفات با راندمان سطح بالا (مانند سطح ۲ استاندارد اتحادیه اروپا) مصرف انرژی کمتری دارند و در طولانیمدت هزینه برق را کاهش میدهند.
شرایط محیطی: حداکثر دمای مجاز محیط معمولاً ۴۰ درجه سانتیگراد و حداکثر ارتفاع مجاز از سطح دریا ۱۰۰۰ متر است. در صورت نصب در ارتفاعات بالاتر، باید کاهش توان در نظر گرفته شود.
تستها: قبل از راهاندازی، انجام تستهای تحمل ولتاژ (شامل تست ضربه صاعقه تا ۱۲۵ کیلوولت برای سمت ۲۰ کیلوولت)، تست نسبت تبدیل و تست امپدانس اتصال کوتاه ضروری است.
قیمت تقریبی
قیمت ترانسفورماتور ۱۰۰۰ کاوا بسته به نوع ساخت، برند، مشخصات فنی و شرایط خرید متفاوت است. بر اساس دادههای بینالمللی:
قیمت ترانسفورماتور روغنی ۱۰۰۰ کاوا معمولاً بین ۱۵,۰۰۰ تا ۲۵,۰۰۰ دلار متغیر است.
قیمت ترانسفورماتور رزینی (خشک) به دلیل فناوری ساخت بالاتر، حدود ۲۰ تا ۳۰ درصد گرانتر از نوع روغنی است.
در بازار ایران، قیمتها با در نظر گرفتن نرخ ارز، برند و شرایط تحریم متفاوت است و معمولاً از منابع معتبر داخلی باید استعلام شود.
انتخاب ترانسفورماتور ۱۰۰۰ کاوا باید بر اساس نیاز واقعی پروژه، شرایط محیطی نصب و بودجه انجام شود. اگر ایمنی در برابر آتش و قابلیت نصب داخل ساختمان اولویت دارد، نوع رزینی انتخاب مناسبتری است. اگر پروژه در فضای باز اجرا میشود و هزینه برایتان مهم است، نوع روغنی مقرونبهصرفهتر خواهد بود. همچنین توجه به تلفات (که مستقیماً در قبض برق تأثیر میگذارد) و انتخاب مدلهای کمتلفات با راندمان بالا، در طولانیمدت به صرفهتر است. ✨🔧
