در هر پروژه برق صنعتی، برق ساختمان یا تابلو برق، کیفیت اتصال سیمها اهمیت بسیار زیادی دارد. استفاده از کانکتورهای استاندارد یا سرسیمها باعث میشود اتصال الکتریکی ایمنتر، مقاومتر و با افت ولتاژ کمتر انجام شود. علاوه بر این، احتمال شل شدن سیم، ایجاد جرقه و افزایش دما نیز به حداقل میرسد.

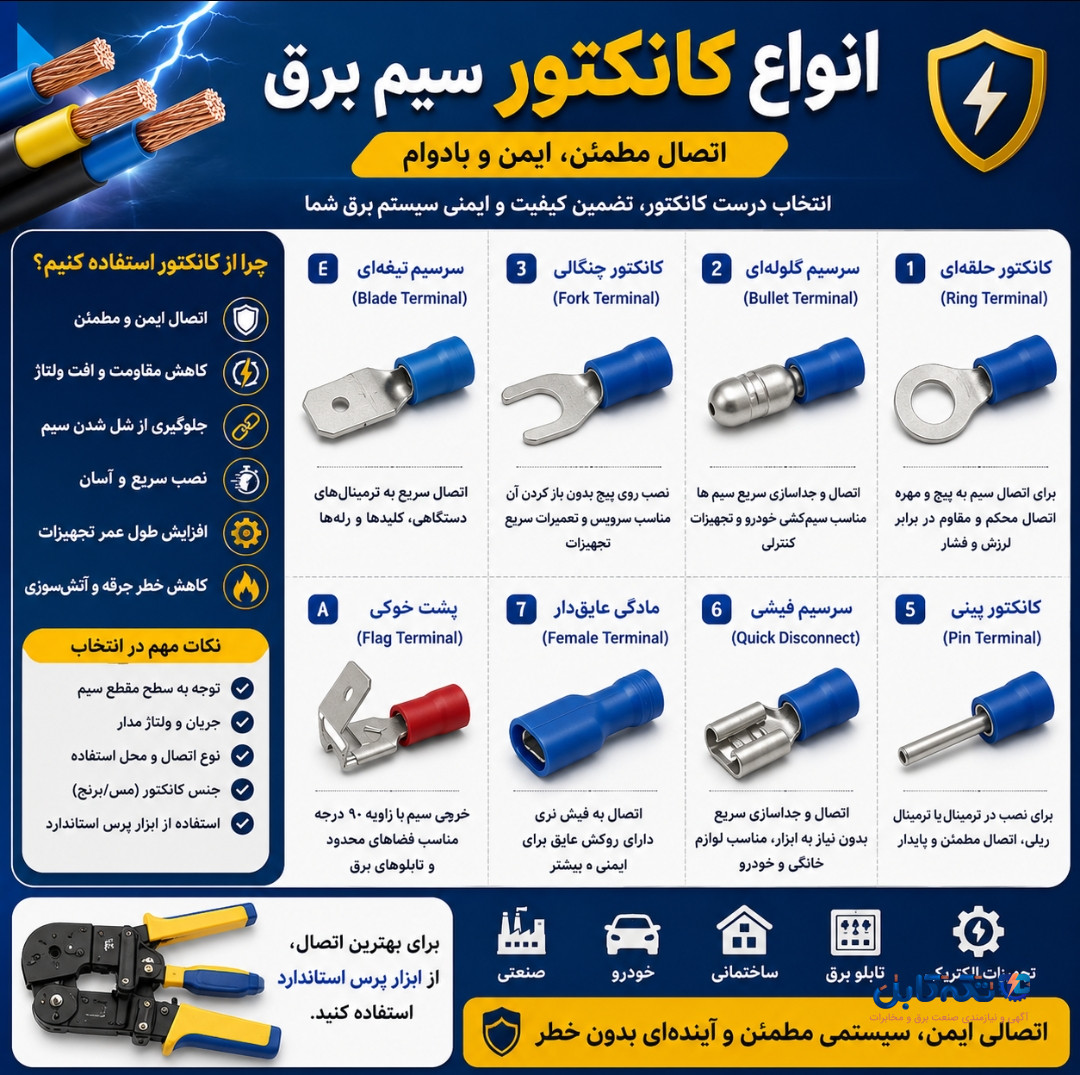

در تصویر بالا، چند نمونه از پرکاربردترین کانکتورهای برق نمایش داده شده است که هر کدام برای کاربرد خاصی طراحی شدهاند.
کانکتور حلقهای (Ring Terminal)
این مدل یکی از مطمئنترین انواع سرسیم است و برای اتصال به پیچ و مهره استفاده میشود. پس از نصب، حتی در صورت لرزش نیز بهراحتی از محل اتصال جدا نمیشود و در تابلو برق، خودرو و تجهیزات صنعتی کاربرد فراوانی دارد.
سرسیم گلولهای (Bullet Terminal)
برای ایجاد اتصال و جداسازی سریع بین دو سیم استفاده میشود. این نوع کانکتور در سیمکشی خودرو، تجهیزات کنترلی و مدارهایی که نیاز به باز و بسته شدن مکرر دارند بسیار رایج است.
کانکتور چنگالی (Fork Terminal)
این مدل امکان نصب روی پیچ بدون باز کردن کامل پیچ را فراهم میکند و برای تعمیرات و سرویس تجهیزات انتخاب مناسبی است.
سرسیم تیغهای (Blade Terminal)
در بسیاری از تجهیزات الکتریکی، کلیدها، رلهها و ترمینالها از این نوع اتصال استفاده میشود و نصب آن بسیار سریع و آسان است.
کانکتور پینی (Pin Terminal)
زمانی که سیم باید داخل ترمینال یا ترمینال ریلی قرار گیرد، از کانکتور پینی استفاده میشود. این مدل باعث افزایش کیفیت اتصال و جلوگیری از آسیب به رشتههای سیم میشود.
سرسیم فیشی یا اتصال سریع (Quick Disconnect)
این نوع کانکتور امکان اتصال و جداسازی سریع را بدون نیاز به ابزار فراهم میکند و در لوازم خانگی، خودرو و تجهیزات الکترونیکی بسیار پرکاربرد است.
سرسیم مادگی عایقدار
برای اتصال به فیش نری طراحی شده و به دلیل داشتن روکش عایق، ایمنی بیشتری در برابر تماس ناخواسته با برق ایجاد میکند.
کانکتور پشتخوکی (Flag Terminal)
این مدل خروجی سیم را با زاویه ۹۰ درجه فراهم میکند و برای مکانهایی که فضای نصب محدود است، گزینهای ایدهآل محسوب میشود.
مزایای استفاده از کانکتور استاندارد
- افزایش ایمنی اتصالات
- کاهش مقاومت الکتریکی
- جلوگیری از شل شدن سیم
- نصب سریع و آسان
- افزایش طول عمر تجهیزات
- سهولت تعمیر و نگهداری
چگونه کانکتور مناسب انتخاب کنیم؟
در انتخاب سرسیم باید به سطح مقطع سیم، جریان عبوری، ولتاژ مدار، نوع اتصال، شرایط محیطی و جنس کانکتور (مس، برنج یا قلعاندود) توجه کرد. همچنین استفاده از پرس سرسیم استاندارد نقش مهمی در ایجاد یک اتصال مطمئن و بادوام دارد.
استفاده از کانکتور مناسب، علاوه بر افزایش ایمنی سیستم برق، باعث بهبود عملکرد تجهیزات و کاهش هزینههای تعمیر و نگهداری در بلندمدت خواهد شد.
