اگر قصد نصب، تعمیر یا عیبیابی کولر آبی را دارید، آشنایی با سیمکشی کولر آبی طبق رنگبندی اهمیت بسیار زیادی دارد. اتصال اشتباه سیمها میتواند باعث سوختن موتور، پمپ آب، کلید کولر یا حتی ایجاد خطر برقگرفتگی شود. در این مقاله، نقشه سیمکشی کولر آبی را بر اساس تصویر ارسالی بررسی میکنیم و رنگ هر سیم، محل اتصال و عملکرد آن را توضیح میدهیم.
اهمیت رنگبندی سیمهای کولر آبی
رنگبندی سیمها باعث میشود هنگام نصب یا تعمیر، بتوانید هر سیم را بهدرستی شناسایی کنید. در بیشتر کولرهای آبی، موتور دارای دو دور (کند و تند) است و علاوه بر آن، مدار پمپ آب نیز بهصورت مجزا کنترل میشود.
استفاده از رنگ استاندارد سیمها باعث کاهش خطا، افزایش ایمنی و سهولت در عیبیابی خواهد شد.

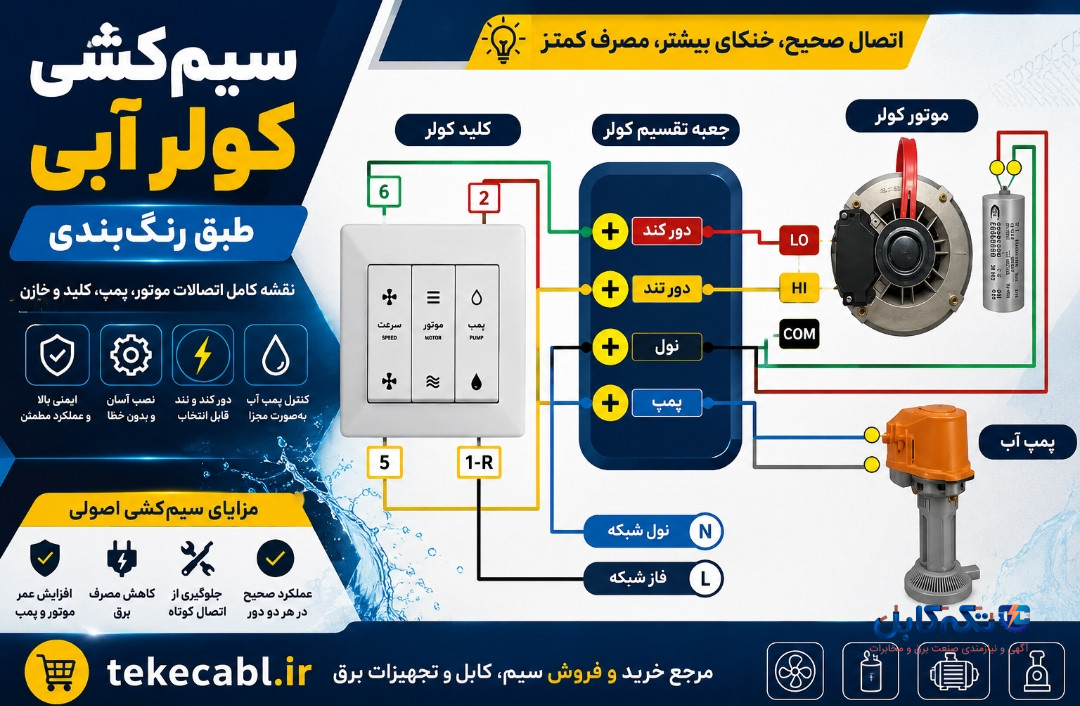

اجزای مدار سیمکشی کولر آبی
در تصویر، اجزای اصلی مدار عبارتاند از:
- کلید کولر
- جعبه تقسیم کولر
- موتور کولر
- پمپ آب
- خازن راهانداز
- برق ورودی (فاز و نول)
هر کدام از این قطعات توسط سیمهایی با رنگ مشخص به یکدیگر متصل شدهاند.
رنگ سیمهای کولر آبی و وظیفه هر کدام
سیم قرمز
معمولاً برای دور کند موتور استفاده میشود.
سیم زرد
وظیفه انتقال برق دور تند موتور را بر عهده دارد.
سیم آبی
به نول موتور متصل میشود و مسیر برگشت جریان را فراهم میکند.
سیم مشکی
معمولاً فاز اصلی ورودی از کلید به جعبه تقسیم است.
سیم سبز
در بسیاری از مدلها به خازن یا یکی از پایههای موتور متصل میشود.
سیم خاکستری یا سفید
در برخی کولرها برای اتصال پمپ یا مدارهای کمکی استفاده میشود.
ترمینالهای موتور کولر
مطابق تصویر، موتور دارای سه ترمینال اصلی است:
- LO → دور کند
- HI → دور تند
- COM → مشترک (نول)
این سه ترمینال باید دقیقاً مطابق نقشه سیمکشی متصل شوند.
نحوه عملکرد کلید کولر
کلید کولر معمولاً چهار عملکرد اصلی دارد:
- روشن کردن پمپ
- روشن کردن موتور
- انتخاب دور کند
- انتخاب دور تند
ابتدا پمپ روشن میشود تا پوشالها خیس شوند، سپس موتور در دور موردنظر شروع به کار میکند.
نقش خازن در کولر آبی
خازن باعث ایجاد گشتاور اولیه برای راهاندازی موتور میشود.
علائم خرابی خازن:
- موتور فقط صدای وزوز میدهد.
- موتور با دست راه میافتد.
- موتور روشن نمیشود.
- کاهش قدرت موتور.
مراحل سیمکشی کولر آبی
- قطع برق اصلی
- شناسایی فاز و نول
- اتصال سیمها به جعبه تقسیم
- اتصال سیمهای موتور
- اتصال پمپ
- اتصال خازن
- بررسی اتصالات
- تست عملکرد دور کند و دور تند
نکات ایمنی
- قبل از هرگونه تعمیر برق را قطع کنید.
- از سیم استاندارد استفاده کنید.
- اتصالات را داخل ترمینال مناسب قرار دهید.
- از چسب برق بهتنهایی استفاده نکنید.
- از سالم بودن ارت اطمینان حاصل کنید.
مشکلات رایج سیمکشی کولر آبی
موتور روشن نمیشود
- قطع بودن فاز
- خرابی کلید
- خرابی خازن
- قطعی سیمها
فقط دور تند کار میکند
- قطعی سیم دور کند
- خرابی کلید
فقط دور کند کار میکند
- خرابی سیم دور تند
- خرابی موتور
پمپ آب روشن نمیشود
- خرابی پمپ
- قطع بودن سیم پمپ
- خرابی کلید
مزایای سیمکشی اصولی
- افزایش عمر موتور
- کاهش مصرف برق
- جلوگیری از سوختن موتور
- عملکرد صحیح دور کند و تند
- افزایش ایمنی سیستم
جمعبندی
رعایت رنگبندی استاندارد سیمهای کولر آبی و اتصال صحیح ترمینالهای LO، HI و COM، مهمترین عامل در عملکرد صحیح کولر است. اگر سیمکشی مطابق نقشه انجام شود، موتور، پمپ و کلید کولر بدون مشکل کار خواهند کرد و احتمال بروز خرابی یا اتصالی به حداقل میرسد.
