هادیهای آلومینیومی یکی از مهمترین اجزای شبکههای هوایی توزیع و انتقال برق هستند. بخش قابل توجهی از خطوط هوایی به دلیل وزن کم، قیمت اقتصادی، رسانایی مناسب و دسترسی گسترده به آلومینیوم با انواع هادیهای آلومینیومی ساخته میشوند. با این حال، هر سیمی که از نظر ظاهری شبیه یک هادی آلومینیومی باشد الزاماً عملکرد الکتریکی و مکانیکی مناسبی ندارد.
یکی از چالشهای مهم بازار، تفاوت میان هادی آلومینیومی استاندارد و هادیهای تولیدشده با مواد اولیه یا فرآیندهای نامناسب است. استفاده از آلومینیوم با ترکیب شیمیایی نامناسب، سطح مقطع کمتر از مقدار اسمی، مفتولهای دارای خواص مکانیکی ضعیف یا فرآیند تولید غیراصولی میتواند مقاومت الکتریکی هادی را افزایش دهد و در بلندمدت به افزایش تلفات، داغشدن هادی و اتصالات و کاهش قابلیت اطمینان شبکه منجر شود.
در این مقاله از تکه کابل بررسی میکنیم که هادی آلومینیومی استاندارد چه مشخصاتی دارد، هادی غیراستاندارد چگونه میتواند بر شبکه تأثیر بگذارد و هنگام خرید یا تحویل هادی چه پارامترهایی باید کنترل شوند.
هادی آلومینیومی استاندارد چیست؟
منظور از هادی استاندارد صرفاً هادی با ظاهر مناسب یا وزن مشخص نیست. یک هادی باید مجموعهای از الزامات الکتریکی، مکانیکی، ابعادی و متالورژیکی تعریفشده برای نوع هادی را برآورده کند.
بسته به اینکه محصول AAC، AAAC، ACSR یا نوع دیگری از هادی باشد، مشخصات مورد انتظار نیز متفاوت خواهد بود.
در ارزیابی یک هادی آلومینیومی معمولاً پارامترهایی نظیر موارد زیر اهمیت دارند:
- سطح مقطع و قطر هادی
- تعداد و قطر مفتولها
- مقاومت الکتریکی
- رسانایی الکتریکی مفتول
- ترکیب شیمیایی آلومینیوم یا آلیاژ
- استحکام کششی
- درصد ازدیاد طول
- وزن واحد طول
- کیفیت سطح مفتولها
- نحوه تابیدن رشتهها
- قطر نهایی هادی
- مشخصات مغزی فولادی در هادیهای ACSR
- انطباق نتایج آزمون با استاندارد مربوط به همان هادی
بنابراین برای تشخیص کیفیت یک هادی نمیتوان تنها به ظاهر، وزن یا نام تولیدکننده اکتفا کرد.
تفاوت هادی آلومینیومی استاندارد و غیراستاندارد چیست؟
این تفاوت ممکن است در نگاه اول مشخص نباشد. دو کلاف سیم میتوانند تقریباً مشابه یکدیگر به نظر برسند، اما نتایج آزمایشگاهی آنها کاملاً متفاوت باشد.
مهمترین تفاوتها را میتوان در چند بخش بررسی کرد.
۱. تفاوت در مواد اولیه
مواد اولیه یکی از تعیینکنندهترین عوامل کیفیت هادی است.
در تولید مفتول مخصوص هادی، کنترل ترکیب شیمیایی ماده اولیه اهمیت زیادی دارد. وجود عناصر و ناخالصیها خارج از حدود مجاز میتواند خصوصیات الکتریکی و مکانیکی آلومینیوم را تغییر دهد.
موضوع مهم این است که نباید هر محصولی را صرفاً به دلیل استفاده از «آلومینیوم بازیافتی» غیراستاندارد دانست. معیار اصلی، انطباق ماده و محصول نهایی با مشخصات فنی و استاندارد مربوطه است.
با این حال، استفاده کنترلنشده از ضایعات و مواد اولیه با ترکیب نامشخص میتواند کنترل کیفیت را دشوار کند.
۲. تفاوت در رسانایی الکتریکی
وظیفه اصلی هادی، انتقال جریان الکتریکی است. بنابراین یکی از اساسیترین مشخصات آن رسانایی الکتریکی است.
رسانایی و مقاومت ویژه ماده ارتباط مستقیمی با ترکیب و وضعیت متالورژیکی آن دارند.
اگر مفتول مورد استفاده مقاومت الکتریکی بیشتری از حد مجاز داشته باشد، برای جریان یکسان مقدار تلفات اهمی افزایش پیدا میکند.
رابطه ساده تلفات در هادی به شکل زیر است:
P Loss = I²R
که در آن:
- I جریان عبوری از هادی است.
- R مقاومت الکتریکی هادی است.
این رابطه نکته مهمی را نشان میدهد: افزایش مقاومت هادی میتواند مستقیماً تلفات توان را افزایش دهد.
۳. تفاوت در سطح مقطع واقعی هادی
یکی دیگر از مشکلات احتمالی در هادیهای نامنطبق، اختلاف میان سطح مقطع اسمی و مشخصات واقعی محصول است.
مقاومت هادی با سطح مقطع آن ارتباط دارد و به صورت ساده میتوان نوشت:
R = ρL / A
در این رابطه:
- R مقاومت الکتریکی
- ρ مقاومت ویژه ماده
- L طول هادی
- A سطح مقطع
در نتیجه، با ثابت بودن سایر شرایط، کاهش سطح مقطع باعث افزایش مقاومت خواهد شد.
به همین علت اندازهگیری قطر مفتولها، تعداد رشتهها و بررسی ساختار واقعی هادی اهمیت زیادی دارد.
آیا وزن کردن سیم برای تشخیص سطح مقطع کافی است؟
خیر.
وزن واحد طول یک شاخص مهم برای کنترل محصول است، اما بهتنهایی برای تأیید استاندارد بودن هادی کافی نیست.
ممکن است لازم باشد همزمان مواردی نظیر قطر رشتهها، سطح مقطع، مقاومت DC، استحکام کششی و ترکیب ماده نیز بررسی شوند.
۴. تفاوت در استحکام مکانیکی
هادی هوایی فقط یک رسانای الکتریکی نیست. این محصول در طول بهرهبرداری تحت تنشهای مکانیکی مختلف قرار دارد.
وزن خود هادی، فاصله بین پایهها، باد، تغییرات دما و شرایط محیطی میتوانند بر رفتار مکانیکی خط اثر بگذارند.
در نتیجه، مفتولهای تشکیلدهنده هادی باید خواص مکانیکی موردنیاز طراحی را داشته باشند.
اگر مفتول نتواند الزامات استحکام کششی و ازدیاد طول مربوط به محصول را تأمین کند، قابلیت اطمینان مکانیکی هادی نیز تحت تأثیر قرار خواهد گرفت.
۵. تفاوت در فرآیند تولید مفتول
کیفیت نهایی هادی تنها به نوع آلومینیوم وابسته نیست؛ روش و کنترل فرآیند تولید نیز اهمیت زیادی دارد.
در صنعت، مفتول مورد استفاده برای تولید هادی میتواند طی فرآیندهای صنعتی مختلف و سپس عملیات کشش به قطرهای موردنیاز تبدیل شود.
کنترل صحیح فرآیند کشش بر مواردی مانند:
- قطر نهایی مفتول
- یکنواختی ابعادی
- خواص مکانیکی
- کیفیت سطح
- رفتار مفتول هنگام تابیدن
اثرگذار است.
به همین دلیل، مقایسه هادیها فقط براساس اینکه «از چه دستگاهی تولید شدهاند» کافی نیست؛ محصول نهایی باید تحت آزمون قرار گیرد.

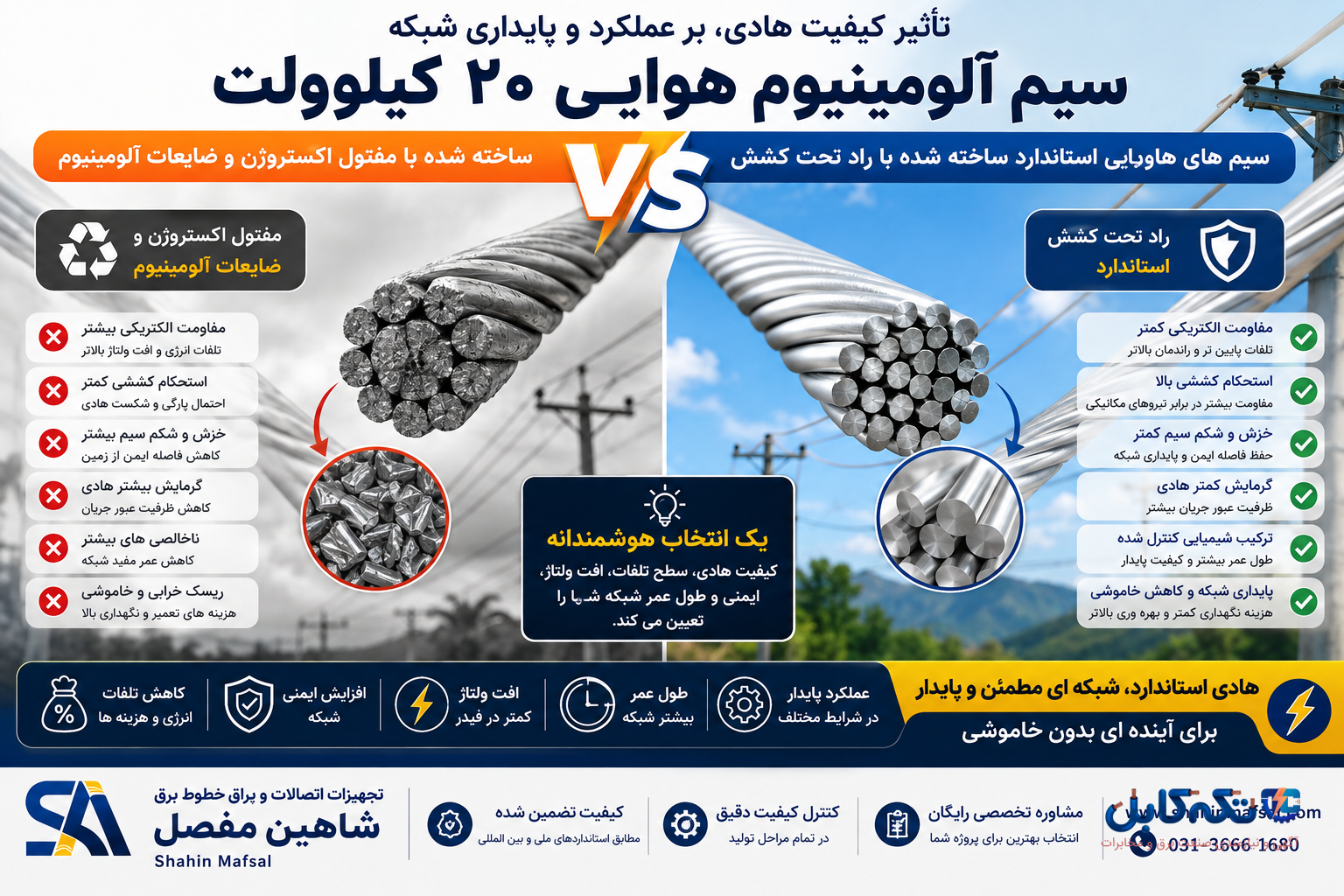

هادی ساختهشده از راد چه تفاوتی با مفتول اکستروژن دارد؟
این موضوع یکی از بحثهای مهم در بازار هادیهای آلومینیومی است.
در یک مسیر صنعتی رایج، راد آلومینیومی با قطر مشخص به عنوان ماده اولیه وارد ماشینهای کشش شده و طی چند مرحله قطر آن کاهش پیدا میکند تا مفتول موردنیاز تولید شود. سپس مفتولها در دستگاه استرندر به یکدیگر تابیده شده و هادی نهایی شکل میگیرد.
در مقابل، فرآیند اکستروژن نیز میتواند برای شکلدهی آلومینیوم به کار رود.
اما نکته فنی بسیار مهم این است:
نمیتوان تنها بر اساس نام فرآیند تولید، یک هادی را استاندارد یا غیراستاندارد اعلام کرد.
برای چنین قضاوتی باید مشخصات ماده اولیه، فرآیند، عملیات بعدی و مهمتر از همه نتایج آزمون محصول نهایی بررسی شود.
مشکل زمانی ایجاد میشود که از مواد اولیه کنترلنشده یا فرآیند نامناسب استفاده شود و محصول حاصل نتواند مقاومت الکتریکی، خواص مکانیکی و ابعادی موردنیاز را تأمین کند.
تأثیر هادی غیراستاندارد بر شبکه توزیع برق
استفاده از هادی نامنطبق ممکن است در ابتدای بهرهبرداری مشکل آشکاری ایجاد نکند. آثار آن میتواند در طول زمان و بهویژه در بارهای بالا نمایان شود.
افزایش تلفات شبکه
یکی از مهمترین پیامدهای افزایش مقاومت هادی، افزایش تلفات ژولی است.
در یک خط چند کیلومتری، حتی اختلاف نسبتاً محدود در مقاومت واحد طول میتواند در مقیاس کل شبکه قابل توجه شود؛ بهخصوص زمانی که جریان بالایی از خط عبور میکند.
افزایش افت ولتاژ
مقاومت و راکتانس خط در افت ولتاژ نقش دارند. اگر مقاومت واقعی هادی از مقدار مورد انتظار طراحی بیشتر باشد، شرایط واقعی شبکه میتواند با محاسبات اولیه فاصله پیدا کند.
این موضوع در خطوط طولانی و شبکههایی که نزدیک ظرفیت طراحی کار میکنند اهمیت بیشتری دارد.
افزایش دمای هادی
عبور جریان از مقاومت الکتریکی باعث تولید حرارت میشود.
اگر هادی مقاومت بیشتری داشته باشد یا سطح مقطع مؤثر آن کمتر از مقدار مورد انتظار باشد، رفتار حرارتی خط نیز میتواند تغییر کند.
افزایش دمای کارکرد علاوه بر خود هادی، میتواند شرایط اتصالات و تجهیزات مجاور را نیز تحت تأثیر قرار دهد.
داغ شدن کلمپها و اتصالات چه ارتباطی با کیفیت هادی دارد؟
یکی از نقاط حساس شبکههای هوایی محل اتصال هادی به تجهیزات است.
کلمپها، کانکتورها، ترمینالها و سایر اتصالات باید تماس الکتریکی مناسبی با هادی داشته باشند.
کیفیت سطح هادی، قطر واقعی، نحوه نصب، گشتاور اتصال، اکسیداسیون و سازگاری کانکتور با نوع و سایز هادی همگی بر مقاومت اتصال اثر دارند.
بنابراین مشاهده یک نقطه داغ یا Hot Spot را نمیتوان بدون بررسی به کیفیت خود هادی نسبت داد؛ اما هادی نامنطبق میتواند یکی از عوامل مؤثر باشد.
تأثیر هادی نامناسب بر شکم سیم یا Sag
Sag یا شکم هادی تابع مجموعهای از عوامل است؛ از جمله:
- وزن واحد طول
- طول اسپن
- کشش اولیه
- دمای هادی
- خواص مکانیکی
- بار باد و یخ
- رفتار خزشی هادی
در نتیجه اگر خواص مکانیکی هادی با مقادیر مورد استفاده در طراحی متفاوت باشد، رفتار واقعی خط نیز میتواند با محاسبات طراحی اختلاف پیدا کند.
این مسئله در رعایت فاصله ایمن هادی از زمین، ساختمانها و سایر تأسیسات اهمیت دارد.
آیا هادی ارزانتر الزاماً غیراستاندارد است؟
خیر.
قیمت پایین به تنهایی اثباتکننده غیراستاندارد بودن هادی نیست. تفاوت قیمت میتواند ناشی از هزینه تولید، شرایط فروش، حجم سفارش، قیمت مواد اولیه و عوامل تجاری باشد.
اما زمانی که اختلاف قیمت غیرعادی است، خریدار حرفهای باید سؤال مهمتری مطرح کند:
آیا مشخصات فنی این هادی با استاندارد و درخواست پروژه مطابقت دارد؟
به جای تصمیمگیری صرفاً بر اساس قیمت هر کیلوگرم یا هر کیلومتر، بهتر است مدارک فنی و نتایج آزمون نیز بررسی شوند.
چگونه هادی آلومینیومی استاندارد را تشخیص دهیم؟
برای پروژههای حساس، بهترین روش استفاده از آزمون و بازرسی فنی است.
از جمله مواردی که بسته به نوع هادی و استاندارد پروژه میتوان بررسی کرد عبارتاند از:
- کنترل قطر مفتولها
- کنترل تعداد رشتهها
- اندازهگیری قطر نهایی
- محاسبه یا اندازهگیری سطح مقطع
- اندازهگیری وزن واحد طول
- آزمون مقاومت الکتریکی DC
- بررسی رسانایی ماده
- آزمون استحکام کششی
- آزمون ازدیاد طول
- بررسی کیفیت سطح مفتول
- آنالیز ترکیب شیمیایی در صورت نیاز
- کنترل ساختمان و جهت تاب رشتهها
- بررسی مغزی فولادی برای هادیهای ACSR
- تطبیق نتایج با استاندارد و مشخصات فنی قرارداد
مهمترین نکته چیست؟
هیچ یک از این پارامترها به تنهایی جایگزین مجموعه آزمونهای استاندارد نیست.
برای مثال، ممکن است وزن یک هادی قابل قبول باشد اما مقاومت الکتریکی آن خارج از محدوده موردنظر قرار گیرد.
هنگام خرید هادی آلومینیومی چه مدارکی بخواهیم؟
در خریدهای پروژهای و عمده بهتر است مشخصات فنی کالا به صورت مکتوب دریافت شود.
اطلاعات مهم میتواند شامل نوع هادی، استاندارد مرجع، سطح مقطع، آرایش رشتهها، قطر مفتول، قطر نهایی، وزن تقریبی واحد طول، مقاومت الکتریکی، خواص مکانیکی و گزارش آزمون باشد.
در پروژههای بزرگ، انجام آزمون پذیرش یا بازرسی پیش از تحویل نیز میتواند ریسک خرید محصول نامنطبق را کاهش دهد.
جدول مقایسه هادی استاندارد و هادی نامنطبق
| معیار | هادی منطبق با استاندارد | هادی نامنطبق |
|---|---|---|
| سطح مقطع | در محدوده الزامات استاندارد | احتمال مغایرت |
| مقاومت الکتریکی | مطابق حدود تعیینشده | ممکن است بیشتر باشد |
| خواص مکانیکی | کنترل و آزمون شده | ممکن است نامطمئن باشد |
| مواد اولیه | کنترلشده | احتمال ترکیب نامشخص |
| قطر مفتول | مطابق طراحی و تلرانس | احتمال عدم یکنواختی |
| وزن واحد طول | در محدوده مشخصات | احتمال اختلاف |
| کیفیت سطح | مناسب و کنترلشده | احتمال عیوب سطحی |
| عملکرد شبکه | قابل پیشبینی بر اساس طراحی | امکان انحراف از محاسبات |
| قابلیت ردیابی | معمولاً دارای مستندات QC | ممکن است محدود باشد |
چرا شرکتهای توزیع و پیمانکاران باید کیفیت هادی را جدی بگیرند؟
هزینه خرید هادی تنها بخشی از هزینه واقعی یک خط برق است.
اگر یک محصول نامناسب باعث افزایش تلفات، نیاز به تعمیر، تعویض اتصالات، اصلاح خط یا تعویض زودهنگام هادی شود، هزینه چرخه عمر پروژه میتواند بسیار بیشتر از صرفهجویی اولیه در خرید باشد.
در شبکه توزیع، قیمت خرید باید در کنار کیفیت، تلفات و طول عمر مورد انتظار بررسی شود.
سؤالات متداول درباره هادی آلومینیومی استاندارد
آیا هادی ساختهشده از آلومینیوم بازیافتی حتماً غیراستاندارد است؟
خیر. نمیتوان فقط بر اساس منشأ آلومینیوم چنین حکمی داد. ترکیب شیمیایی، فرآیند تولید و نتایج آزمون محصول نهایی تعیینکننده هستند.
آیا هادی اکستروژن غیراستاندارد است؟
صرف استفاده از فرآیند اکستروژن دلیل کافی برای غیراستاندارد دانستن محصول نیست. باید مشخصات و آزمونهای محصول نهایی بررسی شود.
مهمترین آزمایش هادی آلومینیومی چیست؟
آزمون مقاومت الکتریکی بسیار مهم است، اما به تنهایی کافی نیست. مشخصات مکانیکی و ابعادی نیز باید مطابق استاندارد مربوطه باشند.
آیا با وزن هادی میتوان کیفیت آن را تشخیص داد؟
وزن واحد طول شاخص مفیدی است، اما استاندارد بودن هادی را به تنهایی اثبات نمیکند.
هادی غیراستاندارد چه تأثیری بر شبکه دارد؟
بسته به نوع مغایرت، میتواند موجب افزایش مقاومت و تلفات، تغییر رفتار حرارتی یا مکانیکی و کاهش قابلیت اطمینان خط شود.
چرا مقاومت الکتریکی هادی اهمیت زیادی دارد؟
زیرا تلفات اهمی با رابطه I²R مرتبط است. افزایش مقاومت در یک جریان مشخص باعث افزایش تلفات توان میشود.
جمعبندی
تفاوت هادی آلومینیومی استاندارد و غیراستاندارد را نمیتوان فقط از ظاهر سیم تشخیص داد. کیفیت واقعی هادی حاصل مجموعهای از عوامل شامل مواد اولیه، ترکیب شیمیایی، فرآیند تولید، سطح مقطع، مقاومت الکتریکی و خواص مکانیکی است.
به همین دلیل، هنگام خرید هادیهای مورد استفاده در شبکههای توزیع برق نباید صرفاً قیمت هر کیلوگرم یا هر کیلومتر معیار انتخاب باشد.
کنترل مشخصات فنی و انجام آزمونهای استاندارد بهترین راه برای تشخیص هادی مناسب از محصول نامنطبق است.
این موضوع بهویژه در خطوطی که قرار است سالها تحت بار الکتریکی و تنشهای محیطی کار کنند اهمیت بسیار بیشتری پیدا میکند.
