خرابی عایق سیمپیچ استاتور میتواند به توقف ناگهانی یک موتور صنعتی منجر شود. یکی از روشهای بررسی وضعیت این عایق در موتورهای ولتاژ متوسط و بالا، آزمون تانژانت دلتا است. در این آزمون، تلفات عایقی سیمپیچ در برابر ولتاژ متناوب اندازهگیری میشود و تغییر آن در سطوح مختلف ولتاژ مورد بررسی قرار میگیرد.
اما آیا بالا بودن تانژانت دلتا همیشه به معنی خرابی موتور است؟ آزمون چگونه انجام میشود و تفاوت آن با تست مقاومت عایقی چیست؟ در این مقاله به این پرسشها پاسخ میدهیم.
تانژانت دلتا چیست؟
عایق بین هادی سیمپیچ و بدنه استاتور در برابر ولتاژ متناوب، رفتاری عمدتاً خازنی دارد؛ یعنی بخشی از جریان اندازهگیریشده به شارژ و تخلیه الکتریکی عایق مربوط است. با این حال، عایق واقعی کاملاً بدون تلفات نیست و بخشی از انرژی در آن تلف میشود.
تانژانت دلتا یا Tan δ، شاخصی برای بیان نسبت مؤلفه تلفاتی جریان به مؤلفه خازنی آن است. به آن «ضریب تلفات عایقی» نیز گفته میشود. دستگاه آزمون معمولاً علاوه بر این شاخص، ظرفیت خازنی سیمپیچ را هم اندازهگیری میکند.
تغییر مقدار تانژانت دلتا ممکن است با تغییر وضعیت عایق مرتبط باشد، اما نتیجه باید با توجه به نوع سیمپیچ، شرایط آزمون و سوابق همان موتور تفسیر شود. استاندارد IEC 60034-27-3 به روش اندازهگیری و تفسیر ضریب تلفات عایقی سیمپیچ استاتور ماشینهای دوار میپردازد.
آزمون تانژانت دلتا چه چیزی را در موتور بررسی میکند؟
هدف اصلی آزمون، ارزیابی رفتار عایق اصلی سیمپیچ نسبت به زمین یا بدنه است. با اندازهگیری در چند سطح ولتاژ میتوان دید که تلفات عایقی با افزایش ولتاژ چه تغییری میکند.
این آزمون بهویژه برای موارد زیر کاربرد دارد:
- ثبت وضعیت اولیه سیمپیچ پس از ساخت یا تعمیر؛
- پایش تغییرات عایق در آزمونهای دورهای؛
- مقایسه رفتار فازها، در صورت امکان آزمون جداگانه آنها؛
- بررسی نیاز به آزمونهای تکمیلی پیش از تصمیمگیری درباره تعمیر یا ادامه بهرهبرداری.
تانژانت دلتا محل دقیق عیب را نشان نمیدهد. برای ارزیابی کاملتر، ممکن است نتایج آن در کنار آزمونهایی مانند مقاومت عایقی، شاخص پلاریزاسیون و تخلیه جزئی بررسی شود. راهنمای فنی Megger درباره آزمون موتور و ژنراتور نیز به نقش این روشها در بررسی وضعیت استاتور اشاره میکند.
آزمون تانژانت دلتا استاتور چگونه انجام میشود؟
جزئیات اتصال دستگاه و مقدار ولتاژ آزمون برای همه موتورها یکسان نیست. برنامه آزمون باید با توجه به مشخصات موتور، دستورالعمل سازنده دستگاه و استاندارد مورد استفاده تعیین شود. روند کلی کار شامل مراحل زیر است.
۱. خارج کردن موتور از مدار و آمادهسازی
ابتدا موتور از منبع تغذیه و تجهیزات مرتبط جدا میشود. وضعیت بیبرقی تأیید و آرایش اتصالات بررسی میشود تا مشخص باشد اندازهگیری دقیقاً روی کدام بخش از سیمپیچ انجام خواهد شد.
۲. ثبت مشخصات و شرایط محیطی
ولتاژ نامی موتور، آرایش اتصال سیمپیچ، دما، شرایط سطح عایق، فرکانس آزمون و روش اتصال ثبت میشود. این اطلاعات برای مقایسه آزمون فعلی با آزمونهای آینده ضروری است.

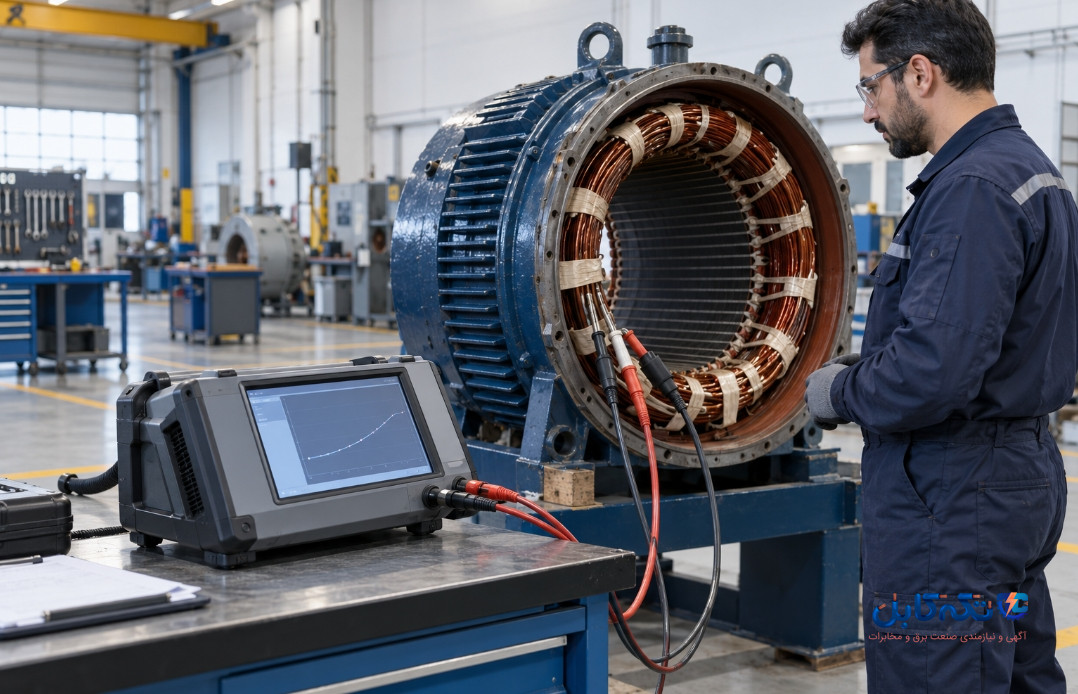

۳. اتصال دستگاه آزمون
دستگاه اندازهگیری مطابق دستورالعمل سازنده به سیمپیچ و مرجع زمین متصل میشود. بسته به طراحی موتور و دسترسی به سرهای سیمپیچ، آزمون ممکن است برای هر فاز بهصورت جداگانه یا برای مجموعه سیمپیچ انجام شود.
۴. اندازهگیری در چند سطح ولتاژ
ولتاژ متناوب طبق برنامه آزمون اعمال میشود. در هر مرحله، مقدار تانژانت دلتا و معمولاً ظرفیت خازنی ثبت میگردد. سپس میتوان نمودار تغییرات این مقادیر بر حسب ولتاژ را بررسی کرد.
۵. مقایسه و تفسیر نتایج
مهندس آزمون مقدار هر مرحله، اختلاف بین مراحل، رفتار فازها و سوابق قبلی موتور را کنار هم قرار میدهد. تصمیمگیری تنها بر اساس یک عدد، تصویر کاملی از وضعیت عایق به دست نمیدهد.
نکته ایمنی: این آزمون با ولتاژ بالا انجام میشود و اجرای آن باید به افراد صلاحیتدار و روش اجرایی مصوب سپرده شود.
Tip-Up در آزمون تانژانت دلتا یعنی چه؟
Tip-Up به اختلاف مقدار تانژانت دلتا بین دو سطح ولتاژ آزمون گفته میشود. این شاخص نشان میدهد تلفات عایقی با افزایش ولتاژ چقدر تغییر کرده است.
اگر تانژانت دلتا با بالا رفتن ولتاژ افزایش قابلتوجهی نشان دهد، ممکن است بررسی بیشتری لازم باشد؛ اما نمیتوان صرفاً از روی Tip-Up نوع یا محل عیب را تعیین کرد. ساختار عایق و پوششهای کنترل تنش سیمپیچ نیز میتوانند بر نتیجه اثر بگذارند. به همین دلیل، مقایسه آزمونهای متوالی همان موتور ارزش زیادی دارد.
استاندارد IEEE 286-2024 به اندازهگیری ضریب تلفات و Power Factor Tip-Up عایق کلافها و شینههای استاتور ماشینهای الکتریکی میپردازد.
آیا عدد بالای تانژانت دلتا نشانه خرابی موتور است؟
لزوماً خیر. پیش از نتیجهگیری باید چند موضوع بررسی شود:
- آیا آزمون قبلی با همان روش، فرکانس و آرایش اتصال انجام شده است؟
- دما و شرایط سطح عایق در دو آزمون چه تفاوتی داشتهاند؟
- آیا تغییر در همه فازها دیده میشود یا فقط در یک فاز؟
- ظرفیت خازنی سیمپیچ نیز تغییر کرده است؟
- نتیجه آزمونهای دیگر، مانند مقاومت عایقی یا تخلیه جزئی، چیست؟
برای مثال، اگر مقدار تانژانت دلتا نسبت به گزارش سال گذشته افزایش یافته باشد، نخست باید مطمئن شد دو نتیجه قابلمقایسهاند. پس از آن میتوان درباره بازرسی یا آزمون تکمیلی تصمیم گرفت. یک حد عددی ثابت را نمیتوان بدون توجه به نوع موتور و روش آزمون برای همه سیمپیچها معیار قبولی قرار داد.
تفاوت تست تانژانت دلتا با تست مگااهممتر
این دو آزمون هر دو به بررسی عایق کمک میکنند، اما کمیت یکسانی را اندازه نمیگیرند.
مگااهممتر با اعمال ولتاژ DC، مقاومت عایقی را اندازهگیری میکند. در مقابل، آزمون تانژانت دلتا با ولتاژ AC، تلفات عایقی و رفتار آن در سطوح مختلف ولتاژ را بررسی میکند.
بنابراین، خوب بودن نتیجه مقاومت عایقی بهتنهایی به معنی بینیازی از بررسی سایر ویژگیهای عایق نیست. انتخاب آزمونها باید متناسب با هدف بازرسی و مشخصات موتور انجام شود.
هنگام بررسی گزارش آزمون به چه مواردی توجه کنیم؟
یک گزارش قابلاستفاده فقط نباید شامل عبارت «قبول» یا «رد» باشد. برای تحلیل نتایج و پیگیری وضعیت موتور در آینده، ثبت موارد زیر اهمیت دارد:
- مشخصات و ولتاژ نامی موتور؛
- تاریخ آزمون و وضعیت موتور پیش از تست؛
- آرایش اتصالات و فازهای آزمونشده؛
- دما، فرکانس و سطوح ولتاژ آزمون؛
- مقدار تانژانت دلتا و ظرفیت خازنی در هر مرحله؛
- نمودار تغییرات با ولتاژ؛
- مقایسه با سوابق قبلی و توضیح درباره هر تغییر غیرعادی.
هرچه روش ثبت نتایج در آزمونهای دورهای یکسانتر باشد، بررسی روند تغییرات عایق قابلاعتمادتر خواهد بود.
پرسشهای متداول درباره آزمون تانژانت دلتا موتور
آیا آزمون تانژانت دلتا برای همه الکتروموتورها انجام میشود؟
خیر. کاربرد آن به ولتاژ، طراحی سیمپیچ، نوع عایق و برنامه نگهداری تجهیز بستگی دارد. برای نمونه، دامنه استاندارد IEC 60034-27-3 شامل ماشینهای دوار دارای پوشش هادی شیار با ولتاژ نامی ۶ کیلوولت و بالاتر است.
آیا این آزمون محل اتصال کوتاه سیمپیچ را مشخص میکند؟
خیر. آزمون تانژانت دلتا رفتار عایقی بخش تحت آزمون را نشان میدهد و ابزار مکانیابی دقیق اتصال کوتاه نیست.
چرا نتیجه آزمونهای سالانه ممکن است متفاوت باشد؟
تغییر واقعی وضعیت عایق یکی از علتهای ممکن است. تفاوت دما، وضعیت سطح عایق، آرایش اتصال، فرکانس یا روش اندازهگیری نیز میتواند مقایسه نتایج را تحت تأثیر قرار دهد.
مهمترین معیار در تحلیل نتیجه چیست؟
هیچ عددی نباید جدا از شرایط آزمون تفسیر شود. روند تغییرات همان موتور، نمودار تانژانت دلتا بر حسب ولتاژ و نتایج آزمونهای مکمل در کنار هم مبنای بهتری برای ارزیابی هستند.
جمعبندی
آزمون تانژانت دلتا یکی از روشهای بررسی وضعیت عایق سیمپیچ استاتور موتورهای صنعتی است. این آزمون نشان میدهد تلفات عایقی چگونه اندازهگیری میشود و با افزایش ولتاژ چه تغییری میکند. برای رسیدن به نتیجه معتبر، باید روش و شرایط آزمون ثبت شود، دادهها با سوابق همان موتور مقایسه شوند و تفسیر نهایی در کنار سایر آزمونها انجام گیرد.
