رله حفاظتی اشنایدر PowerLogic P1F مدل REL15013 | مشخصات، کاربرد و راهنمای خرید
رله حفاظتی Schneider Electric PowerLogic P1F مدل REL15013 یکی از رله‌های دیجیتال حفاظتی اشنایدر برای حفاظت فیدرها و تجهیزات شبکه‌های برق فشار ضعیف و متوسط است. این رله با دریافت سیگنال از ترانس‌های جریان، شرایط غیرعادی مانند اضافه‌جریان و خطای زمین را تشخیص داده و در صورت عبور پارامترها از حدود تنظیم‌شده، فرمان لازم را برای عملکرد کلید قدرت صادر می‌کند.
مدل REL15013 از خانواده PowerLogic P1 Protection Relays اشنایدر است و طبق اطلاعات رسمی سازنده دارای ورودی‌های جریان، ورودی و خروجی دیجیتال و ارتباط RS485 و USB است.
معرفی رله حفاظتی Schneider REL15013
در تابلوهای برق صنعتی و سلول‌های فشار متوسط، صرفاً وجود کلید قدرت برای حفاظت شبکه کافی نیست. کلید باید از یک سیستم حفاظتی فرمان بگیرد تا وقوع خطا را تشخیص داده و در زمان مناسب مدار را قطع کند.
رله PowerLogic P1F برای همین منظور طراحی شده است. این دستگاه جریان‌های شبکه را اندازه‌گیری می‌کند، آنها را با تنظیمات حفاظتی مقایسه می‌کند و در صورت تشخیص خطا می‌تواند خروجی لازم برای تریپ کلید را فعال کند.
سری PowerLogic P1 برای کاربردهای حفاظتی شبکه‌های الکتریکی فشار ضعیف و متوسط در محیط‌های صنعتی و پست‌ها عرضه شده است.
مشخصات فنی رله اشنایدر REL15013
مشخصات اصلی مدل REL15013 عبارت‌اند از:
| مشخصه | اطلاعات |
|---|---|
| برند | Schneider Electric |
| سری | PowerLogic P1 |
| مدل | P1F |
| کد محصول | REL15013 |
| نوع تجهیز | رله حفاظتی دیجیتال |
| تغذیه | 90 تا 250 ولت |
| ورودی جریان | 3CT |
| ورودی خطای زمین | 1Io |
| محدوده Io | 0.05 تا 12 In |
| ورودی دیجیتال | 4DI |
| خروجی دیجیتال | 8DO |
| ارتباط | RS485 + USB |
| نرم‌افزار تنظیم | Easergy Pro |
| کاربرد | حفاظت فیدر و شبکه‌های LV/MV |
این ترکیب مشخصات مستقیماً در صفحه رسمی محصول REL15013 اشنایدر درج شده است.
منظور از 3CT در REL15013 چیست؟
عبارت 3CT به ورودی سه ترانس جریان مربوط می‌شود.
در یک شبکه سه‌فاز معمولاً جریان هر فاز توسط یک CT اندازه‌گیری شده و سیگنال ثانویه آن به رله حفاظتی منتقل می‌شود. رله با بررسی جریان فازهای مختلف می‌تواند افزایش غیرمجاز جریان یا وقوع خطا را تشخیص دهد.
بنابراین این مدل امکان دریافت اطلاعات جریان هر سه فاز را دارد.
ورودی 1Io چیست؟
در مشخصات این رله عبارت 1Io نیز دیده می‌شود.
Io به جریان مؤلفه صفر یا جریان مورد استفاده در تشخیص خطای زمین مربوط است. این ورودی به رله اجازه می‌دهد خطاهای مرتبط با اتصال فاز به زمین را تشخیص دهد.
در مدل REL15013 محدوده اعلام‌شده برای این ورودی 0.05 تا 12 برابر In است.
کاربرد رله PowerLogic P1F
این رله می‌تواند در بخش‌های مختلف سیستم برق مورد استفاده قرار گیرد، از جمله:
- حفاظت فیدر خروجی
- تابلوهای فشار متوسط
- پست‌های برق صنعتی
- سلول‌های MV
- شبکه‌های توزیع برق
- حفاظت کابل‌های قدرت
- حفاظت خطوط صنعتی
- تابلوهای اصلی کارخانه
- سیستم‌های توزیع داخلی مجتمع‌های صنعتی
- حفاظت برخی ترانسفورماتورها و فیدرهای مرتبط
انتخاب دقیق رله و تنظیم پارامترهای حفاظتی باید بر اساس طراحی شبکه، مشخصات CT، سطح اتصال کوتاه، نوع بار و هماهنگی حفاظتی انجام شود.
حفاظت اضافه‌جریان چیست؟
یکی از اصلی‌ترین وظایف این نوع رله، تشخیص اضافه‌جریان است.
اگر جریان از مقدار تنظیم‌شده بالاتر رود، رله بر اساس منحنی و زمان تعیین‌شده تصمیم به عملکرد می‌گیرد.
برای مثال ممکن است در یک فیدر جریان‌های کوتاه‌مدت ناشی از راه‌اندازی موتور مجاز باشند، اما اتصال کوتاه شدید باید بسیار سریع قطع شود.
به همین دلیل تنظیم صحیح:
Pickup Current + Time Delay + Protection Curve
اهمیت زیادی دارد.
حفاظت خطای زمین
اتصال یک فاز به زمین می‌تواند در شبکه‌های صنعتی و فشار متوسط باعث آسیب تجهیزات یا ایجاد خطر ایمنی شود.
PowerLogic P1F امکان استفاده از توابع حفاظت خطای زمین را نیز دارد و به همین دلیل می‌تواند در طراحی حفاظت فیدرهای صنعتی مورد استفاده قرار گیرد.
راهنمای رسمی P1F مجموعه‌ای از قابلیت‌های حفاظتی از جمله اضافه‌جریان فاز، خطای زمین، اضافه‌بار حرارتی، عدم تعادل و برخی توابع مرتبط با عملکرد کلید را پوشش می‌دهد.
ارتباط RS485 در REL15013
این مدل دارای RS485 است.
RS485 یکی از رابط‌های بسیار متداول در اتوماسیون و سیستم‌های مانیتورینگ صنعتی است و امکان اتصال رله به سامانه‌های بالادستی را فراهم می‌کند.
بسته به معماری پروژه می‌توان اطلاعات و رخدادهای رله را برای سیستم‌های کنترلی و مانیتورینگ استفاده کرد.
پورت USB چه کاربردی دارد؟
وجود USB باعث می‌شود ارتباط محلی با رله برای تنظیمات، راه‌اندازی و برخی فعالیت‌های مهندسی ساده‌تر شود.
اشنایدر اعلام می‌کند که PowerLogic P1 را می‌توان با نرم‌افزار Easergy Pro یا از طریق صفحه‌کلید جلوی دستگاه تنظیم کرد.
نرم‌افزار Easergy Pro
برای پیکربندی و تنظیم رله‌های این خانواده از نرم‌افزار Easergy Pro استفاده می‌شود.
به کمک نرم‌افزار می‌توان پارامترهای حفاظتی و عملیاتی رله را تنظیم و بررسی کرد.
در پروژه‌های حرفه‌ای بهتر است تنظیمات رله بر اساس مطالعات هماهنگی حفاظتی انجام شود، نه صرفاً بر اساس مقادیر پیش‌فرض دستگاه.
ورودی و خروجی‌های دیجیتال
REL15013 دارای:
4 ورودی دیجیتال (4DI)
و
8 خروجی دیجیتال (8DO)
است.
ورودی‌های دیجیتال می‌توانند برای دریافت وضعیت تجهیزات یا سیگنال‌های کنترلی مورد استفاده قرار گیرند.
خروجی‌ها نیز بسته به طراحی تابلو می‌توانند برای فرمان‌هایی مانند:
- Trip
- Alarm
- وضعیت کلید
- سیگنال‌های حفاظتی
- اینترلاک
پیکربندی شوند.
کاربرد REL15013 در سلول فشار متوسط
یکی از کاربردهای مهم PowerLogic P1F نصب در سلول‌های فشار متوسط است.
در یک سلول خروجی، CTها جریان فازها را اندازه‌گیری می‌کنند. سیگنال CT به رله منتقل می‌شود و رله وضعیت شبکه را پیوسته بررسی می‌کند.
در صورت وقوع اتصال کوتاه یا خطای تعریف‌شده، رله خروجی Trip را فعال کرده و کلید قدرت مدار را قطع می‌کند.
به این ترتیب زنجیره حفاظت به شکل ساده زیر است:
CT → رله حفاظتی → بوبین تریپ → کلید قدرت
تفاوت رله حفاظتی با کلید قدرت
گاهی رله حفاظتی با کلید قدرت اشتباه گرفته می‌شود.
کلید قدرت تجهیزی است که مدار اصلی را قطع و وصل می‌کند.
اما رله حفاظتی شرایط شبکه را تحلیل کرده و تصمیم می‌گیرد چه زمانی کلید باید مدار را قطع کند.
در حقیقت رله بخش «تشخیص و تصمیم‌گیری» سیستم حفاظت است و کلید قدرت عملیات فیزیکی قطع مدار را انجام می‌دهد.
مزایای PowerLogic P1F
از ویژگی‌های این سری می‌توان به موارد زیر اشاره کرد:
- ابعاد نسبتاً جمع‌وجور
- تنظیم از طریق صفحه جلوی دستگاه
- امکان پیکربندی با Easergy Pro
- ارتباط USB
- ارتباط RS485
- چند ورودی و خروجی دیجیتال
- مناسب برای کاربردهای LV و MV
اشنایدر همچنین برای محصول REL15013 به نصب سریع با گیره‌های فنری و بدنه داخلی با درجه حفاظت IP20 اشاره کرده است.
هنگام خرید REL15013 به چه نکاتی توجه کنیم؟
در زمان خرید رله حفاظتی اشنایدر فقط نام P1F کافی نیست. خانواده P1F دارای چندین کد سفارش است و باید Part Number دقیق بررسی شود.
برای این محصول کد موردنظر:
REL15013
است.
قبل از سفارش این موارد را کنترل کنید:
- کد دقیق روی لیبل
- ولتاژ تغذیه
- تعداد CT
- مشخصات Io
- تعداد ورودی‌های دیجیتال
- تعداد خروجی‌ها
- پورت ارتباطی
- تطابق با نقشه تابلو
- نوع CT پروژه
- مشخصات کلید قدرت
به‌خصوص هنگام جایگزینی یک رله موجود، بهتر است عکس کامل لیبل و ترمینال‌ها نیز بررسی شود.
آیا REL15013 برای هر تابلو برق مناسب است؟
خیر.
اینکه یک رله از نظر فنی قدرتمند باشد به این معنی نیست که برای هر تابلو و هر شبکه‌ای مناسب است.
انتخاب رله باید بر اساس مواردی مانند:
ولتاژ شبکه، جریان نامی، CT Ratio، نوع سیستم اتصال زمین، سطح اتصال کوتاه و فلسفه حفاظت
انجام شود.
همچنین تنظیم اشتباه رله می‌تواند باعث تریپ بی‌مورد یا عدم عملکرد مناسب هنگام خطا شود.
REL15013 ساخت کجاست؟

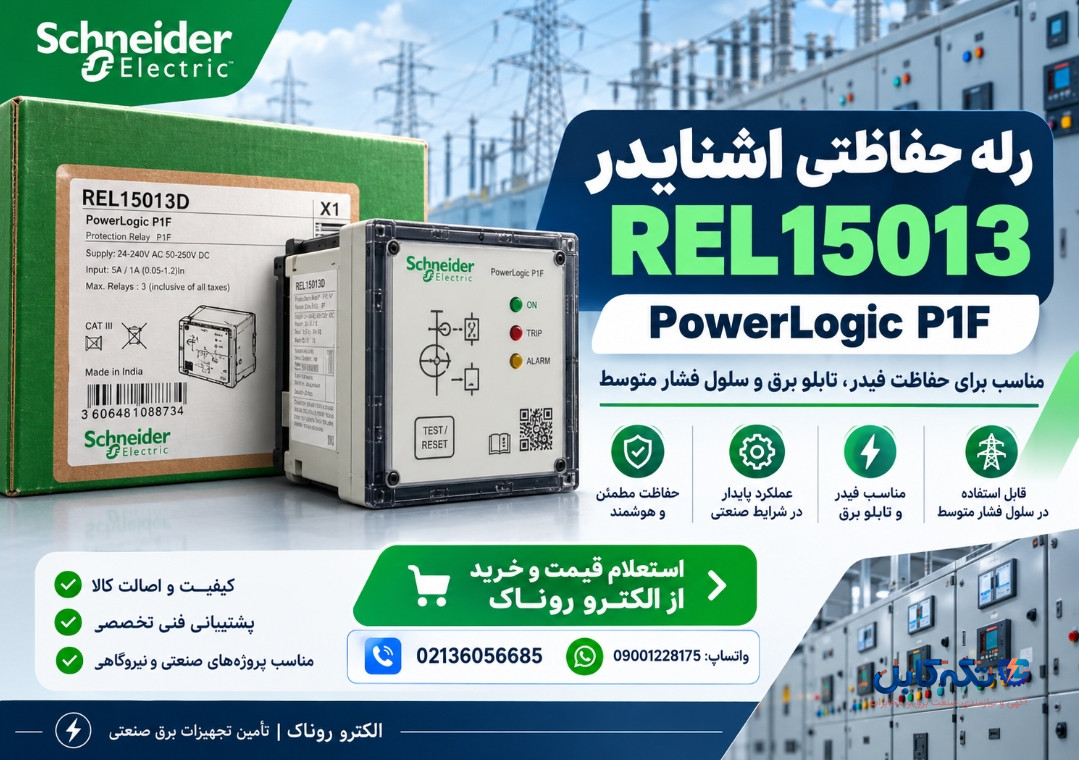

روی بسته‌بندی نمونه‌ای که فرستادید عبارت Made in India درج شده است.
در عین حال محصول متعلق به برند Schneider Electric و خانواده PowerLogic P1 است. برای خرید تجهیزات اشنایدر بهتر است علاوه بر کشور سازنده، اصالت کد محصول، بسته‌بندی، شماره سریال و مشخصات فنی روی لیبل بررسی شود.
جمع‌بندی
Schneider Electric PowerLogic P1F REL15013 یک رله حفاظتی دیجیتال برای کاربردهای صنعتی و شبکه‌های برق است که دارای 3 ورودی CT، ورودی 1Io، چهار ورودی دیجیتال، هشت خروجی دیجیتال، RS485 و USB است. مشخصات رسمی اشنایدر نیز همین ترکیب سخت‌افزاری را برای کد REL15013 اعلام می‌کند.
این رله می‌تواند در حفاظت فیدرها، تابلوهای صنعتی و سلول‌های فشار متوسط مورد استفاده قرار گیرد، اما انتخاب و تنظیم نهایی آن باید مطابق مشخصات فنی پروژه انجام شود.
خرید و استعلام رله اشنایدر REL15013 از الکترو روناک
برای خرید رله حفاظتی Schneider Electric PowerLogic P1F مدل REL15013، استعلام قیمت روز، بررسی موجودی و تأمین تجهیزات برق صنعتی با الکترو روناک در ارتباط باشید.
📞 تماس با الکترو روناک: 02136056685
🟢 واتساپ و ارسال استعلام: 09001228175
برای استعلام سریع، بهتر است کد REL15013، تعداد موردنیاز و عکس لیبل تجهیز را از طریق واتساپ ارسال کنید تا مدل دقیق بررسی شود.
همچنین در بخش‌های مختلف مقاله، CTA را می‌توانی این‌طور تکرار کنی:
برای اطلاع از قیمت و موجودی REL15013 با الکترو روناک تماس بگیرید: 02136056685 یا از طریق واتساپ 09001228175 مشخصات سفارش خود را ارسال کنید.
الکترو روناک – تهران، لاله‌زار جنوبی، کوچه بوشهری، مجتمع تجاری خورشید، واحد ۱۵.
