معرفی برقگیر فشار قوی پارس PAP2-M
برقگیرهای فشار قوی از مهم‌ترین تجهیزات حفاظتی در شبکه‌های انتقال و توزیع انرژی الکتریکی محسوب می‌شوند. این تجهیزات با محدودکردن اضافه‌ولتاژهای گذرا، نقش مؤثری در حفاظت از ترانسفورماتورها، تجهیزات پست‌های برق و سایر اجزای حساس شبکه دارند.
برقگیر پلیمری مدل PAP2-M-Large Plate یکی از طرح‌های شرکت تجهیزات انتقال برق پارس (Pars Electrical Transmission Equipment Co.) است که با بدنه سیلیکونی و اتصالات فلزی برای استفاده در تأسیسات فشار قوی طراحی شده است.
این محصول دارای ساختاری استوانه‌ای با پره‌های عایقی متعدد، ترمینال اتصال خط در قسمت فوقانی و صفحه نصب فلزی در بخش پایینی است.
طراحی بدنه و فاصله خزشی نسبتاً بلند، از ویژگی‌های قابل توجه این مدل محسوب می‌شود.
در این مقاله با مشخصات فنی، ساختار، کاربردها و نکات مهم خرید برقگیر PAP2-M آشنا می‌شویم.
مشخصات فنی برقگیر پلیمری PAP2-M پارس

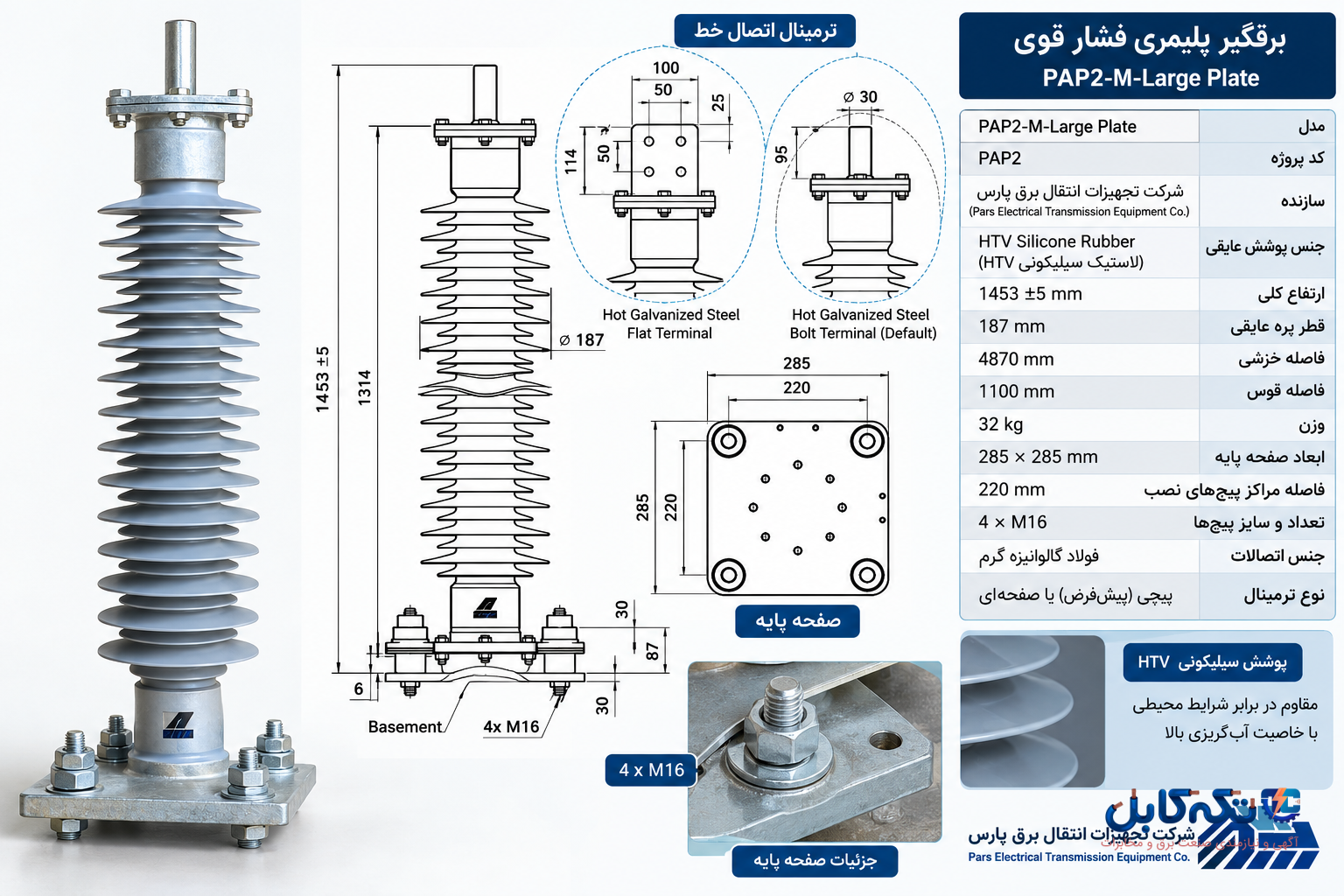

بر اساس نقشه فنی منتشرشده برای این مدل، مشخصات زیر قابل استخراج است:
- نام محصول: برقگیر پلیمری فشار قوی
- سازنده: شرکت تجهیزات انتقال برق پارس
- مدل نقشه: PAP2-M-Large Plate
- کد پروژه: PAP2
- جنس پوشش عایقی: لاستیک سیلیکونی HTV
- ارتفاع کلی: ۱۴۵۳ میلی‌متر با تلرانس ۵ میلی‌متر
- فاصله خزشی (Creepage Distance): ۴۸۷۰ میلی‌متر
- فاصله قوس (Arcing Distance): ۱۱۰۰ میلی‌متر
- قطر خارجی پره عایقی مشخص‌شده: ۱۸۷ میلی‌متر
- وزن: ۳۲ کیلوگرم
- ابعاد صفحه پایه: ۲۸۵ × ۲۸۵ میلی‌متر
- فاصله مراکز پیچ‌های نصب پایه: ۲۲۰ میلی‌متر
- تعداد و سایز پیچ‌های نصب: ۴ عدد M16
- جنس اتصالات بالایی: فولاد گالوانیزه گرم
- نوع اتصال بالایی: ترمینال پیچی یا صفحه‌ای
- نوع پایه: صفحه فلزی بزرگ (Large Plate)
نکته مهم اینکه مشخصات فوق مربوط به ابعاد و ساختار مکانیکی محصول هستند. برای تعیین دقیق ولتاژ نامی، حداکثر ولتاژ کار دائم، جریان تخلیه نامی و ظرفیت جذب انرژی، باید دیتاشیت الکتریکی همان مدل بررسی شود.
برقگیر پلیمری فشار قوی چگونه عمل می‌کند؟
برقگیر فشار قوی یا Surge Arrester تجهیزی حفاظتی است که برای محدودکردن اضافه‌ولتاژهای گذرا در شبکه برق استفاده می‌شود.
در شبکه‌های انتقال انرژی، عوامل مختلفی می‌توانند باعث افزایش ناگهانی ولتاژ شوند؛ از جمله:
- برخورد صاعقه به خطوط انتقال برق
- اضافه‌ولتاژهای ناشی از کلیدزنی
- قطع و وصل تجهیزات قدرت
- برخی شرایط گذرای شبکه
- انتشار موج‌های اضافه‌ولتاژ در خطوط و پست‌ها
در برقگیرهای اکسید فلزی بدون فاصله هوایی، عناصر مقاومتی غیرخطی معمولاً از جنس اکسید روی (ZnO) هستند.
این عناصر در شرایط عادی جریان بسیار محدودی از خود عبور می‌دهند، اما هنگام وقوع اضافه‌ولتاژ گذرا، جریان بیشتری را هدایت کرده و ولتاژ دو سر تجهیز را محدود می‌کنند.
پس از پایان اضافه‌ولتاژ، برقگیر به وضعیت عملکرد عادی بازمی‌گردد؛ مشروط بر اینکه تنش واردشده از حدود طراحی آن فراتر نرفته باشد.
توجه: نوع و آرایش دقیق عناصر داخلی مدل PAP2-M باید از اطلاعات رسمی سازنده تأیید شود.
بررسی بدنه سیلیکونی HTV در برقگیر PAP2-M
یکی از ویژگی‌های مهم این مدل، استفاده از پوشش سیلیکونی HTV است.
HTV مخفف High Temperature Vulcanized بوده و به نوعی لاستیک سیلیکونی ولکانیزه‌شده در دمای بالا اشاره دارد.
این نوع پوشش در ساخت بسیاری از تجهیزات عایقی فشار قوی کاربرد دارد.
مزایای استفاده از پوشش سیلیکونی
۱. خاصیت آب‌گریزی
سطح سیلیکونی می‌تواند از تشکیل فیلم پیوسته آب بر روی بدنه جلوگیری کند. این ویژگی به محدودشدن جریان‌های نشتی سطحی کمک می‌کند.
۲. عملکرد مناسب در محیط‌های آلوده
در مناطق دارای گردوغبار، رطوبت یا آلودگی صنعتی، طراحی مناسب پوشش پلیمری و فاصله خزشی اهمیت زیادی دارد.
۳. وزن مناسب نسبت به برخی طرح‌های چینی
تجهیزات پلیمری در بسیاری از طراحی‌ها می‌توانند نسبت به نمونه‌های مشابه با پوشش چینی وزن کمتری داشته باشند.
۴. مقاومت محیطی
استفاده از ترکیبات مناسب سیلیکونی می‌تواند به مقاومت پوشش در برابر شرایط جوی و فرسایش سطحی کمک کند.
البته کیفیت مواد اولیه، طراحی آب‌بندی و نتایج آزمون‌های استاندارد نقش مهمی در عملکرد نهایی دارند.
اهمیت فاصله خزشی ۴۸۷۰ میلی‌متری
یکی از مشخصات شاخص برقگیر PAP2-M، فاصله خزشی برابر با ۴۸۷۰ میلی‌متر است.
فاصله خزشی یا Creepage Distance، کوتاه‌ترین مسیر اندازه‌گیری‌شده روی سطح عایق میان قسمت‌های رسانای دارای اختلاف پتانسیل است.
این پارامتر در طراحی تجهیزات فشار قوی اهمیت زیادی دارد؛ زیرا وجود رطوبت، گردوغبار و آلودگی روی سطح عایق می‌تواند احتمال ایجاد جریان نشتی و تخلیه سطحی را افزایش دهد.
فاصله خزشی مناسب به افزایش قابلیت تحمل آلودگی سطحی کمک می‌کند.
به همین دلیل هنگام انتخاب برقگیر برای مناطق ساحلی، مناطق صنعتی و محیط‌های آلوده، باید فاصله خزشی متناسب با سطح ولتاژ و شدت آلودگی محیط بررسی شود.
نکته مهم این است که عدد ۴۸۷۰ میلی‌متر به‌تنهایی تعیین‌کننده سطح ولتاژ نامی برقگیر نیست.
فاصله قوس ۱۱۰۰ میلی‌متری چه اهمیتی دارد؟
در نقشه برقگیر PAP2-M، فاصله قوس برابر با ۱۱۰۰ میلی‌متر اعلام شده است.
فاصله قوس یا Arcing Distance به کوتاه‌ترین فاصله هوایی میان الکترودها یا بخش‌های فلزی مربوط اشاره دارد.
این پارامتر یکی از مشخصات هندسی مؤثر در طراحی عایقی تجهیز محسوب می‌شود.
با این حال، فاصله قوس را نباید با ولتاژ تحمل ضربه صاعقه یا سطح عایقی نامی یکسان دانست.
تعیین عملکرد عایقی واقعی تجهیز نیازمند اطلاعات آزمون‌های الکتریکی و استانداردهای مربوط است.
بررسی صفحه پایه Large Plate
در طراحی این محصول، از یک صفحه پایه فلزی با ابعاد ۲۸۵ در ۲۸۵ میلی‌متر استفاده شده است.
این صفحه دارای چهار محل اتصال پیچ M16 است.
فاصله مراکز پیچ‌های نصب برابر با ۲۲۰ میلی‌متر در دو جهت مشخص شده است.
این ویژگی برای مهندسان طراح سازه‌های پست و پیمانکاران نصب اهمیت دارد؛ زیرا هنگام جایگزینی برقگیر قدیمی، باید ابعاد صفحه پایه و سوراخ‌های نصب با سازه موجود تطابق داشته باشد.
پیش از سفارش، لازم است نقشه سازه، محل نصب و مشخصات اتصالات بررسی شود.
انواع ترمینال اتصال در مدل PAP2-M
در نقشه فنی دو نوع ترمینال بالایی نمایش داده شده است:
ترمینال پیچی گالوانیزه گرم
این ترمینال با عنوان Hot Galvanized Steel Bolt Terminal مشخص شده و در نقشه به‌عنوان گزینه پیش‌فرض معرفی شده است.
ترمینال صفحه‌ای گالوانیزه گرم
گزینه دوم، ترمینال صفحه‌ای یا Flat Terminal است.
انتخاب نوع اتصال باید بر اساس طراحی شینه، هادی، کانکتور و الزامات نصب پروژه انجام شود.
در هنگام خرید برقگیر، مشخص‌کردن نوع ترمینال از بروز مشکلات اجرایی و نیاز به ساخت اتصالات اضافی جلوگیری می‌کند.
کاربرد برقگیر پلیمری فشار قوی در صنعت برق
برقگیرهای فشار قوی بسته به مشخصات الکتریکی و طراحی خود، در بخش‌های مختلف شبکه مورد استفاده قرار می‌گیرند.
مهم‌ترین کاربردهای این خانواده از تجهیزات عبارت‌اند از:
حفاظت از ترانسفورماتورهای قدرت
ترانسفورماتورهای قدرت از تجهیزات گران‌قیمت و حیاتی پست‌های برق هستند.
اضافه‌ولتاژهای گذرا می‌توانند به سیستم عایقی آن‌ها آسیب وارد کنند.
انتخاب و نصب صحیح برقگیر به محدودکردن تنش‌های اضافه‌ولتاژی واردشده به ترانسفورماتور کمک می‌کند.
حفاظت از تجهیزات پست‌های فشار قوی
در پست‌های انتقال و فوق توزیع، برقگیرها بخشی از سیستم هماهنگی عایقی هستند.
استفاده صحیح از آن‌ها می‌تواند احتمال آسیب ناشی از اضافه‌ولتاژهای گذرا به تجهیزات حساس را کاهش دهد.
حفاظت در ورودی خطوط انتقال
در نقاط ورود خطوط هوایی به پست‌ها، امکان ورود موج‌های اضافه‌ولتاژ ناشی از صاعقه وجود دارد.
برقگیرهای متناسب با سطح ولتاژ شبکه می‌توانند نقش مهمی در محدودسازی این امواج ایفا کنند.
پروژه‌های صنعتی و زیرساختی
تأسیسات بزرگ صنعتی، مجتمع‌های فولادی، صنایع نفت و گاز و نیروگاه‌ها نیز ممکن است به تجهیزات حفاظت در برابر اضافه‌ولتاژ در بخش فشار قوی شبکه خود نیاز داشته باشند.
استفاده از مدل PAP2-M در هر یک از این کاربردها منوط به تأیید تناسب مشخصات الکتریکی و مکانیکی آن با پروژه است.
هنگام خرید برقگیر PAP2-M چه مواردی را بررسی کنیم؟
خرید برقگیر فشار قوی صرفاً بر اساس شکل ظاهری یا ابعاد مکانیکی توصیه نمی‌شود.
پیش از ثبت سفارش، باید اطلاعات زیر مشخص شوند:
ولتاژ نامی (Ur): ولتاژ نامی برقگیر باید با مشخصات سیستم و شرایط اضافه‌ولتاژ موقت هماهنگ باشد.
حداکثر ولتاژ کار دائم (Uc یا MCOV): این مقدار نشان می‌دهد برقگیر چه ولتاژی را می‌تواند به‌صورت پیوسته تحمل کند.
جریان تخلیه نامی: مقدار جریان تخلیه باید با کلاس و طراحی حفاظتی برقگیر متناسب باشد.
سطح حفاظتی: ولتاژ باقی‌مانده برقگیر در جریان‌های تخلیه مشخص باید برای حفاظت از تجهیزات موردنظر مناسب باشد.
ظرفیت جذب انرژی: توانایی برقگیر در تحمل تنش‌های انرژی باید متناسب با شرایط شبکه بررسی شود.
فاصله خزشی: تناسب این فاصله با ولتاژ سیستم و میزان آلودگی محیط ضروری است.
مشخصات مکانیکی: ارتفاع، وزن، نوع پایه و اتصالات باید با نقشه اجرایی پروژه سازگار باشند.
مدارک فنی: درخواست کاتالوگ، گزارش آزمون‌ها و تأییدیه‌های مرتبط هنگام خرید تجهیزات فشار قوی اهمیت زیادی دارد.
قیمت برقگیر پلیمری فشار قوی پارس PAP2-M
قیمت برقگیر فشار قوی به عوامل مختلفی بستگی دارد.
سطح ولتاژ، کلاس تخلیه، ظرفیت انرژی، طراحی بدنه، نوع اتصالات، تعداد سفارش و شرایط تأمین از جمله عوامل مؤثر بر قیمت هستند.
برای دریافت قیمت دقیق مدل PAP2-M، بهتر است نقشه فنی محصول به همراه مشخصات الکتریکی موردنیاز پروژه ارائه شود.
همچنین در سفارش‌های پروژه‌ای، تعداد موردنیاز و زمان تحویل می‌تواند در شرایط پیشنهاد فروش مؤثر باشد.
استعلام قیمت و تأمین برقگیر فشار قوی از الکتروروناک
اگر برای پروژه‌های انتقال نیرو، پست‌های برق یا تأسیسات صنعتی به دنبال خرید برقگیر پلیمری فشار قوی هستید، می‌توانید درخواست تأمین خود را برای بررسی به مجموعه الکتروروناک ارسال کنید.
الکتروروناک در حوزه معرفی و تأمین تجهیزات صنعت برق فعالیت دارد و امکان ثبت درخواست استعلام برای تجهیزات تخصصی شبکه را فراهم می‌کند.
برای استعلام مدل PAP2-M پیشنهاد می‌شود اطلاعات زیر را ارسال کنید:
- تصویر یا نقشه فنی برقگیر
- مدل دقیق موردنیاز
- ولتاژ نامی و مشخصات الکتریکی
- تعداد سفارش
- نوع ترمینال موردنیاز
- محل پروژه و زمان تحویل درخواستی
ارتباط برای استعلام و خرید
فروشگاه تجهیزات برق الکتروروناک
تلفن و واتساپ: ۰۹۰۰۱۲۲۸۱۷۵
مشاهده صفحه معرفی فروشگاه الکتروروناک
برای بررسی امکان تأمین برقگیر PAP2-M و دریافت پیشنهاد قیمت، می‌توانید نقشه فنی و مشخصات پروژه خود را از طریق واتساپ ارسال کنید.
سوالات متداول درباره برقگیر PAP2-M
برقگیر PAP2-M ساخت کدام شرکت است؟
بر اساس نقشه فنی ارائه‌شده، این مدل متعلق به شرکت تجهیزات انتقال برق پارس (Pars Electrical Transmission Equipment Co.) است.
جنس بدنه برقگیر PAP2-M چیست؟
در نقشه فنی، جنس پوشش عایقی محصول HTV Silicone Rubber یا لاستیک سیلیکونی HTV اعلام شده است.
وزن برقگیر PAP2-M چقدر است؟
وزن اعلام‌شده در نقشه برابر با ۳۲ کیلوگرم است.
فاصله خزشی این برقگیر چقدر است؟
فاصله خزشی مدل مورد بررسی ۴۸۷۰ میلی‌متر اعلام شده است.
آیا برقگیر PAP2-M برای شبکه ۱۳۲ یا ۲۳۰ کیلوولت مناسب است؟
از روی نقشه مکانیکی نمی‌توان سطح ولتاژ نامی آن را به‌طور قطعی تعیین کرد. برای تأیید کاربرد در شبکه ۱۳۲ یا ۲۳۰ کیلوولت باید مشخصات الکتریکی رسمی سازنده بررسی شود.
آیا امکان استعلام قیمت این مدل وجود دارد؟
بله. می‌توانید مشخصات فنی و تعداد موردنیاز را برای بررسی امکان تأمین و اعلام قیمت به الکتروروناک ارسال کنید.
جمع‌بندی
برقگیر پلیمری فشار قوی مدل PAP2-M-Large Plate از طرح‌های شرکت تجهیزات انتقال برق پارس است که در نقشه فنی آن، استفاده از پوشش سیلیکونی HTV، فاصله خزشی ۴۸۷۰ میلی‌متری، فاصله قوس ۱۱۰۰ میلی‌متری و پایه فلزی ۲۸۵ در ۲۸۵ میلی‌متری مشخص شده است.
این ویژگی‌ها اطلاعات مهمی برای بررسی ابعاد، طراحی عایقی و شرایط نصب تجهیز در اختیار مهندسان و خریداران قرار می‌دهند.
با این حال، انتخاب نهایی برقگیر باید بر اساس مشخصات کامل الکتریکی، شرایط شبکه و مدارک فنی تأییدشده انجام شود.
برای استعلام قیمت، بررسی مشخصات و درخواست تأمین برقگیرهای فشار قوی پارس، با الکتروروناک تماس بگیرید.
واتساپ فروش: ۰۹۰۰۱۲۲۸۱۷۵
