برای بررسی تولیدکنندگان سکسیونر در ایران، نام شرکت تنها نقطه شروع است. نوع تجهیز، مدل محصول، قابلیت قطع، مشخصات عایقی، تحمل اتصال کوتاه و مدارک آزمون باید با نیاز پروژه تطبیق داده شوند.
در بازار، عنوان «سکسیونر» گاهی برای جداکننده معمولی، کلید قطع زیر بار یا مجموعه‌های موتوردار و اتوماسیون‌شده استفاده می‌شود. این محصولات وظایف یکسانی ندارند و نباید صرفاً بر اساس نام تجاری مقایسه شوند.
در این راهنما، چند نام قابل بررسی در بازار ایران را معرفی می‌کنیم و توضیح می‌دهیم پیش از انتخاب سازنده یا دریافت قیمت چه اطلاعاتی لازم است.
این معرفی، فهرست جامع سازندگان یا تأییدیه خرید برای تمام محصولات یک شرکت نیست. وضعیت هر مدل و پذیرش آن در پروژه باید جداگانه بررسی شود.
🟢 ارسال مشخصات و استعلام سکسیونر از الکتروروناک
سکسیونر چیست؟
سکسیونر یا Disconnector تجهیزی برای ایجاد جدایی عایقی در مدار است. سکسیونر معمولی برای قطع جریان بار یا اتصال کوتاه طراحی نشده است؛ قابلیت‌های محدود کلیدزنی آن نیز باید از مشخصات نامی محصول بررسی شوند.
در مقابل، کلید قطع زیر بار یا LBS می‌تواند جریان‌های تعریف‌شده در محدوده نامی خود را قطع کند.
اگر تجهیز علاوه بر وظیفه کلیدزنی، الزامات جداسازی را نیز تأمین کند، عنوان فنی Switch-disconnector مطرح می‌شود.
جداسازی مدار، به‌تنهایی اثبات بی‌برقی و تکمیل ایمن‌سازی محل کار نیست. عملیات بهره‌برداری باید مطابق دستورالعمل مصوب شبکه انجام شود.
تفاوت سکسیونر، کلید قطع زیر بار و دژنکتور
| تجهیز | وظیفه اصلی | قطع جریان بار | قطع جریان اتصال کوتاه |
|---|---|---|---|
| سکسیونر معمولی | جداسازی عایقی | نباید بدون قابلیت نامی فرض شود | وظیفه آن نیست |
| کلید قطع زیر بار | کلیدزنی جریان‌های تعریف‌شده | در محدوده مشخصات محصول | نباید به‌صورت عمومی فرض شود |
| دژنکتور | قطع و وصل جریان و قطع خطا | در محدوده نامی | در محدوده قدرت قطع نامی |
| کلید ارت | زمین‌کردن بخش مربوط مطابق طرح | برای این منظور انتخاب نمی‌شود | تحمل یا وصل خطا، تابع مشخصات نامی است |
تحمل جریان اتصال کوتاه با قدرت قطع اتصال کوتاه متفاوت است. عددی مانند «۲۰ کیلوآمپر برای سه ثانیه» ممکن است مشخصه تحمل باشد، نه توانایی قطع خطا.
معرفی چند نام برای بررسی در بازار ایران
پارس سوئیچ
پارس سوئیچ از نام‌های مطرح در بررسی تجهیزات کلیدزنی شبکه برق ایران است.
برای استعلام، نام شرکت را همراه با خانواده و مدل دقیق محصول اعلام کنید. جداکننده، کلید قطع زیر بار و کلید قدرت را نباید صرفاً به دلیل یکسان‌بودن سازنده، معادل یکدیگر در نظر گرفت.
در بررسی پیشنهاد بخواهید این موارد روشن باشند:
- عنوان فنی و کد محصول
- محل نصب داخلی یا خارجی
- وظایف قطع، وصل و جداسازی
- مشخصات جریان و عایق
- مکانیزم و متعلقات
- مدارک آزمون و شرایط تحویل
اطلاعات محصول و مدارک به‌روز باید از پارس سوئیچ یا مسیر رسمی معرفی‌شده توسط سازنده دریافت شوند.
پارس کلید تابان
در فهرست رسمی محصولات پارس کلید تابان، سکسیونر گازی زمینی، سکسیونر گازی هوایی و تجهیزات مرتبط با اتوماسیون معرفی شده‌اند.
برای مقایسه، مشخص شود پیشنهاد مربوط به کدام محصول و چه پیکربندی‌ای است. وجود تجهیز در سبد شرکت، به معنی همراه‌بودن تمام امکانات اتوماسیون در هر سفارش نیست.
مکانیزم، تابلو کنترل، تغذیه، حسگرها و تجهیزات مخابراتی باید در فهرست اقلام قرارداد مشخص شوند.
آتیه سازان انرژی آریا

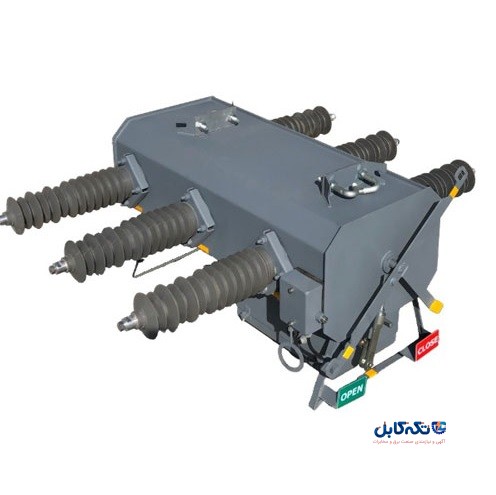

این شرکت در معرفی منتشرشده خود، تولید کلید هوایی قابل قطع زیر بار با عملکرد دستی و موتوردار را اعلام کرده است. معرفی منتشرشده شرکت
برای تصمیم خرید، کاتالوگ مدل موردنظر، مدارک آزمون و انطباق با مشخصات پروژه را دریافت کنید. ادعای سابقه همکاری یا تأییدیه در یک معرفی، جایگزین کنترل مدارک معتبر و مرتبط با سفارش نیست.
آیا هر نام موجود در بازار، تولیدکننده است؟
خیر. شرکت‌ها ممکن است نقش‌های متفاوتی داشته باشند:
- سازنده کلید
- مونتاژکننده مجموعه
- تولیدکننده تابلو با استفاده از کلید شرکت دیگر
- نماینده فروش
- واردکننده یا تأمین‌کننده
- پیمانکار نصب و اتوماسیون
در پیش‌فاکتور بخواهید سازنده کلید، سازنده مجموعه و تأمین‌کننده، هرجا متفاوت هستند، مشخص شوند.
این تفکیک برای بررسی مدارک آزمون، خدمات پس از فروش و تأمین قطعات اهمیت دارد.
انواع سکسیونر را چگونه مقایسه کنیم؟
عنوان‌های بازار بر معیارهای متفاوتی تکیه دارند:
| عنوان | معیار دسته‌بندی |
|---|---|
| هوایی یا تابلویی | محل و آرایش نصب |
| دستی یا موتوری | نوع مکانیزم فرمان |
| هوا‌عایق یا گازعایق | ساختمان عایقی |
| جداکننده یا قطع زیر بار | وظیفه کلیدزنی |
| مجهز به RTU | امکانات کنترل و ارتباط |
برای مثال، یک محصول می‌تواند هم‌زمان هوایی، گازعایق، موتوردار و قابل قطع زیر بار باشد.
همچنین، وجود گاز SF6 یا موتور، به‌تنهایی قابلیت قطع بار یا خطا را تعیین نمی‌کند.
سکسیونر موتوری چه امکاناتی دارد؟
موتوری‌بودن یعنی مکانیزم برای عملکرد برقی طراحی شده است. کنترل از راه دور و اتصال به مرکز کنترل به تجهیزات و پیکربندی بیشتری نیاز دارند.
در سفارش اتوماسیون بررسی کنید:
- ولتاژ تغذیه موتور و کنترل
- منبع تغذیه و پشتیبان
- وضعیت‌نماها و کنتاکت‌های کمکی
- فرمان محلی و راه دور
- اینترلاک‌ها
- RTU و پروتکل ارتباطی
- حسگرهای جریان و ولتاژ
- مودم و تجهیزات ارتباطی
- آزمون ارتباط با سامانه بهره‌بردار
نام سکشنالایزر نیز نباید صرفاً معادل سکسیونر موتوری فرض شود. منطق عملکرد و هماهنگی حفاظتی آن باید مشخص باشد.
استانداردهای مرتبط با سکسیونر و LBS
استاندارد باید با وظیفه محصول انتخاب شود.
- IEC 62271-102: جداکننده‌ها و کلیدهای ارت AC
- IEC 62271-103: کلیدها و کلیدهای جداکننده‌دار با قابلیت‌های نامی قطع و وصل، در دامنه کاربرد مربوط
برای مجموعه تابلو، کلید قدرت یا ترکیب کلید و فیوز، بخش‌های دیگری نیز می‌توانند مرتبط باشند.
در قرارداد، شماره و ویرایش استاندارد و مشخصات آزمون را روشن کنید. عبارت عمومی «مطابق IEC» برای ارزیابی فنی کافی نیست.
مشخصات لازم برای مقایسه تولیدکنندگان
| موضوع | اطلاعات موردنیاز |
|---|---|
| کاربرد | جداسازی، قطع زیر بار یا وظیفه دیگر |
| ولتاژ | ولتاژ شبکه و رده تجهیز |
| جریان | جریان دائم نامی |
| اتصال کوتاه | تحمل کوتاه‌مدت و مدت آن، تحمل پیک و قابلیت وصل یا قطع مرتبط |
| عایق | سطوح تحمل و الزامات جداسازی |
| نصب | داخل تابلو، روی تیر یا سازه |
| مکانیزم | دستی یا موتوری و تغذیه |
| محیط | ارتفاع، دما، آلودگی و رطوبت |
| کنترل | اینترلاک، وضعیت‌نما و امکانات ارتباطی |
| مدارک | نقشه، دیتاشیت و گزارش‌های آزمون |
مقادیر جریان یا ولتاژ یک مدل را نباید به تمام محصولات همان سازنده تعمیم داد.
تأییدیه توانیر یا وندورلیست را چگونه بررسی کنیم؟
عبارت «دارای تأییدیه» باید با مدرک مرتبط کنترل شود.
بررسی کنید:
- صادرکننده تأییدیه کدام نهاد است؟
- مدرک مربوط به چه مدل یا خانواده محصولی است؟
- دامنه ولتاژ، جریان و پیکربندی آن چیست؟
- وضعیت و مدت اعتبار چگونه است؟
- آیا کارفرمای پروژه آن را می‌پذیرد؟
- محصول قابل تحویل با مدل تأییدشده تطابق دارد؟
پذیرش یک مدل در یک پروژه، الزاماً پذیرش تمام محصولات شرکت در همه شرکت‌های برق نیست.
آیا فاصله قطع همیشه قابل مشاهده است؟
در جداکننده‌های باز، ممکن است موقعیت تیغه و فاصله قطع مستقیماً دیده شوند. در تجهیزات محفظه‌دار، مشاهده مستقیم همه اجزای داخلی الزاماً ممکن نیست.
در این حالت باید مشخص شود تجهیز چگونه الزامات جداسازی، نشان‌دهی وضعیت و اینترلاک‌های مربوط را تأمین می‌کند.
بنابراین، عبارت «تمام سکسیونرها فاصله هوایی قابل مشاهده دارند» توصیف دقیقی برای همه ساختمان‌ها نیست.
قیمت سکسیونر تولید داخل چگونه تعیین می‌شود؟
قیمت به مشخصات کل مجموعه وابسته است:
- وظیفه و رده الکتریکی
- نوع نصب و عایق
- مکانیزم دستی یا موتوری
- کلید ارت و اینترلاک‌ها
- متعلقات نصب
- تابلو کنترل و تغذیه
- تجهیزات اندازه‌گیری و مخابرات
- مدارک و آزمون‌های درخواستی
- تعداد و زمان تحویل
- خدمات نصب و راه‌اندازی
قیمت یک کلید تنها را با مجموعه کامل دارای کنترل، تغذیه و تجهیزات ارتباطی مقایسه نکنید.
مزایایی مانند تحویل سریع‌تر یا دسترسی بهتر به قطعه نیز باید برای همان سازنده و سفارش تأیید شوند؛ داخلی‌بودن به‌تنهایی آن‌ها را تضمین نمی‌کند.
نمونه درخواست استعلام سکسیونر
«استعلام کلید قطع زیر بار مناسب شبکه ۲۰ کیلوولت، نصب هوایی، جریان دائم ۶۳۰ آمپر، مشخصات اتصال کوتاه و عایقی مطابق پیوست، با مکانیزم موتوری. لطفاً سازنده، کد مدل، مدارک آزمون و فهرست دقیق تجهیزات کنترل، تغذیه و نصب، همراه با قیمت و زمان تحویل اعلام شود.»
این متن قالب درخواست است؛ مقادیر و قابلیت‌های نهایی باید مطابق طراحی پروژه تعیین شوند.
🟢 ارسال مشخصات فنی و دریافت پیش‌فاکتور
خرید سکسیونر و تجهیزات شبکه از الکتروروناک
برای بررسی شرایط تأمین سکسیونر، کلید قطع زیر بار، تجهیزات فرمان و سایر ملزومات فشار متوسط با فروشگاه الکتروروناک در ارتباط باشید.
دیتاشیت، نقشه، برندهای مورد تأیید، تعداد و محل تحویل را ارسال کنید تا پیشنهاد بر اساس نیاز واقعی پروژه بررسی شود.
📍 تهران، لاله‌زار جنوبی، کوچه بوشهری، ساختمان خورشید، واحد ۱۵
دسترسی سریع
سؤالات متداول تولیدکنندگان سکسیونر
بهترین تولیدکننده سکسیونر در ایران کدام است؟
انتخاب باید برای مدل و پروژه مشخص انجام شود. انطباق فنی، مدارک آزمون، پذیرش کارفرما و شرایط پشتیبانی مهم‌تر از رتبه‌بندی عمومی برندها هستند.
آیا سکسیونر معمولی جریان اتصال کوتاه را قطع می‌کند؟
خیر. تحمل اتصال کوتاه احتمالی آن را نباید با قدرت قطع کلید قدرت اشتباه گرفت.
آیا هر سکسیونر گازی قابل قطع زیر بار است؟
نباید چنین فرضی کرد. قابلیت قطع باید در مشخصات نامی و مدارک همان محصول تأیید شود.
آیا موتور داشتن برای کنترل از راه دور کافی است؟
خیر. تجهیزات کنترل، تغذیه، ارتباط و هماهنگی با سامانه بهره‌بردار نیز باید مشخص شوند.
آیا تأییدیه یک شرکت برای تمام محصولاتش معتبر است؟
الزاماً خیر. دامنه، مدل، پیکربندی و وضعیت اعتبار مدرک باید کنترل شوند.
برای مقایسه قیمت چه اطلاعاتی لازم است؟
کد محصول، مشخصات الکتریکی، مکانیزم، متعلقات، تجهیزات کنترل، مدارک، شرایط پرداخت و زمان تحویل را یکسان و روشن مقایسه کنید.
