ترانسفورماتور ۲۵ کاوا، یکی از ترانسفورماتورهای توزیع با ظرفیت کوچک است که برای تأمین برق در بارهای سبک مانند روشنایی معابر، مجتمعهای مسکونی کوچک (۲ تا ۴ واحد)، کارگاههای صنعتی سبک، مراکز تجاری کوچک و مصارف کشاورزی کاربرد دارد. این ترانسفورماتور معمولاً ولتاژ ۱۱ یا ۲۰ کیلوولت را به ۴۰۰/۲۳۰ ولت یا ۲۴۰/۱۲۰ ولت تبدیل میکند. ⚡🏭
نکات فنی مهم:
· عدد ۲۵ نشاندهنده توان ظاهری بر حسب کاوا (kVA) است. با ضریب قدرت ۰.۸، یک ترانس ۲۵ کاوا حدود ۲۰ کیلووات توان مفید تأمین میکند.
· این ترانسفورماتورها در شبکههای تکفاز و سهفاز تولید میشوند.
· دو نوع اصلی بر اساس عایق: روغنی (هوایی/زمینی) و رزینی (خشک/نصب داخل ساختمان).
مشخصات فنی کلیدی ترانسفورماتور ۲۵ کاوا
بر اساس استانداردهای معتبر بینالمللی، مشخصات زیر برای یک ترانسفورماتور ۲۵ کاوا تعریف شده است :
ولتاژ و توان
· ولتاژ اولیه (فشار قوی): ۱۱ کیلوولت (با قابلیت تحمل نوسان ۱۲.۵- تا ۱۲.۵+ درصد)
· ولتاژ ثانویه (فشار ضعیف): ۴۳۳ ولت (فاز به فاز) / ۲۵۰ ولت (فاز به نول)
· فرکانس نامی: ۵۰ هرتز ± ۵ درصد
· گروه برداری: Dyn-11 (مثلث در سمت فشار قوی، ستاره با نوتر در سمت فشار ضعیف)
· اتصال کوتاه (ولتاژ امپدانس): ۴.۵ درصد (با تلورانس ±۱۰ درصد)
· نوع خنکشوندگی: ONAN (روغن طبیعی – هوای طبیعی)
تلفات و راندمان
مطابق با استاندارد راندمان سطح ۲ (Energy Efficient Level-2)، حداکثر تلفات مجاز در دمای ۷۵ درجه سانتیگراد :
· تلفات بیباری (P0): حدود ۴۵ وات (برای مدلهای مختلف از ۱۸ تا ۴۵ وات متغیر است)
· تلفات باری (Pk): حدود ۲۹۰ وات (برای مدلهای مختلف از ۲۵۰ تا ۳۰۰ وات متغیر است)
· تلفات کل در ۵۰ درصد بار: حداکثر ۱۹۰ وات
· تلفات کل در ۱۰۰ درصد بار: حداکثر ۶۳۵ وات
دمای مجاز
· حداکثر افزایش دمای روغن رویی نسبت به دمای محیط: ۳۵ درجه سانتیگراد
· حداکثر افزایش دمای سیمپیچها نسبت به دمای محیط: ۴۰ درجه سانتیگراد
· کلاس عایقی: A (حداکثر دمای مجاز عایق ۱۰۵ درجه سانتیگراد)
شرایط محیطی نصب
بر اساس استاندارد IS 2026، ترانسفورماتور ۲۵ کاوا برای عملکرد در شرایط زیر طراحی میشود :
· حداکثر دمای محیط: ۵۰ درجه سانتیگراد
· حداقل دمای محیط: ۵- درجه سانتیگراد
· حداکثر رطوبت نسبی: ۱۰۰ درصد
· حداکثر ارتفاع از سطح دریا: ۱۰۰۰ متر (برای ارتفاعات بالاتر کاهش توان لازم است)
ولتاژ تست و عایقبندی
ترانسفورماتور ۲۵ کاوا باید ولتاژهای تست زیر را تحمل کند :
· ولتاژ ضربه صاعقه (BIL): ۷۵ کیلوولت (پیک) (حداقل)
· ولتاژ تست فرکانس صنعتی در سمت فشار قوی: ۲۸ کیلوولت (RMS)
· ولتاژ تست فرکانس صنعتی در سمت فشار ضعیف: ۳ کیلوولت (RMS)
ابعاد و وزن تقریبی
ابعاد و وزن ترانسفورماتور ۲۵ کاوا بسته به برند و نوع ساخت متفاوت است. بر اساس اطلاعات فنی برندهای معتبر داخلی و خارجی:
نوع روغنی (Oil-immersed – Pole Mounted)
· طول: حدود ۶۵۰ تا ۷۵۰ میلیمتر
· عرض: حدود ۶۰۰ تا ۷۰۰ میلیمتر
· ارتفاع: حدود ۸۵۰ تا ۹۵۰ میلیمتر
· وزن کامل: حدود ۲۷۰ تا ۳۵۰ کیلوگرم
· حجم روغن: حدود ۶۰ تا ۸۰ لیتر
نوع رزینی (Dry Type / Encapsulated)
· ارتفاع: حدود ۵۰۸ میلیمتر (۲۰ اینچ)
· عرض: حدود ۳۸۱ میلیمتر (۱۵ اینچ)
· عمق: حدود ۳۴۲ میلیمتر (۱۳.۵ اینچ)
· وزن: حدود ۱۷۴ تا ۱۸۰ کیلوگرم
انواع ترانسفورماتور ۲۵ کاوا

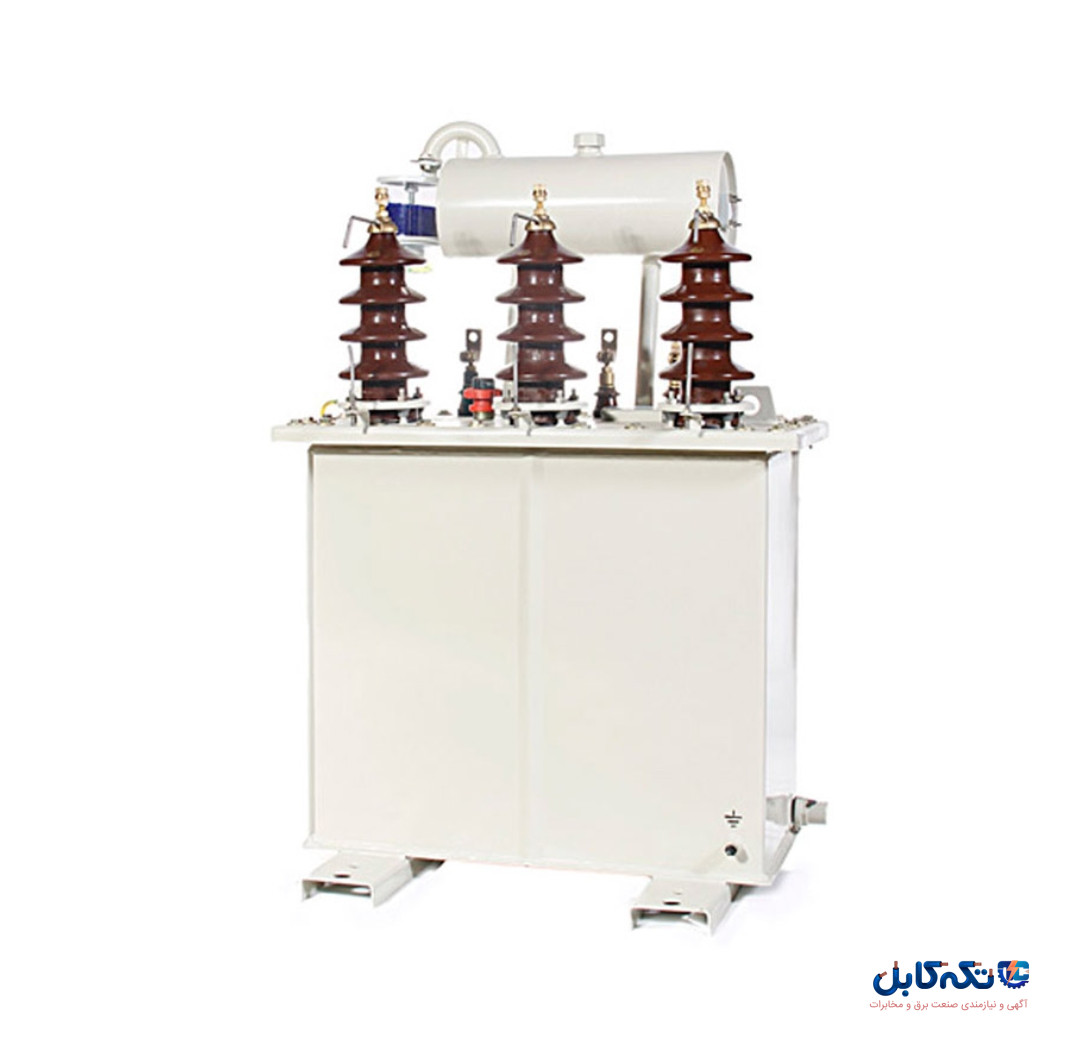

ترانسفورماتور روغنی (Oil-immersed)
این نوع رایجترین گزینه برای نصب در فضای باز و روی دکلهای برق (Pole Mounted) است. ویژگیهای آن :
· مناسب برای مناطق روستایی، سکونتگاههای پراکنده و روشنایی معابر
· مقاوم در برابر شرایط جوی (باران، برف، رطوبت)
· عمر طولانی با نگهداری منظم
· دارای تپ چنجر بدون بار (Off-circuit Tap Changer) در سمت فشار قوی
· محدوده تنظیم ولتاژ: ±2×2.5% یا ±5%
ترانسفورماتور رزینی (Dry Type / Encapsulated)
این نوع برای نصب در محیطهای سرپوشیده و مکانهای حساس استفاده میشود :
· مناسب برای مناطق صنعتی (پتروشیمی، معدن، نیروگاه)
· مناسب برای محیطهای با گرد و غبار و آلودگی بالا
· کلاس عایقی تا ۱۸۰ درجه سانتیگراد (کلاس H)
· درجه حفاظت NEMA 3R (مقاوم در برابر گرد و غبار و باران)
ترانسفورماتور تک فاز (Single-phase)
این نوع برای مصارف خاص و شبکههای تک فاز طراحی شده است:
· ولتاژ اولیه: ۲۴۰ ولت، ۴۸۰ ولت، ۶۰۰ ولت
· ولتاژ ثانویه: ۱۲۰/۲۴۰ ولت
· کاربرد: مصارف خانگی، فروشگاههای کوچک، روشنایی معابر
· خروجی ۱۲۰/۲۴۰ ولت مناسب برای تأمین برق لوازم خانگی استاندارد
اجزای تشکیلدهنده و ویژگیهای ساختاری (نوع روغنی)
هسته (Core)
هسته از ورقهای فولاد سیلیسیم سرد نورد شده با تلفات پایین (CRGO) ساخته میشود.
سیمپیچها (Windings)
· جنس هادی: آلومینیوم (در مدلهای استاندارد و اقتصادی) یا مس (در مدلهای با کیفیت بالا)
· سیمپیچ فشار قوی: اتصال دلتا (مثلث)
· سیمپیچ فشار ضعیف: اتصال ستاره با نوتر خنثی
فواصل عایقی داخلی (حداقل)
بر اساس استانداردهای معتبر :
· فاصله سیمپیچ فشار قوی تا یوغ بالایی: ۲۰ میلیمتر
· فاصله سیمپیچ فشار ضعیف تا هسته: ۳.۵ میلیمتر
· فاصله شعاعی سیمپیچ فشار ضعیف تا فشار قوی: ۱۱ میلیمتر
· فاصله فاز به فاز در سمت فشار قوی: ۱۰ میلیمتر
موارد مصرف و کاربردها
ترانسفورماتور ۲۵ کاوا به دلیل ظرفیت مناسب، در موارد زیر کاربرد دارد :
روشنایی معابر و بلوارها (نورپردازی شهری و جادهای)
تأمین برق مجتمعهای مسکونی کوچک (۲ تا ۴ واحد)
تغذیه کارگاههای صنعتی سبک و تعمیرگاهها
نیرورسانی به مراکز تجاری کوچک و فروشگاههای زنجیرهای کوچک
پروژههای کشاورزی و گلخانههای کوچک
پروژههای زیرساختی و عمرانی (تأمین برق موقت)
مناطق روستایی و سکونتگاههای پراکنده
نکات مهم هنگام خرید ترانسفورماتور ۲۵ کاوا
استانداردها: اطمینان حاصل کنید محصول دارای استانداردهای معتبر بینالمللی مانند IEC 60076، ANSI C57.12.20، CSA C227.3 یا استاندارد ملی ایران ISIRI 355 است .
محل نصب: برای نصب در فضای باز روی دکل برق، از نوع روغنی با بوشینگ چینی استفاده کنید. برای نصب داخل ساختمان یا محیطهای حساس (آلوده، مرطوب)، از نوع رزینی (خشک) استفاده کنید.
تکفاز یا سهفاز: بر اساس نوع شبکه و مصرفکننده، نوع تکفاز یا سهفاز را انتخاب کنید. در شبکههای توزیع ایران، نوع سهفاز با گروه برداری Dyn11 رایج است .
ولتاژ ورودی و خروجی: ولتاژ اولیه و ثانویه را با شبکه و مصرفکننده هماهنگ کنید. ولتاژ اولیه رایج در ایران ۱۱ کیلوولت یا ۲۰ کیلوولت است. ولتاژ ثانویه رایج برای شبکههای سهفاز ۴۰۰/۲۳۰ ولت و برای تکفاز ۲۴۰/۱۲۰ ولت است.
راندمان انرژی: ترانسفورماتورهای کمتلفات با راندمان سطح ۲ مصرف انرژی کمتری دارند و در طولانیمدت هزینه برق را کاهش میدهند. به تلفات بیباری و باری توجه کنید .
تپ چنجر: در شبکههایی که نوسانات ولتاژ وجود دارد، وجود تپ چنجر (۵ پله ±۲.۵ درصد) ضروری است. در برخی پروژههای خاص ممکن است تپ چنجر حذف شود .
برند و گارانتی: از برندهای معتبر و شناختهشده داخلی (مانند ترانسفورماتورهای ایران، الکتروکویر، پارس ترانسفورماتور) یا خارجی (مانند Eaton، Schneider، Hammond) خرید کنید و به گارانتی و خدمات پس از فروش توجه کنید.
نکات ایمنی و نگهداری
قبل از راهاندازی، تستهای تحمل ولتاژ، تست ضربه صاعقه (تا ۷۵ کیلوولت برای سمت ۱۱ کیلوولت)، تست نسبت تبدیل و تست امپدانس اتصال کوتاه باید انجام شود.
در ترانسفورماتورهای روغنی، سطح روغن و کیفیت عایقی آن باید دورهای بررسی شود.
اطمینان حاصل کنید که سیستم ارتینگ به درستی اجرا شده است.
ترانسفورماتور را در محلی با تهویه مناسب نصب کنید و از تابش مستقیم نور خورشید (در صورت امکان) محافظت کنید.
انتخاب ترانسفورماتور ۲۵ کاوا باید بر اساس نیاز واقعی، شرایط محیطی نصب و بودجه انجام شود. برای مصارف روستایی، روشنایی معابر و بارهای سبک، نوع روغنی گزینه مناسب و اقتصادی است. برای محیطهای صنعتی و آلوده، نوع رزینی انتخاب بهتری است. ✨🔧
