سیستم ارتینگ؛ مهمترین بخش ایمنی شبکه برق
سیستم ارتینگ یا اتصال به زمین یکی از حیاتیترین بخشهای هر سیستم الکتریکی است که وظیفه حفاظت از تجهیزات، جلوگیری از برقگرفتگی و تخلیه جریانهای نشتی و صاعقه را بر عهده دارد. اجرای صحیح ارتینگ میتواند خسارات سنگین ناشی از نوسانات برق و اتصال کوتاه را تا حد زیادی کاهش دهد.
امروزه در پروژههای ساختمانی، نیروگاهی، مخابراتی، صنعتی و شبکههای توزیع برق، استفاده از سیستم ارت استاندارد یک الزام مهم محسوب میشود.
سیستم ارتینگ چیست؟
سیستم ارتینگ مجموعهای از تجهیزات شامل چاه ارت، سیم ارت، صفحه مسی، میله ارت و اتصالات است که جریانهای اضافی یا نشتی را به زمین منتقل میکند تا از آسیب به انسان و تجهیزات جلوگیری شود.
هدف اصلی سیستم ارت:
- حفاظت از جان افراد
- جلوگیری از برقگرفتگی
- محافظت از تجهیزات الکتریکی
- کاهش نویز و اختلالات شبکه
- تخلیه جریان صاعقه
انواع سیستم ارتینگ
1. سیستم ارتینگ عمقی (چاه ارت)
این روش رایجترین نوع ارت در ایران است و بیشتر در ساختمانها و پروژههای صنعتی استفاده میشود.
در این روش:
- چاهی با عمق مناسب حفر میشود
- صفحه مسی داخل چاه قرار میگیرد
- از بنتونیت یا مواد کاهنده مقاومت استفاده میشود
مزایا
- مقاومت زمین پایین
- عملکرد مناسب در مناطق خشک
- طول عمر بالا
معایب
- هزینه اجرای بیشتر
- نیاز به حفاری
2. سیستم ارت سطحی
در این روش سیم یا تسمه مسی در عمق کم زمین دفن میشود.
کاربردها
- پست برق
- نیروگاه
- دکلهای مخابراتی
- مناطق با رطوبت بالا
مزایا
- اجرای سریع
- مناسب زمینهای مرطوب
3. ارت راد یا میلهای
در این روش از میلههای مسی یا فولادی با روکش مس استفاده میشود.
مزایا
- اجرای آسان
- هزینه کمتر
- مناسب فضاهای محدود
بهترین سیستم ارتینگ برای هر پروژه
انتخاب بهترین سیستم ارت به شرایط پروژه بستگی دارد.
| نوع پروژه | بهترین سیستم ارت |
|---|---|
| ساختمان مسکونی | چاه ارت عمقی |
| کارخانه صنعتی | ارت عمقی + مش ارت |
| دکل مخابراتی | ارت سطحی |
| نیروگاه خورشیدی | ارت ترکیبی |
| پست برق | شبکه مش ارت |
| مناطق سنگی | راد کوبی تخصصی |

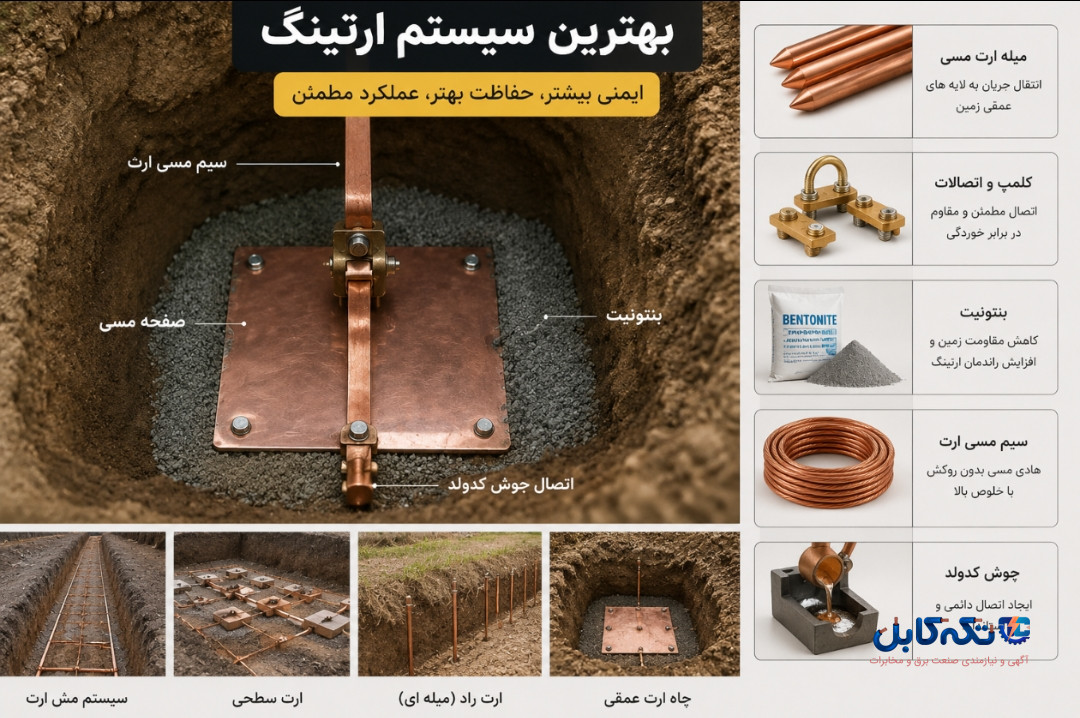

اجزای اصلی سیستم ارتینگ
صفحه مسی
یکی از اصلیترین بخشهای چاه ارت است که جریان را به زمین منتقل میکند.
سیم مسی ارت
برای اتصال تجهیزات به سیستم زمین استفاده میشود.
بنتونیت
باعث کاهش مقاومت زمین و بهبود عملکرد ارت میشود.
کلمپ و اتصالات
برای ایجاد اتصال مطمئن میان تجهیزات ارت استفاده میشوند.
میله ارت
در سیستمهای رادینگ کاربرد دارد.
مقاومت استاندارد چاه ارت چقدر است؟
مقدار مقاومت ارت بسته به نوع پروژه متفاوت است:
| کاربرد | مقاومت مجاز |
|---|---|
| ساختمان مسکونی | کمتر از 5 اهم |
| اتاق سرور | کمتر از 2 اهم |
| پست برق | کمتر از 1 اهم |
| مخابرات | کمتر از 2 اهم |
بهترین مواد برای اجرای ارتینگ
برای داشتن ارت استاندارد معمولاً از این تجهیزات استفاده میشود:
- صفحه مسی خالص
- سیم مسی بدون روکش
- بنتونیت اکتیو
- جوش کدولد
- میله ارت مسی
- تسمه مسی
مزایای اجرای ارتینگ استاندارد
افزایش ایمنی
مهمترین مزیت ارت جلوگیری از برقگرفتگی است.
حفاظت تجهیزات
سیستم ارت از آسیب تجهیزات گرانقیمت جلوگیری میکند.
کاهش نویز
در سیستمهای مخابراتی و اتاق سرور بسیار مهم است.
تخلیه صاعقه
در سیستمهای برقگیر نقش حیاتی دارد.
مهمترین نکات در اجرای سیستم ارت
- اندازهگیری مقاومت خاک قبل از اجرا
- استفاده از تجهیزات استاندارد
- اجرای صحیح اتصالات
- استفاده از جوش کدولد
- تست دورهای مقاومت ارت
قیمت اجرای سیستم ارتینگ
هزینه اجرای ارت به عوامل زیر بستگی دارد:
- نوع خاک
- عمق حفاری
- میزان مقاومت مورد نیاز
- نوع تجهیزات
- قیمت مس
- متراژ پروژه
بهترین برندهای تجهیزات ارتینگ
در بازار ایران برندهای مختلفی در زمینه تجهیزات ارت فعالیت میکنند که کیفیت تجهیزات تاثیر زیادی در عملکرد سیستم دارد.
محصولات مهم ارتینگ شامل:
- صفحه مسی
- میله ارت
- بنتونیت
- جوش کدولد
- سیم ارت
- تسمه مسی
جمعبندی
بهترین سیستم ارتینگ سیستمی است که متناسب با شرایط خاک، نوع پروژه و میزان حساسیت تجهیزات طراحی و اجرا شود. در بسیاری از پروژهها، ارت عمقی با استفاده از صفحه مسی و بنتونیت بهترین عملکرد را ارائه میدهد، اما در پروژههای صنعتی بزرگ معمولاً از سیستم مش ارت یا ارت ترکیبی استفاده میشود.
اجرای اصولی ارتینگ نهتنها باعث افزایش ایمنی میشود، بلکه طول عمر تجهیزات برقی را نیز بهطور چشمگیری افزایش میدهد.
سوالات متداول درباره سیستم ارتینگ
بهترین نوع ارت برای ساختمان چیست؟
معمولاً چاه ارت عمقی بهترین گزینه برای ساختمانهای مسکونی است.
آیا استفاده از بنتونیت ضروری است؟
در بسیاری از مناطق بله، زیرا مقاومت زمین را کاهش میدهد.
مقاومت استاندارد ارت چقدر باید باشد؟
برای ساختمانها معمولاً کمتر از 5 اهم مناسب است.
آیا سیستم ارت نیاز به تست دورهای دارد؟
بله، تست دورهای برای اطمینان از عملکرد صحیح سیستم ضروری است.
