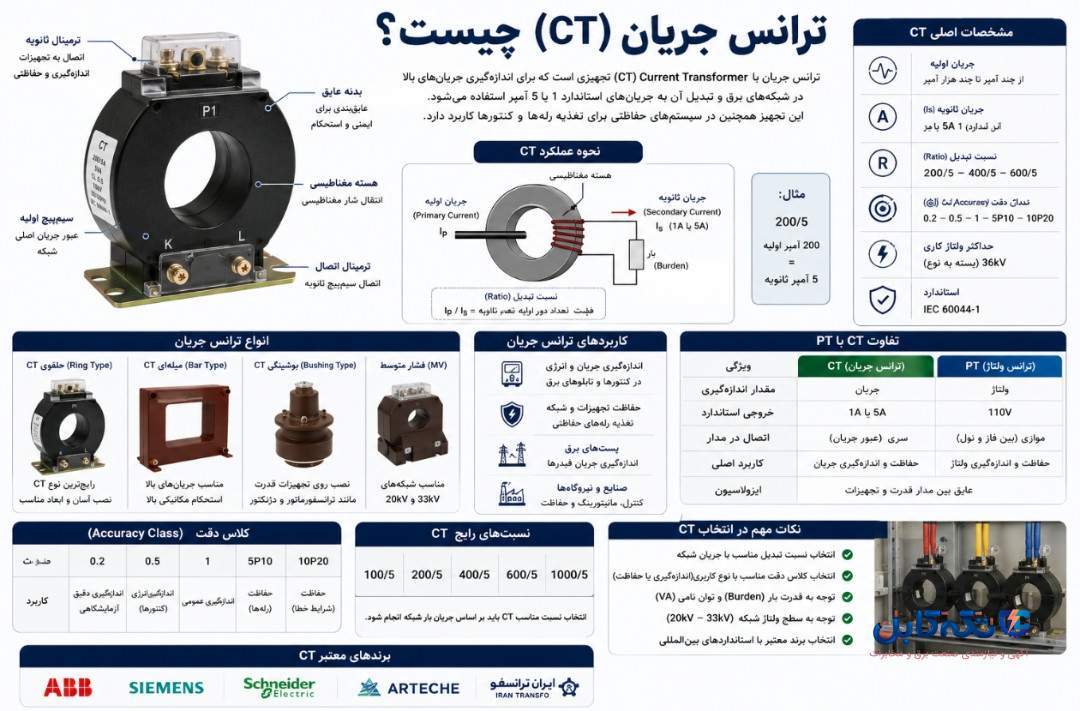

ترانس جریان (CT) چیست؟
ترانس جریان یا Current Transformer (CT) یکی از مهمترین تجهیزات اندازهگیری و حفاظتی در سیستمهای برق قدرت است که برای تبدیل جریانهای بالا به مقادیر استاندارد و قابل اندازهگیری استفاده میشود.
در شبکههای برق، جریان عبوری از خطوط و تجهیزات ممکن است به صدها یا هزاران آمپر برسد. اندازهگیری مستقیم این جریانها توسط آمپرمترها و رلههای حفاظتی امکانپذیر نیست، بنابراین از ترانس جریان استفاده میشود.
CT جریانهای بزرگ را به جریانهای استاندارد مانند:
- 1 آمپر
- 5 آمپر
تبدیل میکند.
وظیفه ترانس جریان چیست؟
مهمترین وظایف CT عبارتاند از:
✅ اندازهگیری جریان
✅ حفاظت تجهیزات برق
✅ ارسال اطلاعات به رلهها
✅ ایزوله کردن تجهیزات اندازهگیری از ولتاژهای بالا
✅ کنترل عملکرد شبکه
ترانس جریان چگونه کار میکند؟
CT مانند یک ترانسفورماتور عمل میکند.
سیمپیچ اولیه
جریان اصلی شبکه از آن عبور میکند.
سیمپیچ ثانویه
جریان کاهشیافته و استاندارد را تولید میکند.
به عنوان مثال:
اگر نسبت CT برابر باشد با:
200/5
یعنی:
200 آمپر اولیه → 5 آمپر ثانویه
اجزای اصلی ترانس جریان
یک CT معمولاً از بخشهای زیر تشکیل شده است:
هسته مغناطیسی
برای انتقال شار مغناطیسی.
سیمپیچ اولیه
عبور جریان اصلی شبکه.
سیمپیچ ثانویه
تغذیه تجهیزات اندازهگیری و حفاظتی.
عایقبندی
برای ایمنی و جلوگیری از نشتی جریان.
ترمینالهای اتصال
برای اتصال به مدارهای حفاظتی و اندازهگیری.
انواع ترانس جریان
1. CT حلقوی (Ring Type)
پرکاربردترین نوع CT.
ویژگیها:
✅ نصب آسان
✅ ابعاد مناسب
✅ کاربرد گسترده
2. CT میلهای (Bar Type)
در جریانهای بالا استفاده میشود.
کاربرد:
- پستهای برق
- نیروگاهها
3. CT بوشینگی
روی تجهیزات قدرت نصب میشود.
موارد مصرف:
- ترانسفورماتورها
- دژنکتورها
4. CT فشار متوسط
برای شبکههای:
- 20 کیلوولت
- 33 کیلوولت
طراحی شده است.
نسبت تبدیل CT چیست؟
یکی از مهمترین مشخصات ترانس جریان، نسبت تبدیل آن است.
نمونهها:
- 100/5
- 200/5
- 400/5
- 600/5
- 1000/5
هرچه جریان شبکه بیشتر باشد، نسبت CT نیز بزرگتر خواهد بود.
کلاس دقت CT چیست؟
کلاس دقت نشاندهنده میزان خطای ترانس جریان است.
کلاسهای متداول:
0.2
برای اندازهگیری بسیار دقیق
0.5
برای کنتورهای انرژی
1
برای اندازهگیری عمومی
5P10
برای حفاظت
10P20
برای رلههای حفاظتی
کاربردهای ترانس جریان
اندازهگیری انرژی
در کنتورها و سیستمهای مانیتورینگ.
حفاظت شبکه
در رلههای حفاظتی.
پستهای برق
اندازهگیری جریان فیدرها.
نیروگاهها
کنترل و حفاظت تجهیزات.
صنایع بزرگ
پایش مصرف انرژی.
CT در شبکه 20 کیلوولت
در پستهای توزیع برق، CT یکی از تجهیزات اصلی اندازهگیری است.
کاربردها:
- اندازهگیری بار فیدر
- حفاظت ترانسفورماتور
- تغذیه رلهها
CT در شبکه 33 کیلوولت
در پستهای فوق توزیع و صنایع سنگین استفاده میشود.
این CTها دارای سطح عایقی بالاتر هستند.
تفاوت CT و PT چیست؟
بسیاری از افراد این دو تجهیز را با هم اشتباه میگیرند.
| ویژگی | CT | PT |
|---|---|---|
| اندازهگیری | جریان | ولتاژ |
| خروجی استاندارد | 1A یا 5A | 110V |
| کاربرد | حفاظت و اندازهگیری جریان | حفاظت و اندازهگیری ولتاژ |
تفاوت CT و MOF
CT
فقط جریان را اندازهگیری میکند.
MOF
ترکیبی از:
- CT
- PT
برای اندازهگیری انرژی مصرفی است.
مزایای استفاده از CT
✅ افزایش ایمنی تجهیزات
✅ اندازهگیری دقیق جریان
✅ عملکرد صحیح رلهها
✅ حفاظت بهتر شبکه
✅ کاهش هزینههای بهرهبرداری
بهترین برندهای CT
برندهای مطرح بازار:
- ABB
- Siemens
- Schneider Electric
- Arteche
- ایران ترانسفو
نکات مهم هنگام خرید CT
نسبت تبدیل مناسب
بر اساس جریان واقعی شبکه.
کلاس دقت
متناسب با کاربرد حفاظتی یا اندازهگیری.
ولتاژ شبکه
- 20 کیلوولت
- 33 کیلوولت
جریان اتصال کوتاه
باید متناسب با شرایط شبکه انتخاب شود.
کاربرد CT در نیروگاه خورشیدی
در نیروگاههای خورشیدی از CT برای:
- اندازهگیری توان خروجی
- حفاظت ترانسفورماتور
- مانیتورینگ تولید انرژی
- کنترل اینورترها
استفاده میشود.
جمعبندی
ترانس جریان (CT) یکی از تجهیزات حیاتی شبکه برق است که وظیفه تبدیل جریانهای بالا به مقادیر استاندارد برای اندازهگیری و حفاظت را بر عهده دارد. این تجهیز در پستهای برق، نیروگاهها، صنایع و شبکههای توزیع نقش کلیدی در ایمنی و کنترل سیستم ایفا میکند.
سوالات متداول
CT چیست؟
ترانس جریان تجهیزی است که جریانهای بالا را به مقادیر استاندارد 1 یا 5 آمپر تبدیل میکند.
نسبت 200/5 در CT یعنی چه؟
یعنی 200 آمپر اولیه به 5 آمپر ثانویه تبدیل میشود.
تفاوت CT و PT چیست؟
CT برای اندازهگیری جریان و PT برای اندازهگیری ولتاژ استفاده میشود.
CT در کجا استفاده میشود؟
در پستهای برق، نیروگاهها، تابلوهای فشار متوسط و سیستمهای اندازهگیری و حفاظتی.
