ترانس ولتاژ PT چیست و چه کاربردی دارد؟ آشنایی کامل با انواع ترانس ولتاژ، نحوه عملکرد، مشخصات فنی، کاربرد در شبکههای 20 و 33 کیلوولت و تفاوت PT با CT.

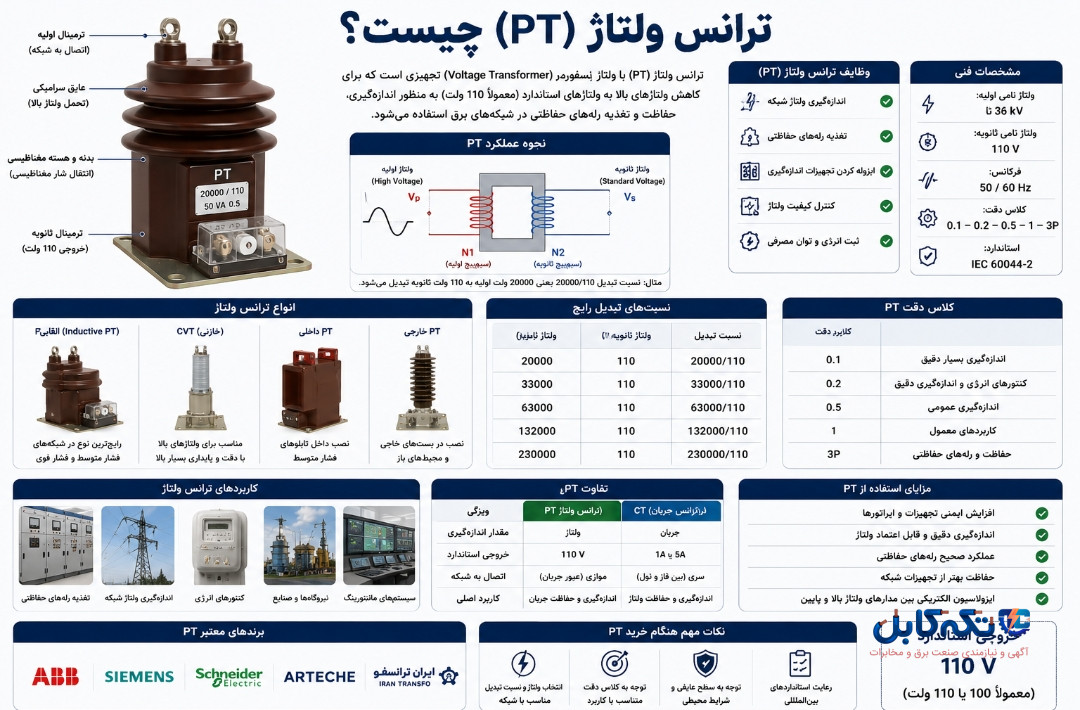

ترانس ولتاژ (PT) چیست؟
ترانس ولتاژ یا Potential Transformer (PT) که با نام Voltage Transformer (VT) نیز شناخته میشود، یکی از تجهیزات مهم اندازهگیری و حفاظتی در شبکههای برق است که برای تبدیل ولتاژهای بالا به ولتاژهای استاندارد و قابل اندازهگیری استفاده میشود.
در شبکههای فشار متوسط و فشار قوی، ولتاژها معمولاً در محدوده 20، 33، 63 و حتی صدها کیلوولت هستند. اتصال مستقیم تجهیزات اندازهگیری به این ولتاژها بسیار خطرناک است؛ بنابراین از PT برای کاهش ولتاژ به سطح استاندارد استفاده میشود.
معمولاً خروجی PT برابر:
- 110 ولت
- 100 ولت
است.
وظیفه ترانس ولتاژ چیست؟
مهمترین وظایف PT عبارتاند از:
✅ اندازهگیری ولتاژ شبکه
✅ تغذیه رلههای حفاظتی
✅ ایزوله کردن تجهیزات اندازهگیری
✅ کنترل کیفیت ولتاژ
✅ ثبت انرژی و توان مصرفی
ترانس PT چگونه کار میکند؟
PT همانند یک ترانسفورماتور کاهنده عمل میکند.
سیمپیچ اولیه
به شبکه فشار متوسط یا فشار قوی متصل میشود.
سیمپیچ ثانویه
ولتاژ را به مقدار استاندارد تبدیل میکند.
مثال:
اگر نسبت PT برابر باشد با:
20000/110
یعنی:
20,000 ولت اولیه → 110 ولت ثانویه
اجزای اصلی ترانس ولتاژ
یک PT معمولاً از بخشهای زیر تشکیل شده است:
هسته مغناطیسی
برای انتقال شار مغناطیسی.
سیمپیچ اولیه
اتصال به شبکه ولتاژ بالا.
سیمپیچ ثانویه
تغذیه تجهیزات اندازهگیری و حفاظتی.
عایقبندی
برای تحمل ولتاژهای بالا.
ترمینالهای اتصال
برای ارتباط با تجهیزات اندازهگیری.
انواع ترانس ولتاژ
1. PT القایی (Inductive PT)
متداولترین نوع PT در شبکههای برق.
مزایا:
✅ دقت بالا
✅ طول عمر زیاد
✅ عملکرد پایدار
2. CVT یا ترانس ولتاژ خازنی
در ولتاژهای بالا استفاده میشود.
کاربرد:
- پستهای انتقال
- شبکههای فشار قوی
3. PT داخلی
برای تابلوهای فشار متوسط.
4. PT خارجی
برای پستهای روباز و خطوط انتقال.
نسبت تبدیل PT چیست؟
یکی از مهمترین مشخصات PT است.
نمونههای رایج:
- 20000/110
- 33000/110
- 63000/110
هرچه ولتاژ شبکه بیشتر باشد، نسبت تبدیل نیز بزرگتر خواهد بود.
کلاس دقت PT چیست؟
کلاس دقت میزان خطای PT را مشخص میکند.
کلاسهای رایج:
0.1
اندازهگیری بسیار دقیق
0.2
کنتورهای انرژی
0.5
اندازهگیری عمومی
1
کاربردهای معمول
3P
حفاظت
کاربردهای ترانس PT
اندازهگیری ولتاژ
در تابلوها و پستهای برق.
حفاظت شبکه
تغذیه رلههای حفاظتی.
سیستمهای مانیتورینگ
کنترل وضعیت شبکه.
کنتورهای انرژی
ثبت مصرف برق.
نیروگاهها
پایش عملکرد تجهیزات.
PT در شبکه 20 کیلوولت
در اکثر پستهای توزیع برق از PT استفاده میشود.
کاربردها:
- اندازهگیری ولتاژ فیدر
- حفاظت شبکه
- تغذیه رلهها
PT در شبکه 33 کیلوولت
در پستهای فوق توزیع و صنایع بزرگ مورد استفاده قرار میگیرد.
این PTها دارای سطح عایقی بالاتر هستند.
تفاوت PT و CT چیست؟
| ویژگی | PT | CT |
|---|---|---|
| اندازهگیری | ولتاژ | جریان |
| خروجی استاندارد | 110V | 1A یا 5A |
| اتصال به شبکه | موازی | سری |
| کاربرد | ولتاژ | جریان |
تفاوت PT و MOF
PT
فقط ولتاژ را اندازهگیری میکند.
MOF
ترکیبی از:
- CT
- PT
برای اندازهگیری انرژی مصرفی است.
کاربرد PT در ترانس MOF
یکی از مهمترین اجزای MOF، ترانس ولتاژ است.
وظایف:
- کاهش ولتاژ
- اندازهگیری انرژی
- تغذیه کنتورها
مزایای استفاده از PT
✅ افزایش ایمنی
✅ اندازهگیری دقیق ولتاژ
✅ عملکرد صحیح رلهها
✅ حفاظت تجهیزات
✅ ایزولاسیون الکتریکی
بهترین برندهای PT
برندهای مطرح بازار:
- ABB
- Siemens
- Schneider Electric
- Arteche
- ایران ترانسفو
نکات مهم هنگام خرید PT
ولتاژ نامی
- 20 کیلوولت
- 33 کیلوولت
نسبت تبدیل
متناسب با ولتاژ شبکه.
کلاس دقت
بر اساس کاربرد حفاظتی یا اندازهگیری.
نوع نصب
- داخلی
- خارجی
کاربرد PT در نیروگاه خورشیدی
در نیروگاههای خورشیدی از PT برای:
- اندازهگیری ولتاژ خروجی
- حفاظت شبکه
- مانیتورینگ عملکرد نیروگاه
- سیستمهای اسکادا (SCADA)
استفاده میشود.
جمعبندی
ترانس ولتاژ (PT) یکی از تجهیزات کلیدی شبکه برق است که وظیفه کاهش ولتاژهای بالا به مقادیر استاندارد برای اندازهگیری و حفاظت را بر عهده دارد. این تجهیز در پستهای برق، نیروگاهها، صنایع و سیستمهای اندازهگیری انرژی نقش بسیار مهمی در ایمنی و کنترل شبکه ایفا میکند.
سوالات متداول
PT چیست؟
ترانس ولتاژ تجهیزی است که ولتاژهای بالا را به ولتاژ استاندارد 110 یا 100 ولت تبدیل میکند.
تفاوت PT و CT چیست؟
PT برای اندازهگیری ولتاژ و CT برای اندازهگیری جریان استفاده میشود.
PT در کجا استفاده میشود؟
در پستهای برق، نیروگاهها، تابلوهای فشار متوسط و سیستمهای اندازهگیری انرژی.
خروجی استاندارد PT چقدر است؟
معمولاً 100 یا 110 ولت.
