جریان مجاز کابل 20 کیلوولت یکی از مهم‌ترین پارامترها در انتخاب کابل فشار متوسط برای شبکه‌های توزیع برق، کارخانه‌ها، پست‌ها، معادن، نیروگاه‌ها و پروژه‌های صنعتی است.
اما یک نکته بسیار مهم وجود دارد: نمی‌توان برای هر سایز کابل 20kV یک آمپراژ ثابت و همیشگی اعلام کرد.
ظرفیت عبور جریان کابل به جنس هادی، سطح مقطع، نوع عایق، روش نصب، آرایش کابل‌ها، دمای خاک و هوا، عمق دفن و مقاومت حرارتی خاک بستگی دارد.
در این راهنما علاوه بر ارائه جدول جریان مجاز کابل 20 کیلوولت مسی و آلومینیومی، شرایط مرجع جدول را نیز توضیح می‌دهیم تا اعداد به شکل صحیح استفاده شوند.
مشاهده انواع کابل فشار متوسط و 20 کیلوولت
🟢
استعلام قیمت کابل 20 کیلوولت از الکتروروناک
کابل 20 کیلوولت چیست؟
کابل‌هایی که در شبکه‌های 20 کیلوولت استفاده می‌شوند معمولاً در گروه کابل‌های فشار متوسط قرار دارند.
یکی از رده‌های متداول این کابل‌ها دارای ولتاژ نامی:
12/20 (24) kV
است.
در کابل‌های مدرن فشار متوسط معمولاً از عایق XLPE، لایه‌های نیمه‌هادی، اسکرین فلزی و روکش خارجی استفاده می‌شود.
جریان مجاز کابل 20 کیلوولت چیست؟
جریان مجاز یا Ampacity، جریانی است که کابل در شرایط مشخص نصب می‌تواند بدون عبور دمای هادی از مقدار مجاز تحمل کند.
اگر جریان کابل بیش از حد مجاز باشد، دمای هادی افزایش پیدا می‌کند و این موضوع می‌تواند باعث کاهش عمر عایق، افزایش تلفات و آسیب به کابل شود.
شرایط مرجع جدول جریان کابل 20 کیلوولت
جدول‌های زیر برای کابل تک‌رشته با عایق XLPE و براساس شرایط مرجع IEC 60502-2 تنظیم شده‌اند.
شرایط مرجع عبارت‌اند از:
- حداکثر دمای هادی: 90 درجه سانتی‌گراد
- دمای هوای محیط: 30 درجه سانتی‌گراد
- دمای خاک: 20 درجه سانتی‌گراد
- عمق دفن: 0.8 متر
- مقاومت حرارتی خاک: 1.5 K.m/W
- کابل تک‌رشته XLPE
- اسکرین کابل متصل در دو انتها
بنابراین اعداد جدول برای طراحی نهایی همه پروژه‌ها قابل استفاده مستقیم نیستند و در شرایط متفاوت باید ضرایب تصحیح اعمال شوند.

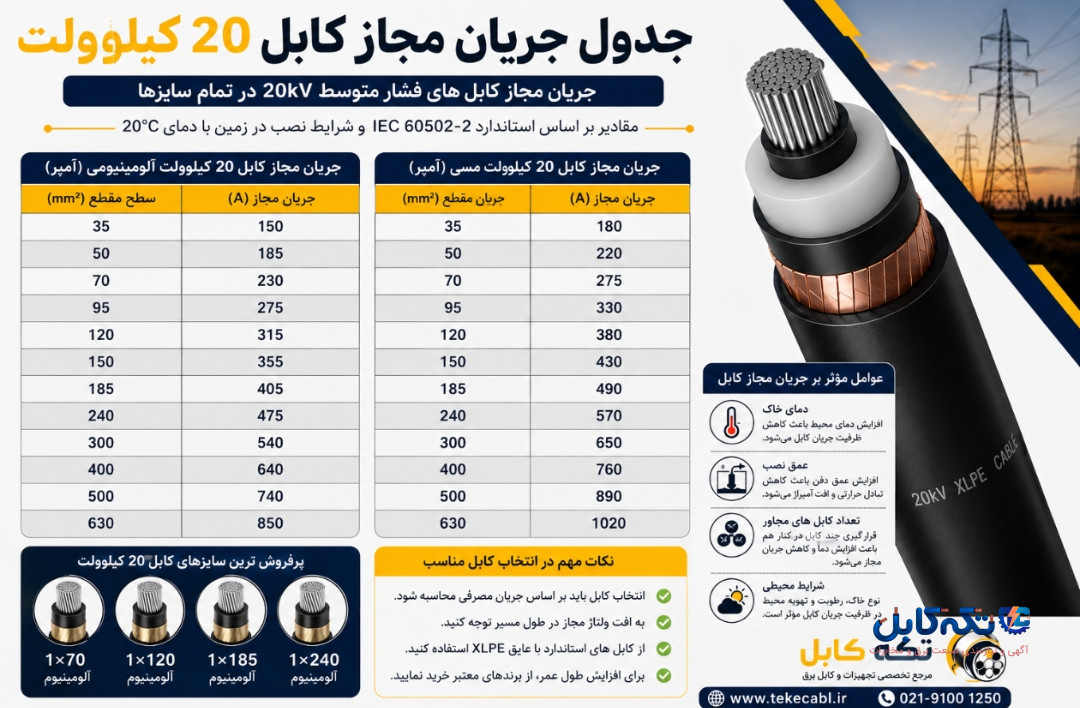

جدول جریان مجاز کابل 20 کیلوولت آلومینیومی
جدول زیر مربوط به کابل تک‌رشته با هادی آلومینیومی و عایق XLPE است.
| سطح مقطع | دفن مستقیم Trefoil | دفن مستقیم Flat | در هوا Trefoil |
|---|---|---|---|
| 35 mm² | 129 A | 134 A | 154 A |
| 50 mm² | 152 A | 157 A | 184 A |
| 70 mm² | 186 A | 192 A | 230 A |
| 95 mm² | 221 A | 229 A | 280 A |
| 120 mm² | 252 A | 260 A | 324 A |
| 150 mm² | 281 A | 288 A | 368 A |
| 185 mm² | 317 A | 324 A | 424 A |
| 240 mm² | 367 A | 373 A | 502 A |
| 300 mm² | 414 A | 419 A | 577 A |
| 400 mm² | 470 A | 466 A | 673 A |
برای کابل‌های 500 و 630 میلی‌متر مربع بهتر است جدول جریان همان کارخانه و ساختمان دقیق کابل بررسی شود.
جدول جریان مجاز کابل 20 کیلوولت مسی
جدول زیر برای کابل تک‌رشته مسی با عایق XLPE و در همان شرایط مرجع ارائه شده است.
| سطح مقطع | دفن مستقیم Trefoil | دفن مستقیم Flat | در هوا Trefoil |
|---|---|---|---|
| 35 mm² | 166 A | 172 A | 198 A |
| 50 mm² | 196 A | 203 A | 238 A |
| 70 mm² | 239 A | 246 A | 296 A |
| 95 mm² | 285 A | 293 A | 361 A |
| 120 mm² | 323 A | 332 A | 417 A |
| 150 mm² | 361 A | 366 A | 473 A |
| 185 mm² | 406 A | 410 A | 543 A |
| 240 mm² | 469 A | 470 A | 641 A |
| 300 mm² | 526 A | 524 A | 735 A |
| 400 mm² | 590 A | 572 A | 845 A |
جریان کابل 20 کیلوولت 70 آلومینیوم چقدر است؟
کابل 20 کیلوولت 1×70 آلومینیومی یکی از سایزهایی است که در پروژه‌های شبکه توزیع مورد استعلام قرار می‌گیرد.
در شرایط مرجع جدول IEC:
- دفن مستقیم به صورت Trefoil: حدود 186 آمپر
- دفن مستقیم Flat: حدود 192 آمپر
- نصب در هوا به صورت Trefoil: حدود 230 آمپر
همین مثال نشان می‌دهد که نمی‌توان گفت «جریان کابل 70 برابر 230 آمپر است» بدون اینکه روش نصب مشخص شود.
جریان کابل 20 کیلوولت 120 آلومینیوم
برای کابل تک‌رشته XLPE آلومینیومی 120 میلی‌متر مربع:
- دفن مستقیم Trefoil: حدود 252 آمپر
- دفن مستقیم Flat: حدود 260 آمپر
- در هوا Trefoil: حدود 324 آمپر
جریان کابل 20 کیلوولت 185 آلومینیوم
برای کابل 1×185 آلومینیومی:
- دفن مستقیم Trefoil: حدود 317 آمپر
- دفن مستقیم Flat: حدود 324 آمپر
- در هوا Trefoil: حدود 424 آمپر
جریان کابل 20 کیلوولت 240 آلومینیوم
برای کابل تک‌رشته 240 میلی‌متر مربع آلومینیومی:
- دفن مستقیم Trefoil: حدود 367 آمپر
- دفن مستقیم Flat: حدود 373 آمپر
- در هوا Trefoil: حدود 502 آمپر
جریان کابل 20 کیلوولت 240 مسی
در کابل مسی 1×240 با عایق XLPE، جریان مجاز در شرایط مرجع بیشتر است:
- دفن مستقیم Trefoil: حدود 469 آمپر
- دفن مستقیم Flat: حدود 470 آمپر
- در هوا Trefoil: حدود 641 آمپر
Trefoil و Flat یعنی چه؟
آرایش سه کابل تک‌رشته فشار متوسط تأثیر مستقیمی بر دفع حرارت و جریان مجاز دارد.
آرایش Trefoil
سه کابل به شکل مثلث و نزدیک یکدیگر قرار می‌گیرند.
آرایش Flat
سه کابل در یک ردیف کنار یکدیگر نصب می‌شوند.
فاصله بین کابل‌ها و نحوه آرایش آنها می‌تواند ظرفیت جریان را تغییر دهد.
تأثیر دمای خاک بر جریان مجاز کابل
هرچه دمای محیط اطراف کابل بیشتر شود، دفع حرارت دشوارتر می‌شود و معمولاً ظرفیت جریان مجاز کاهش پیدا می‌کند.
بنابراین برای پروژه‌هایی در مناطق گرم کشور نباید جدول مرجع 20 درجه خاک بدون بررسی ضریب تصحیح استفاده شود.
تأثیر مقاومت حرارتی خاک
یکی از مهم‌ترین پارامترهایی که گاهی در انتخاب کابل زمینی نادیده گرفته می‌شود، مقاومت حرارتی خاک است.
خاک خشک، ماسه‌ای یا شرایط خاص بستر ممکن است انتقال حرارت ضعیف‌تری نسبت به شرایط مرجع داشته باشد و در نتیجه ظرفیت جریان کابل کاهش پیدا کند.
تأثیر عمق دفن کابل 20 کیلوولت
عمق دفن نیز روی تبادل حرارتی کابل اثر دارد.
جدول مرجع این مقاله برای عمق حدود 0.8 متر است. اگر کابل در عمق متفاوت نصب شود، باید شرایط واقعی پروژه بررسی شود.
تأثیر کابل‌های مجاور
اگر چند مدار 20 کیلوولت در یک مسیر کنار هم نصب شوند، گرمای تولیدشده توسط هر مدار می‌تواند روی مدارهای مجاور اثر بگذارد.
به همین دلیل در پروژه‌های چندمداره باید ضریب گروه‌بندی و فاصله مدارها نیز در محاسبه جریان مجاز لحاظ شود.
کابل مسی 20 کیلوولت بهتر است یا آلومینیومی؟
هر دو نوع در پروژه‌های فشار متوسط استفاده می‌شوند.
| ویژگی | مس | آلومینیوم |
|---|---|---|
| هدایت الکتریکی | بالاتر | کمتر از مس |
| جریان در سطح مقطع یکسان | بیشتر | کمتر |
| وزن | بیشتر | کمتر |
| هزینه اولیه | معمولاً بیشتر | معمولاً اقتصادی‌تر |
برای مقایسه واقعی باید قیمت کل پروژه، سطح مقطع مورد نیاز، اتصالات، کابلشوها، طول مسیر و هزینه نصب بررسی شود.
چگونه سایز کابل 20 کیلوولت را انتخاب کنیم؟
جریان مجاز تنها یکی از معیارهای انتخاب کابل است.
برای انتخاب نهایی باید موارد زیر بررسی شوند:
- جریان بار
- جریان اتصال کوتاه
- مدت زمان اتصال کوتاه
- افت ولتاژ
- طول مسیر
- نوع هادی
- روش نصب
- دمای خاک یا هوا
- مقاومت حرارتی خاک
- تعداد مدارهای کنار یکدیگر
- سطح مقطع اسکرین
- زره‌دار یا بدون زره بودن
- الزامات کارفرما یا شرکت برق
آیا فقط با جدول جریان می‌توان کابل انتخاب کرد؟
خیر.
فرض کنید بار پروژه به 200 آمپر جریان نیاز دارد. ممکن است از نظر آمپراژ چند سطح مقطع مناسب به نظر برسند، اما پس از محاسبه اتصال کوتاه، افت ولتاژ یا شرایط خاک، سطح مقطع بزرگ‌تری لازم شود.
بنابراین جدول Ampacity نقطه شروع طراحی است، نه نتیجه نهایی.
قیمت کابل 20 کیلوولت
قیمت کابل 20 کیلوولت به عوامل مختلفی بستگی دارد:
- مسی یا آلومینیومی بودن هادی
- سطح مقطع
- مقدار مس اسکرین
- زره‌دار یا بدون زره بودن
- نوع روکش
- برند تولیدکننده
- متراژ سفارش
- قیمت روز مواد اولیه
در سفارش‌های چند کیلومتری، حتی اختلاف محدود قیمت هر متر می‌تواند تأثیر زیادی بر مبلغ پروژه داشته باشد.
مشاهده کابل آلومینیومی زمینی فشار متوسط
استعلام کابل 20 کیلوولت برای پروژه
برای دریافت قیمت دقیق بهتر است درخواست را کامل ارسال کنید.
فرمت پیشنهادی:
کابل 20kV + جنس هادی + سایز + زره‌دار یا بدون زره + متراژ + محل تحویل
مثال:
کابل 20 کیلوولت آلومینیوم 1×240 – بدون زره – 3500 متر – تحویل تهران
یا:
کابل 20kV مسی 1×185 زره‌دار – 1200 متر – تحویل یزد
🟢
ارسال مشخصات پروژه و استعلام قیمت کابل 20 کیلوولت
خرید کیلومتری کابل 20 کیلوولت
کابل فشار متوسط معمولاً در پروژه‌های شبکه توزیع، کارخانه‌ها، معادن، نیروگاه‌ها و پست‌های برق در متراژ بالا مصرف می‌شود.
اگر چند سایز کابل نیاز دارید می‌توانید BOQ یا لیست کامل کابل‌های پروژه را ارسال کنید تا قیمت و شرایط تأمین بررسی شود.
فروش کابل 20 کیلوولت از الکتروروناک
الکتروروناک در بازار برق لاله‌زار امکان استعلام و تأمین انواع کابل فشار متوسط مسی و آلومینیومی را برای سفارش‌های پروژه‌ای فراهم می‌کند.
📍 تهران، لاله‌زار جنوبی، کوچه بوشهری، ساختمان خورشید، واحد ۱۵
☎️ 02136056685
سوالات متداول جریان کابل 20 کیلوولت
کابل 20 کیلوولت 70 آلومینیوم چند آمپر است؟
در شرایط مرجع IEC، کابل تک‌رشته XLPE آلومینیومی 70 میلی‌متر مربع در دفن مستقیم Trefoil حدود 186 آمپر ظرفیت جریان دارد. با تغییر روش نصب این مقدار تغییر می‌کند.
کابل 20 کیلوولت 120 آلومینیوم چند آمپر است؟
در دفن مستقیم Trefoil و شرایط مرجع حدود 252 آمپر است.
کابل 20 کیلوولت 185 آلومینیوم چند آمپر است؟
در شرایط مرجع و دفن مستقیم Trefoil حدود 317 آمپر است.
کابل 240 آلومینیوم 20 کیلوولت چند آمپر تحمل می‌کند؟
در دفن مستقیم Trefoil حدود 367 آمپر و در هوای آزاد با آرایش Trefoil حدود 502 آمپر طبق شرایط مرجع جدول است.
چرا آمپراژ یک سایز در کاتالوگ‌های مختلف فرق دارد؟
زیرا نوع کابل، دمای مرجع، شرایط خاک، نحوه نصب، فاصله کابل‌ها، آرایش فازها و ساختمان کابل می‌تواند متفاوت باشد.
برای انتخاب کابل پروژه فقط آمپراژ کافی است؟
خیر. اتصال کوتاه، افت ولتاژ، شرایط نصب، اسکرین، سطح ولتاژ و الزامات پروژه نیز باید بررسی شوند.
جمع‌بندی
جدول جریان مجاز کابل 20 کیلوولت ابزار مهمی برای انتخاب اولیه سطح مقطع کابل است، اما آمپراژ کابل یک عدد ثابت نیست.
نوع هادی، روش نصب، آرایش کابل‌ها، دمای خاک، مقاومت حرارتی خاک، عمق دفن و تعداد مدارها می‌توانند جریان مجاز را به میزان قابل توجهی تغییر دهند.
