سانورتر یکی از تجهیزات کلیدی در سیستمهای خورشیدی مستقل از شبکه و سیستمهای مجهز به باتری است. این دستگاه معمولاً چندین عملکرد را در یک مجموعه یکپارچه ارائه میدهد و قادر است انرژی تولیدی پنل خورشیدی، باتری و در برخی مدلها برق شبکه یا ژنراتور را مدیریت کند.
به همین دلیل، سانورتر را نباید صرفاً یک «اینورتر خورشیدی» ساده در نظر گرفت.
یک سانورتر بسته به مدل میتواند شامل موارد زیر باشد:
- اینورتر DC به AC
- شارژکنترلر خورشیدی
- MPPT
- شارژر باتری از برق شهر
- سیستم مدیریت انرژی
- خروجی پشتیبان (Backup)
این ساختار باعث شده سانورترها در ویلاها، باغها، خانههای خارج از شبکه، سیستمهای برق اضطراری، دوربینهای مداربسته، تجهیزات مخابراتی و پروژههای خورشیدی کوچک و متوسط کاربرد گستردهای داشته باشند.
در این راهنمای جامع از تکه کابل بررسی میکنیم سانورتر چیست، چگونه کار میکند، چه تفاوتی با اینورترهای On Grid، Off Grid و Hybrid دارد و هنگام خرید باید به چه مشخصاتی توجه شود.
سانورتر چیست؟
اصطلاح سانورتر در بازار ایران معمولاً به تجهیزی اطلاق میشود که ترکیبی از سیستم خورشیدی و اینورتر را در یک دستگاه واحد ارائه میدهد.
در بسیاری از مدلها، این دستگاه بهصورت همزمان قادر است:
برق DC تولیدی پنل خورشیدی را دریافت کرده، باتری را شارژ کند و برق AC مورد نیاز مصرفکننده را تأمین نماید.
در برخی مدلها نیز ورودی برق شهر یا ژنراتور وجود دارد.

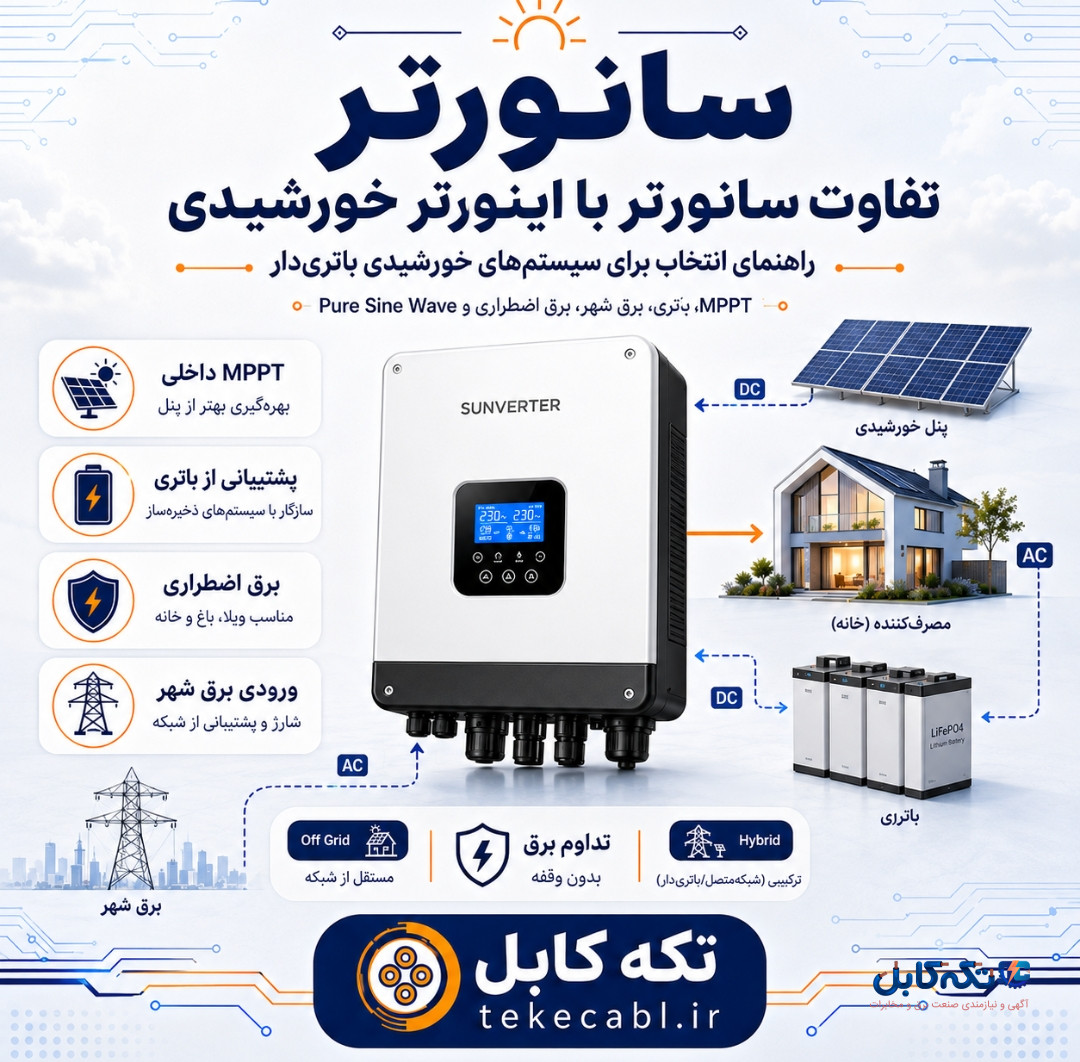

در نتیجه ساختار کلی سیستم میتواند به شکل زیر باشد:
پنل خورشیدی → سانورتر → مصرفکننده
و در صورت وجود باتری:
پنل → سانورتر ↔ باتری → مصرفکننده
همچنین در مدلهای دارای ورودی AC:
شبکه یا ژنراتور → سانورتر → باتری / مصرفکننده
بنابراین سانورتر میتواند بهعنوان مرکز مدیریت انرژی در یک سیستم خورشیدی کوچک یا متوسط عمل کند.
سانورتر چگونه کار میکند؟
برای درک عملکرد سانورتر، لازم است اجزای اصلی آن را بهصورت جداگانه بررسی کنیم.
دریافت انرژی از پنل خورشیدی
پنل خورشیدی برق DC تولید میکند.
این برق وارد ورودی خورشیدی سانورتر میشود.
در بسیاری از دستگاههای جدید، شارژکنترلر MPPT بهصورت داخلی در سانورتر تعبیه شده است.
این بخش تلاش میکند بیشترین توان ممکن را از پنلها استخراج کند.
شارژ باتری
در صورت وجود باتری، سانورتر وظیفه مدیریت شارژ آن را بر عهده دارد.
در برخی مدلها، باتری علاوه بر انرژی خورشیدی، از برق شهر یا ژنراتور نیز قابل شارژ است.
تبدیل DC به AC
باتری و پنل هر دو برق DC تولید میکنند.
اما اغلب تجهیزات خانگی مانند:
- تلویزیون
- یخچال
- روشنایی
- پمپ
- کامپیوتر
- دوربین
- سایر لوازم برقی
با برق AC کار میکنند.
بخش اینورتر سانورتر، برق DC را به AC تبدیل میکند.
تفاوت سانورتر و اینورتر چیست؟
این یکی از مهمترین پرسشهای کاربران است.
اینورتر معمولی تنها وظیفه تبدیل DC به AC را بر عهده دارد.
اما سانورتر معمولاً مجموعهای از چند عملکرد را در یک دستگاه ارائه میدهد.
بهصورت ساده:
اینورتر
DC → AC
سانورتر
پنل + MPPT + مدیریت باتری + تبدیل DC به AC + مدیریت ورودی برق
بنابراین هر سانورتر شامل عملکرد اینورتر است، اما هر اینورتری سانورتر محسوب نمیشود.
تفاوت سانورتر و اینورتر خورشیدی
اصطلاح «اینورتر خورشیدی» دامنه گستردهتری دارد.
اینورترهای خورشیدی میتوانند شامل موارد زیر باشند:
- On Grid
- Off Grid
- Hybrid
اما سانورتر در بازار معمولاً به تجهیزاتی اطلاق میشود که بیشتر در دسته Off Grid یا Hybrid کوچک و متوسط با شارژکنترلر داخلی قرار میگیرند.
بنابراین سانورتر را نمیتوان جایگزین تمام انواع اینورترهای خورشیدی دانست.
برای مثال در نیروگاههای بزرگ متصل به شبکه، معمولاً از String Inverter یا Central Inverter استفاده میشود، نه سانورترهای رایج خانگی.
تفاوت سانورتر و اینورتر On Grid
اینورتر On Grid برای اتصال مستقیم به شبکه برق طراحی شده است.
هدف اصلی آن:
تبدیل انرژی پنل خورشیدی و تزریق آن به شبکه برق
است.
در مقابل، سانورتر معمولاً برای:
- تأمین برق مصرفکننده
- استفاده از باتری
- مدیریت برق شهر
- سیستمهای مستقل
- برق اضطراری
بهکار میرود.
یکی از تفاوتهای مهم این است که اینورترهای On Grid معمولاً قابلیت اتصال به باتری را ندارند.
در حالی که باتری یکی از اجزای اصلی بسیاری از سیستمهای سانورتر است.
تفاوت سانورتر و اینورتر Off Grid
این دو مفهوم شباهت زیادی دارند.
در بسیاری از موارد، دستگاههایی که با نام سانورتر در بازار عرضه میشوند، در واقع نوعی:
Off Grid Solar Inverter با شارژکنترلر داخلی
هستند.
بنابراین همپوشانی زیادی بین این دو وجود دارد.
با این حال، بررسی دقیق مشخصات فنی دستگاه ضروری است، زیرا نام تجاری بهتنهایی تعیینکننده ساختار واقعی آن نیست.
تفاوت سانورتر و اینورتر Hybrid
این دو اصطلاح گاهی بهجای یکدیگر استفاده میشوند.
اما Hybrid Inverter معمولاً دارای معماری پیشرفتهتری برای مدیریت همزمان:
- پنل
- باتری
- شبکه
- بار
است.
برخی اینورترهای Hybrid قابلیت تزریق انرژی به شبکه را نیز دارند.
در مقابل، بسیاری از سانورترهای رایج Off Grid تنها از برق شبکه بهعنوان ورودی پشتیبان یا شارژ باتری استفاده میکنند و امکان فروش برق به شبکه را ندارند.
بنابراین:
هر سانورتر لزوماً یک Grid-Tied Hybrid Inverter محسوب نمیشود.
تفاوت سانورتر و شارژکنترلر
شارژکنترلر وظیفه مدیریت شارژ باتری از طریق پنل خورشیدی را بر عهده دارد.
اما سانورتر علاوه بر این وظیفه، قابلیت تولید برق AC را نیز دارد.
در سیستمهای سنتی:
پنل → شارژکنترلر → باتری → اینورتر
اما در سیستمهای جدید:
پنل → سانورتر → باتری + مصرفکننده
در واقع، شارژکنترلر و اینورتر در یک دستگاه یکپارچه شدهاند.
MPPT در سانورتر چیست؟
یکی از مهمترین بخشهای سانورتر، MPPT است.
MPPT مخفف:
Maximum Power Point Tracking
میباشد.
توان خروجی پنل خورشیدی با تغییر:
- شدت تابش
- دما
- شرایط محیطی
متغیر است.
شارژکنترلر MPPT تلاش میکند نقطه بهینه عملکرد پنل را پیدا کرده و بیشترین توان ممکن را استخراج کند.
در بسیاری از سانورترهای مدرن از فناوری MPPT استفاده میشود.
سانورتر MPPT بهتر است یا PWM؟
در سیستمهای قدیمیتر از شارژکنترلر PWM استفاده میشد.
اما MPPT معمولاً راندمان بالاتر و انعطافپذیری بیشتری در طراحی سیستم فراهم میکند.
به همین دلیل در اغلب سیستمهای جدید، سانورترهای MPPT گزینه استاندارد محسوب میشوند.
با این حال، تطابق ولتاژ و جریان پنل با محدوده دستگاه ضروری است.
محدوده MPPT سانورتر چیست؟
هر سانورتر دارای محدوده مشخصی برای ورودی پنل خورشیدی است.
برای مثال:
MPPT Voltage Range: 120–450 VDC
به این معناست که آرایه پنل باید در این بازه ولتاژی کار کند.
در صورت کمتر بودن ولتاژ، عملکرد MPPT بهینه نخواهد بود و در صورت بیشتر بودن، احتمال آسیب به دستگاه وجود دارد.
حداکثر ولتاژ PV چیست؟
این پارامتر یکی از مهمترین مشخصات فنی سانورتر است.
تعداد پنلهای سری باید بهگونهای انتخاب شود که:
مجموع Voc پنلها حتی در پایینترین دمای محیط از حداکثر ولتاژ ورودی PV تجاوز نکند.
این مقدار با محدوده MPPT متفاوت است و نباید با آن اشتباه گرفته شود.
توان پنل قابل اتصال به سانورتر
در دیتاشیت معمولاً عبارتی مانند:
Maximum PV Array Power
یا
Max PV Input Power
مشاهده میشود.
این مقدار نشاندهنده حداکثر توان پنل قابل اتصال به دستگاه است.
برای مثال، یک سانورتر 5 کیلووات ممکن است امکان اتصال آرایهای بزرگتر از 5 کیلووات پنل را نیز داشته باشد، اما این موضوع باید دقیقاً از دیتاشیت بررسی شود.
توان سانورتر چیست؟
توان خروجی سانورتر معمولاً با واحدهای زیر بیان میشود:
- W
- kW
- VA
- kVA
برای مثال:
- 1 kW
- 3 kW
- 5 kW
- 6 kW
- 10 kW
در انتخاب دستگاه، مجموع توان مصرفکنندگان باید بهدقت محاسبه شود.
اما توان نامی تنها معیار انتخاب نیست.
Surge Power چیست؟
برخی تجهیزات در لحظه راهاندازی، جریان بسیار بیشتری نسبت به حالت عادی مصرف میکنند، مانند:
- یخچال
- کولر
- پمپ آب
- موتور
- کمپرسور
بنابراین سانورتر باید توان لحظهای (Surge Power) کافی برای راهاندازی این بارها را داشته باشد.
سانورتر موج سینوسی چیست؟
کیفیت موج خروجی اهمیت بالایی دارد.
انواع خروجی شامل:
- Modified Sine Wave
- Pure Sine Wave
برای تجهیزات حساس و موتورهای الکتریکی، استفاده از Pure Sine Wave توصیه میشود.
باتری سانورتر چند ولت است؟
سانورترها معمولاً با ولتاژهای زیر طراحی میشوند:
- 12V
- 24V
- 48V
در توانهای بالاتر، استفاده از ولتاژهای بالاتر رایجتر است، زیرا جریان کاهش یافته و تلفات کمتر میشود.
سانورتر 12 ولت یا 24 ولت یا 48 ولت؟
انتخاب ولتاژ به توان سیستم بستگی دارد.
- سیستمهای کوچک: 12V
- سیستمهای متوسط: 24V
- سیستمهای بزرگ: 48V
این یک قاعده کلی است و باید بر اساس دیتاشیت دستگاه تصمیمگیری شود.
سانورتر با باتری لیتیومی
استفاده از باتریهای LiFePO4 در سیستمهای خورشیدی رو به افزایش است.
اما باید توجه داشت:
هر سانورتر با هر باتری لیتیومی سازگار نیست.
پارامترهای مهم شامل:
- ولتاژ
- جریان شارژ
- جریان دشارژ
- پروتکل ارتباطی
- BMS
- CAN / RS485
- پروفایل شارژ
میباشد.
BMS چیست؟
BMS یا:
Battery Management System
سیستم مدیریت باتری است که پارامترهایی مانند:
- ولتاژ سلولها
- جریان
- دما
- وضعیت شارژ و دشارژ
را کنترل میکند.
در سیستمهای پیشرفته، ارتباط بین سانورتر و BMS از طریق CAN یا RS485 برقرار میشود.
آیا سانورتر بدون باتری کار میکند؟
برخی مدلها قابلیت Batteryless Operation دارند.
اما این ویژگی در همه دستگاهها وجود ندارد و باید در مشخصات فنی بررسی شود.
آیا سانورتر برق شهر را میگیرد؟
بسیاری از سانورترها دارای ورودی AC هستند و میتوانند از:
- شبکه برق
- ژنراتور
برای تأمین بار یا شارژ باتری استفاده کنند.
اولویت مصرف انرژی در سانورتر
بسیاری از سانورترها امکان تنظیم اولویت منابع انرژی را دارند.
برای مثال:
- Solar First
- Utility First
- SBU
- SUB
این حالتها بسته به مدل دستگاه متفاوت هستند.
حالت SBU چیست؟
SBU به ترتیب:
Solar → Battery → Utility
اشاره دارد.
در این حالت ابتدا انرژی خورشیدی، سپس باتری و در نهایت برق شبکه استفاده میشود.
حالت Utility First چیست؟
در این حالت، برق شبکه در اولویت قرار دارد و سایر منابع نقش پشتیبان دارند.
سانورتر برای خانه
برای انتخاب سانورتر خانگی باید:
- توان مصرفی
- بارهای همزمان
- بارهای موتوری
بهدقت محاسبه شوند.
سانورتر برای ویلا و باغ
سانورتر گزینهای مناسب برای ویلاها و باغهای فاقد برق یا دارای قطعی مکرر است.
سانورتر برای دوربین مداربسته
در این کاربرد، پایداری سیستم و ظرفیت باتری اهمیت بالایی دارد.
سانورتر برای یخچال
به دلیل وجود کمپرسور، بررسی Surge Power ضروری است.
سانورتر برای پمپ آب
پمپها بارهای موتوری با جریان راهاندازی بالا هستند و نیاز به بررسی دقیق دارند.
سانورتر برای کولر گازی
کولر گازی مصرف بالایی دارد و طراحی سیستم باید کاملاً مهندسیشده باشد.
سانورتر 3 کیلووات برای چه مصرفی مناسب است؟
بستگی به نوع بار دارد و باید Surge و توان همزمان بررسی شود.
سانورتر 5 کیلووات برای چه کاربردی مناسب است؟
برای مصارف خانگی و ویلایی رایج است، اما نیاز به محاسبه دقیق دارد.
سانورتر 10 کیلووات
در این توان، طراحی کابلکشی و حفاظتها اهمیت بسیار بالایی دارد.
سایز کابل باتری سانورتر
جریان بالا در سمت باتری نیازمند کابل مناسب برای جلوگیری از افت ولتاژ و خطرات ایمنی است.
فیوز باتری سانورتر
استفاده از فیوز یا کلید DC مناسب برای حفاظت سیستم ضروری است.
کابل پنل به سانورتر
باید از کابل مخصوص سیستم خورشیدی با مقاومت مناسب در برابر شرایط محیطی استفاده شود.
ارت سانورتر
اتصال صحیح ارت برای ایمنی و عملکرد صحیح سیستم الزامی است.
بهترین سانورتر چه ویژگیهایی دارد؟
- Pure Sine Wave
- MPPT با راندمان بالا
- Surge مناسب
- سازگاری با باتری
- حفاظتهای کامل
- راندمان بالا
- خدمات و گارانتی معتبر
قیمت سانورتر به چه عواملی بستگی دارد؟
- توان
- برند
- نوع MPPT
- Hybrid یا Off Grid بودن
- قابلیتهای ارتباطی
- سازگاری با باتری لیتیومی
- نوسانات ارزی
قابلیت Parallel چیست؟
امکان افزایش توان یا توسعه سیستم از طریق اتصال چند دستگاه بهصورت موازی.
Wi-Fi در سانورتر چه کاربردی دارد؟
برای مانیتورینگ و کنترل وضعیت سیستم از راه دور استفاده میشود.
حفاظتهای مهم سانورتر
- اتصال کوتاه
- اضافه بار
- اضافه ولتاژ
- دمای بالا
- پلاریته معکوس
اشتباهات رایج هنگام خرید سانورتر
- انتخاب صرفاً بر اساس توان
- نادیده گرفتن Surge
- عدم بررسی ولتاژ PV
- استفاده از کابل نامناسب
- عدم توجه به سازگاری باتری
چکلیست خرید سانورتر
(بدون تغییر)
سوالات متداول درباره سانورتر
(بدون تغییر)
جمعبندی؛ سانورتر بخریم یا اینورتر خورشیدی؟
سانورتر گزینهای مناسب برای بسیاری از سیستمهای خورشیدی مستقل، ویلایی و دارای باتری است.
این دستگاه میتواند چندین عملکرد را در یک مجموعه یکپارچه ارائه دهد، از جمله:
MPPT + شارژ باتری + مدیریت انرژی + تبدیل DC به AC
با این حال، برای پروژههای متصل به شبکه و نیروگاههای بزرگ، استفاده از اینورترهای تخصصی On Grid یا String Inverter مناسبتر است.
در مقابل، برای:
- ویلا
- باغ
- برق اضطراری
- خانههای Off Grid
- سیستمهای دوربین و مخابراتی
سانورتر گزینهای بسیار کاربردی محسوب میشود.
پیش از خرید، بررسی دقیق پارامترهایی مانند توان بار، Surge، ولتاژ باتری، ظرفیت باتری، توان پنل، Voc، محدوده MPPT و جریان ورودی ضروری است.
نکته کلیدی این است که سانورتر، پنل و باتری باید بهعنوان یک سیستم یکپارچه و مهندسیشده طراحی شوند.
در مجموعه تخصصی انرژی خورشیدی تکه کابل، در مقالات بعدی به بررسی باتری خورشیدی، کابل Solar، کانکتور MC4، تابلو DC و سایر تجهیزات اصلی نیروگاه خورشیدی خواهیم پرداخت.
