سرج ارستر ۲۷۵ ولت پارس ارستر مدل PAM1-275-DX05-1P0؛ مشخصات، کاربرد و راهنمای خرید

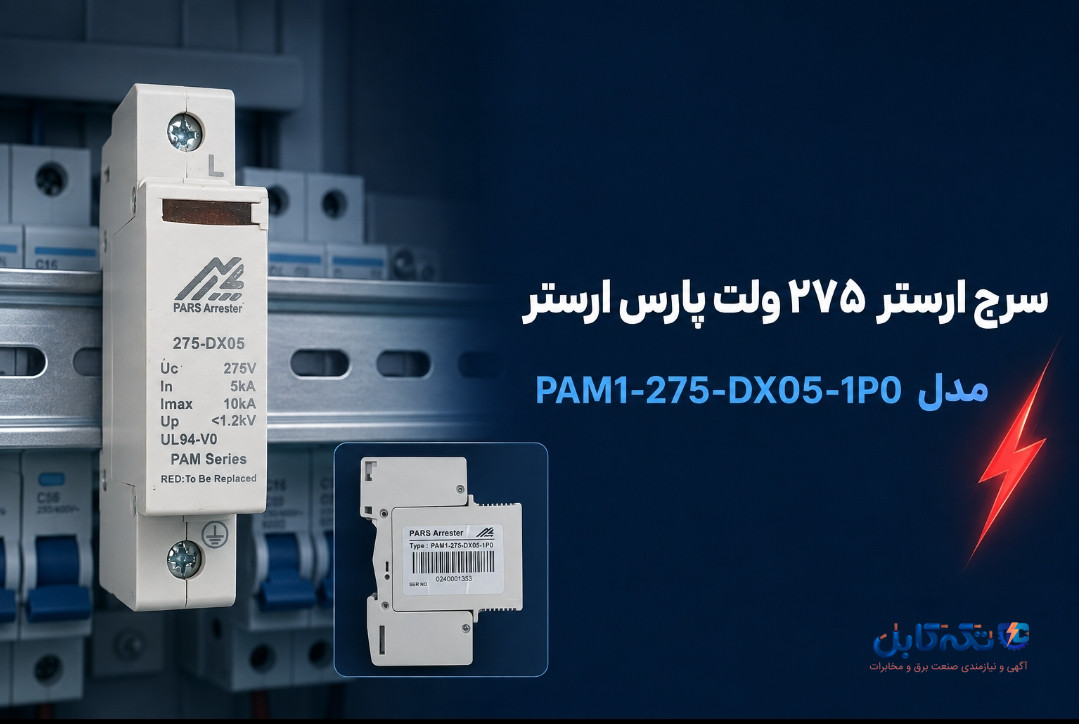

سرج ارستر پارس ارستر مدل PAM1-275-DX05-1P0 یک تجهیز حفاظتی تابلویی برای محدودکردن اضافهولتاژهای گذرا در شبکه برق فشار ضعیف است. این محصول روی ریل تابلو برق نصب میشود و هنگام بروز پالسهای ناگهانی ولتاژ، انرژی اضافه را از مسیر مناسب به زمین هدایت میکند تا احتمال آسیبدیدن تجهیزات الکتریکی و الکترونیکی کاهش یابد.
بر اساس مشخصات درجشده روی بدنه، این محصول از سری PAM شرکت پارس ارستر است و حداکثر ولتاژ کار دائم ۲۷۵ ولت، جریان تخلیه نامی ۵ کیلوآمپر، حداکثر جریان تخلیه ۱۰ کیلوآمپر و سطح حفاظت کمتر از ۱.۲ کیلوولت دارد.
مشخصات فنی سرج ارستر پارس ارستر
| مشخصه | مقدار |
|---|---|
| برند | PARS Arrester |
| سری محصول | PAM Series |
| مدل کامل | PAM1-275-DX05-1P0 |
| کد روی بدنه | 275-DX05 |
| حداکثر ولتاژ کار دائم Uc | ۲۷۵ ولت |
| جریان تخلیه نامی In | ۵ کیلوآمپر |
| حداکثر جریان تخلیه Imax | ۱۰ کیلوآمپر |
| سطح حفاظت ولتاژی Up | کمتر از ۱.۲ کیلوولت |
| کلاس ماده بدنه | UL94-V0 |
| وضعیت نشانگر قرمز | نیاز به تعویض |
| نحوه نصب | روی ریل DIN تابلو برق |
| ساختار محصول | تکپل |
نوع شبکه، تعداد ماژولهای موردنیاز، کلاس دقیق حفاظتی، فیوز پشتیبان و روش اتصال باید با توجه به دیتاشیت محصول و طراحی تابلو تعیین شوند.
سرج ارستر چیست؟
سرج ارستر یا Surge Protective Device که با علامت SPD نیز شناخته میشود، تجهیزی برای محدودکردن اضافهولتاژهای بسیار سریع و کوتاهمدت است. این پالسها ممکن است فقط چند میکروثانیه یا میلیثانیه ادامه داشته باشند، اما دامنه بالای آنها میتواند به بردهای الکترونیکی و عایق تجهیزات آسیب وارد کند.
عوامل متداول ایجاد اضافهولتاژ گذرا عبارتاند از:
- صاعقه مستقیم یا غیرمستقیم
- القای ولتاژ روی سیمها و کابلها
- قطع و وصل بارهای القایی
- روشن و خاموششدن موتورهای بزرگ
- کلیدزنی بانکهای خازنی
- عملکرد کنتاکتورها و رلهها
- مانورهای شبکه برق
- قطع ناگهانی جریان
- کارکرد ژنراتورها و تجهیزات صنعتی
- خاموش و روشنشدن ترانسفورماتورها
سرج ارستر در شرایط عادی تأثیر محسوسی بر مدار ندارد، اما هنگام افزایش ناگهانی ولتاژ، مسیر کمامپدانسی برای تخلیه انرژی اضافه ایجاد میکند و دامنه ولتاژ رسیده به تجهیزات را کاهش میدهد.
کاربرد سرج ارستر ۲۷۵ ولت
این مدل برای استفاده در بخشهایی از شبکه فشار ضعیف طراحی شده است که ولتاژ و آرایش اتصال آنها با Uc برابر ۲۷۵ ولت سازگار باشد.
کاربردهای متداول سرج ارسترهای تابلویی عبارتاند از:
- تابلو برق ساختمانهای مسکونی
- تابلوهای اداری و تجاری
- تابلوهای برق صنعتی
- تابلوهای روشنایی
- تابلوهای کنترل و اتوماسیون
- سیستمهای اعلام حریق
- تجهیزات دوربین مداربسته
- تابلوهای مخابراتی
- تجهیزات شبکه و سرور
- سیستمهای سرمایش و گرمایش
- تجهیزات اندازهگیری
- روشناییهای LED
- دستگاههای پزشکی و آزمایشگاهی
- بردهای الکترونیکی حساس
تعداد و آرایش سرج ارستر باید بر اساس تکفاز یا سهفاز بودن شبکه، نوع سیستم اتصال زمین و محل نصب در تابلو تعیین شود.
مفهوم Uc برابر ۲۷۵ ولت
پارامتر Uc نشاندهنده حداکثر ولتاژ کار دائمی است که سرج ارستر میتواند بهطور پیوسته تحمل کند.
در این محصول:
Uc = 275V
این مقدار نباید با ولتاژ نامی شبکه، سطح حفاظت Up یا ولتاژ شروع عملکرد اشتباه گرفته شود. انتخاب Uc نامناسب ممکن است باعث عملکرد زودهنگام، فرسودگی سریع یا کاهش اثربخشی سیستم حفاظت شود.
جریان تخلیه نامی In
پارامتر In نشاندهنده جریان تخلیه نامی سرج ارستر در شکل موج آزمون تعریفشده است.
در مدل 275-DX05 مقدار آن برابر است با:
In = 5kA
این عدد به معنای عبور دائمی جریان ۵۰۰۰ آمپر از دستگاه نیست. سرج ارستر این جریان ضربهای را فقط برای مدت بسیار کوتاهی تحمل میکند.
شدت و تعداد پالسهای تخلیه بر طول عمر عنصر حفاظتی داخل SPD اثر میگذارند. هر بار تخلیه انرژی میتواند بخشی از عمر مفید دستگاه را مصرف کند.
حداکثر جریان تخلیه Imax
پارامتر Imax نشاندهنده حداکثر جریان تخلیهای است که سرج ارستر تحت شرایط آزمون مشخص میتواند تحمل کند.
در این محصول:
Imax = 10kA
Imax با جریان مصرفکننده، جریان اتصال کوتاه تابلو یا ظرفیت قطع کلید مینیاتوری تفاوت دارد. جریان سرج یک پالس بسیار کوتاه است، درحالیکه جریان اتصال کوتاه شبکه ماهیت و مدت متفاوتی دارد.
سطح حفاظت Up کمتر از ۱.۲ کیلوولت
پارامتر Up سطح ولتاژی است که هنگام تخلیه جریان ضربهای میتواند در سمت حفاظتشده باقی بماند.
در مدل پارس ارستر مقدار زیر درج شده است:
Up < 1.2kV
هرچه سطح حفاظت با ولتاژ قابلتحمل تجهیزات حساس هماهنگتر باشد، احتمال آسیبدیدن آنها کاهش مییابد. سطح حفاظت واقعی در محل نصب فقط به مشخصات خود SPD وابسته نیست و عوامل زیر نیز بر آن تأثیر دارند:
- طول سیمهای اتصال
- سطح مقطع هادی
- کیفیت سیستم ارت
- نحوه سیمکشی تابلو
- فاصله SPD تا تجهیزات
- تعداد خمها و حلقههای سیم
- هماهنگی با مراحل حفاظتی دیگر
سیمهای بلند و مسیرهای دارای حلقه میتوانند به دلیل خاصیت القایی، ولتاژ باقیمانده روی تجهیزات را افزایش دهند. به همین دلیل، اتصالات SPD باید کوتاه و مستقیم باشند.
نشانگر وضعیت سرج ارستر
روی بدنه دستگاه یک پنجره نشانگر وضعیت وجود دارد و عبارت زیر نیز روی محصول درج شده است:
RED: To Be Replaced
این عبارت یعنی اگر نشانگر دستگاه قرمز شود، ماژول حفاظتی به پایان عمر خود رسیده یا از مدار حفاظت خارج شده است و باید تعویض شود.
قرمزشدن نشانگر لزوماً برق مصرفکننده را قطع نمیکند. ممکن است مدار همچنان برق داشته باشد، اما حفاظت مؤثری در برابر اضافهولتاژ وجود نداشته باشد.
به همین دلیل، وضعیت نشانگر سرج ارستر باید هنگام بازدیدهای دورهای تابلو بررسی شود.
UL94-V0 چه معنایی دارد؟
عبارت UL94-V0 روی بدنه به طبقهبندی رفتار ماده محفظه در برابر اشتعال مربوط است. این مشخصه با عملکرد الکتریکی یا کلاس حفاظتی سرج ارستر یکسان نیست.
UL94-V0 بهتنهایی تعیینکننده موارد زیر نیست:
- کلاس Type 1، Type 2 یا Type 3
- درجه حفاظت IP
- ظرفیت تحمل اتصال کوتاه
- حداکثر جریان تخلیه
- سطح حفاظت ولتاژی
- تأیید کامل محصول
برای ارزیابی کامل باید دیتاشیت، گواهیها و نتایج آزمون مدل موردنظر بررسی شوند.
تفاوت سرج ارستر با محافظ برق
سرج ارستر و محافظ برق معمولی وظایف متفاوتی دارند.
محافظ برق ولتاژ شبکه را اندازهگیری میکند و در صورت افزایش یا کاهش نسبتاً طولانی ولتاژ، برق مصرفکننده را قطع میکند. پس از بازگشت ولتاژ به محدوده مجاز نیز مدار را با تأخیر دوباره وصل میکند.
سرج ارستر برای مقابله با پالسهای بسیار سریع و کوتاه اضافهولتاژ طراحی شده است. این پالسها ممکن است آنقدر سریع باشند که محافظ برق معمولی فرصت واکنش مؤثر نداشته باشد.
برای حفاظت کاملتر ممکن است به مجموعهای از تجهیزات زیر نیاز باشد:
- سرج ارستر
- محافظ افزایش و کاهش ولتاژ
- کلید مینیاتوری
- کلید محافظ جان
- رله کنترل ولتاژ
- سیستم ارت استاندارد
- سیستم حفاظت خارجی صاعقه
هیچیک از این تجهیزات بهتنهایی جایگزین تمام تجهیزات حفاظتی دیگر نیست.
تفاوت سرج ارستر با برقگیر ۲۰ کیلوولت
مدل PAM1-275-DX05-1P0 یک تجهیز تابلویی فشار ضعیف است و نباید با برقگیرهای مورد استفاده در شبکههای ۲۰ کیلوولت اشتباه گرفته شود.
برقگیرهای فشار متوسط روی خطوط هوایی، ترانسفورماتورها و تجهیزات شبکه توزیع نصب میشوند و ولتاژ نامی آنها چندین کیلوولت است.
این سرج ارستر دارای Uc برابر ۲۷۵ ولت است و فقط باید در شبکه فشار ضعیف و مطابق مشخصات فنی استفاده شود. اتصال آن به شبکه فشار متوسط کاملاً غیرمجاز و خطرناک است.
انواع سرج ارستر
تجهیزات حفاظت در برابر اضافهولتاژ معمولاً در سه گروه اصلی قرار میگیرند:
سرج ارستر Type 1
این مدل در ورودی تأسیسات و پروژههایی استفاده میشود که احتمال ورود جریانهای پرانرژی صاعقه وجود دارد. در ساختمانهای دارای سیستم حفاظت خارجی صاعقه، انتخاب Type 1 اهمیت ویژهای دارد.
سرج ارستر Type 2
این مدل معمولاً در تابلوهای اصلی و فرعی نصب میشود و برای محدودکردن اضافهولتاژهای ناشی از صاعقه غیرمستقیم و عملیات کلیدزنی به کار میرود.
سرج ارستر Type 3
این مدل نزدیک تجهیزات حساس و بهعنوان مرحله تکمیلی حفاظت نصب میشود. Type 3 باید با تجهیزات حفاظتی بالادست هماهنگ باشد و معمولاً بهتنهایی جایگزین Type 1 یا Type 2 نیست.
در تصاویر محصول عبارت صریح Type 1، Type 2 یا Type 3 مشاهده نمیشود؛ بنابراین برای تعیین کلاس دقیق PAM1-275-DX05-1P0 باید دیتاشیت سازنده بررسی شود.
نصب سرج ارستر در تابلو برق
سرج ارستر معمولاً بهصورت موازی با مدار نصب میشود. در شرایط عادی جریان بار مصرفکننده از داخل آن عبور نمیکند؛ اما هنگام وقوع اضافهولتاژ، انرژی اضافی را به مسیر مناسب هدایت میکند.
روش اتصال دقیق به عوامل زیر وابسته است:
- تکفاز یا سهفاز بودن شبکه
- نوع سیستم اتصال زمین
- آرایش TN-C، TN-S، TN-C-S یا TT
- محل نصب در تابلو
- وجود سیستم حفاظت خارجی صاعقه
- جریان اتصال کوتاه محل نصب
- فیوز یا کلید پشتیبان
- سطح مقطع سیمها
- هماهنگی با SPDهای دیگر
در شبکه سهفاز یا سامانههای دارای آرایش خاص، نصب یک ماژول تکپل ممکن است حفاظت کاملی ایجاد نکند. تعداد ماژولها و روش اتصال باید توسط طراح یا برقکار متخصص تعیین شود.
نصب، آزمایش و تعویض سرج ارستر باید پس از قطع کامل برق و توسط فرد دارای صلاحیت انجام شود.
اهمیت سیستم ارت
عملکرد صحیح سرج ارستر به وجود سیستم ارت مناسب وابسته است. اگر مسیر اتصال زمین طولانی، نامطمئن یا دارای امپدانس زیاد باشد، تخلیه انرژی بهدرستی انجام نمیشود.
نکات مهم اتصال زمین عبارتاند از:
- کوتاهبودن مسیر اتصال
- استفاده از سطح مقطع مناسب
- جلوگیری از ایجاد حلقه
- پرهیز از خمهای تند
- محکمبودن ترمینالها
- اتصال به شینه ارت استاندارد
- همبندی اجزای فلزی
- بررسی دورهای سیستم زمین
نصب SPD بدون ارزیابی سیستم ارت ممکن است تصور اشتباهی از وجود حفاظت کامل ایجاد کند.
اهمیت کوتاهبودن سیمهای اتصال
پالسهای اضافهولتاژ تغییرات بسیار سریعی دارند. در این شرایط حتی سیم اتصال نیز رفتار القایی پیدا میکند.
اگر فاصله سرج ارستر تا شینه فاز و شینه ارت زیاد باشد، افت ولتاژ القایی مسیر به سطح حفاظت SPD اضافه میشود و ممکن است ولتاژ بیشتری به تجهیزات برسد.
برای عملکرد بهتر باید:
- SPD نزدیک شینهها نصب شود.
- سیمها کوتاه و مستقیم باشند.
- از حلقهکردن سیمها جلوگیری شود.
- خمهای تند حذف شوند.
- مسیرهای اضافی ایجاد نشوند.
- اتصال ارت تا حد امکان کوتاه باشد.
فیوز یا کلید پشتیبان
بعضی مدلهای SPD به فیوز یا کلید حفاظتی پشتیبان نیاز دارند. این تجهیز در صورت خرابی داخلی یا ایجاد جریان خطا، سرج ارستر را بهصورت ایمن از مدار جدا میکند.
ظرفیت حفاظت پشتیبان را نمیتوان فقط از روی In یا Imax تعیین کرد. مقدار مناسب باید از دیتاشیت سازنده استخراج و با موارد زیر هماهنگ شود:
- جریان اتصال کوتاه تابلو
- سطح مقطع سیم
- ظرفیت ترمینال SPD
- فیوز یا کلید بالادست
- نوع شبکه
- مشخصات سازنده
استفاده از فیوز یا کلید نامتناسب میتواند ایمنی تابلو یا عملکرد سرج ارستر را تحتتأثیر قرار دهد.
سرج ارستر از چه تجهیزاتی محافظت میکند؟
استفاده صحیح از SPD میتواند احتمال آسیب اضافهولتاژهای گذرا به تجهیزات زیر را کاهش دهد:
- PLC و تجهیزات اتوماسیون
- درایو و اینورتر
- کنترلرهای صنعتی
- تجهیزات شبکه و سرور
- دوربین مداربسته
- تجهیزات اندازهگیری
- بردهای الکترونیکی
- سیستم اعلام حریق
- روشنایی LED
- تجهیزات صوتی و تصویری
- سیستمهای سرمایش و گرمایش
- تجهیزات پزشکی و آزمایشگاهی
- تابلوهای کنترل
سرج ارستر حفاظت مطلق در برابر تمام حوادث الکتریکی ایجاد نمیکند. میزان حفاظت به طراحی مرحلهای، کیفیت ارت، کلاس SPD و نحوه نصب وابسته است.
آیا بعد از هر صاعقه باید SPD تعویض شود؟
خیر. تعویض دستگاه بعد از هر رعدوبرق الزامی نیست. سرج ارستر برای تحمل تعداد مشخصی از پالسها با شدتهای مختلف طراحی میشود.
بااینحال، هر بار تخلیه انرژی بخشی از عمر عنصر حفاظتی را مصرف میکند. بعد از صاعقه شدید یا مشاهده اختلال در شبکه، بهتر است نشانگر وضعیت بررسی شود.
اگر نشانگر قرمز شده باشد، سرج ارستر باید تعویض شود. استفاده از ماژول معیوب ممکن است تجهیزات را بدون حفاظت باقی بگذارد.
عوامل مؤثر بر قیمت سرج ارستر پارس ارستر
قیمت سرج ارستر به عوامل زیر بستگی دارد:
- حداکثر ولتاژ کار دائم Uc
- جریان تخلیه نامی In
- حداکثر جریان تخلیه Imax
- سطح حفاظت Up
- کلاس Type 1، Type 2 یا Type 3
- تعداد پل
- ثابت یا کارتریجی بودن
- وجود کنتاکت اعلام وضعیت
- استانداردها و گواهیهای محصول
- تعداد سفارش
- موجودی بازار
هنگام مقایسه قیمت باید همه مشخصات فنی بررسی شوند. دو سرج ارستر با ظاهر یا ولتاژ مشابه ممکن است از نظر جریان تخلیه، سطح حفاظت و کاربرد تفاوت زیادی داشته باشند.
راهنمای خرید PAM1-275-DX05-1P0
پیش از سفارش این محصول، اطلاعات زیر را مشخص کنید:
- ولتاژ نامی شبکه
- تکفاز یا سهفاز بودن تابلو
- نوع سیستم اتصال زمین
- محل نصب در تابلو اصلی یا فرعی
- وجود یا نبود صاعقهگیر خارجی
- نوع تجهیزات مصرفکننده
- سطح حفاظت موردنیاز
- جریان اتصال کوتاه محل نصب
- تعداد پلهای موردنیاز
- نوع فیوز یا کلید پشتیبان
مدل کامل PAM1-275-DX05-1P0 و مقادیر Uc، In، Imax و Up باید با سفارش و نقشه پروژه تطبیق داده شوند.
خرید سرج ارستر پارس ارستر از الکتروروناک
برای استعلام قیمت سرج ارستر ۲۷۵ ولت پارس ارستر مدل PAM1-275-DX05-1P0، بررسی موجودی و خرید تجهیزات حفاظت در برابر اضافهولتاژ میتوانید با فروشگاه الکتروروناک در ارتباط باشید.
پیمانکاران برق، تابلوسازان، واحدهای صنعتی و مجریان پروژه میتوانند تصویر مشخصات فنی یا فهرست خرید خود را برای کارشناسان الکتروروناک ارسال کنند تا مدل موردنیاز بررسی و قیمت روز اعلام شود.
سؤالات متداول
مدل دقیق محصول چیست؟
مدل درجشده روی برچسب دستگاه PAM1-275-DX05-1P0 از برند PARS Arrester است.
Uc برابر ۲۷۵ ولت چه معنایی دارد؟
Uc حداکثر ولتاژ کار دائم سرج ارستر است و نباید با سطح حفاظت Up اشتباه گرفته شود.
تفاوت In و Imax چیست؟
In جریان تخلیه نامی و Imax حداکثر جریان تخلیه تحت شرایط آزمون مشخص است. این اعداد جریان مصرفی عادی مدار نیستند.
نشانگر قرمز چه مفهومی دارد؟
براساس نوشته روی محصول، قرمزشدن نشانگر به معنای نیاز به تعویض سرج ارستر است.
آیا سرج ارستر جایگزین محافظ برق است؟
خیر. سرج ارستر برای اضافهولتاژهای بسیار سریع طراحی شده است، درحالیکه محافظ برق معمولاً افزایش یا کاهش طولانیتر ولتاژ را تشخیص میدهد.
آیا این محصول برای شبکه ۲۰ کیلوولت مناسب است؟
خیر. این محصول یک سرج ارستر تابلویی فشار ضعیف با Uc برابر ۲۷۵ ولت است و نباید در شبکه فشار متوسط ۲۰ کیلوولت نصب شود.
آیا یک ماژول برای تابلو سهفاز کافی است؟
لزوماً خیر. تعداد و آرایش ماژولها به ساختار شبکه، سیستم زمین و طراحی حفاظت بستگی دارد.
فروشگاه الکتروروناک
مرکز استعلام قیمت و فروش سرج ارستر پارس ارستر
