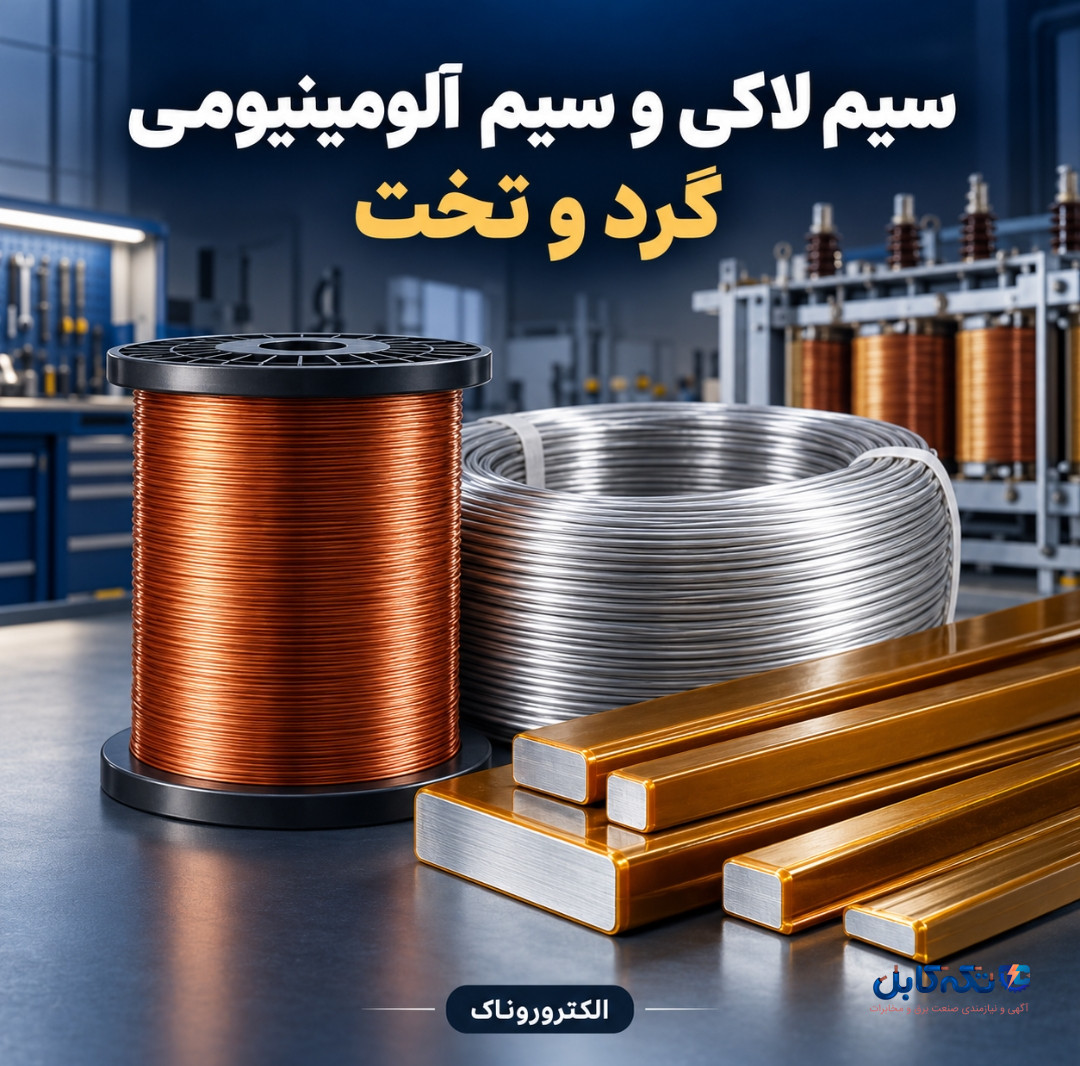

سیم لاکی PU، سیم آلومینیومی پلی‌استر گرد، سیم آلومینیومی پلی‌استر تخت و تسمه یا سیم آلومینیومی تخت از مهم‌ترین هادی‌های مورد استفاده در ساخت و تعمیر سیم‌پیچ انواع ترانسفورماتور، موتور، ژنراتور، راکتور و تجهیزات الکترومغناطیسی هستند.
هرکدام از این محصولات از نظر جنس هادی، شکل سطح مقطع، نوع عایق، کلاس حرارتی، ضخامت پوشش و کاربرد با دیگری تفاوت دارند. انتخاب اشتباه سیم سیم‌پیچی می‌تواند باعث افزایش تلفات، داغ‌شدن سیم‌پیچ، آسیب عایق، اتصال حلقه‌ها و کاهش عمر تجهیز شود.
در این راهنمای جامع، انواع سیم‌های موجود در فهرست شامل سیم لاکی PU، سیم آلومینیومی پلی‌استر گرد و تخت و سیم آلومینیومی تخت بدون پوشش را بدون درج قیمت معرفی می‌کنیم.
سیم سیم‌پیچی چیست؟
سیم سیم‌پیچی یا Winding Wire هادی مخصوصی است که برای ساخت سیم‌پیچ تجهیزات الکتریکی استفاده می‌شود. این سیم‌ها معمولاً از مس یا آلومینیوم ساخته می‌شوند و ممکن است به شکل گرد، تخت یا مستطیلی تولید شوند.
سطح هادی نیز با توجه به کاربرد می‌تواند دارای یکی از پوشش‌های زیر باشد:
- لاک پلی‌یورتان یا PU
- پلی‌استر
- پلی‌استرایمید
- پلی‌آمید ایمید
- الیاف یا نوار پلی‌استر
- کاغذ عایق
- الیاف شیشه
- ترکیبی از چند لایه عایق
- بدون پوشش برای عایق‌کاری در مرحله سیم‌پیچی
نوع پوشش باید براساس کلاس حرارتی، ولتاژ کاری، شرایط بهره‌برداری و سیستم عایقی دستگاه انتخاب شود.
انواع سیم‌های سیم‌پیچی قابل استعلام
محصولات این گروه در چهار دسته اصلی قرار می‌گیرند:
۱. سیم لاکی PU
PU مخفف Polyurethane یا پلی‌یورتان است. در این سیم‌ها، یک لایه بسیار نازک عایق روی هادی قرار می‌گیرد تا ضمن ایجاد عایق الکتریکی، فضای کمی در سیم‌پیچ اشغال شود.
سیم لاکی PU موجود در فهرست در سایزهای زیر قابل استعلام است:
- سیم لاکی PU سایز ۰٫۳۰ میلی‌متر
- سیم لاکی PU سایز ۰٫۳۵ میلی‌متر
در بسیاری از محصولات بازار، هادی سیم لاکی PU از مس ساخته می‌شود؛ اما هنگام سفارش باید جنس هادی، قطر واقعی، کلاس حرارتی، گرید پوشش و وزن قرقره به‌طور دقیق تأیید شود.
کاربرد سیم لاکی PU
این سیم‌ها با توجه به مشخصات فنی محصول می‌توانند در تجهیزات زیر استفاده شوند:
- ترانسفورماتورهای کوچک
- منابع تغذیه
- ترانس‌های الکترونیکی
- رله‌ها و کنتاکتورها
- بوبین شیرهای برقی
- سیم‌پیچ بلندگو
- سلف و چوک
- موتورهای کوچک
- تجهیزات مخابراتی و الکترونیکی
یکی از ویژگی‌های برخی سیم‌های پلی‌یورتان، قابلیت لحیم‌کاری مناسب پس از برداشتن یا ذوب کنترل‌شده پوشش است. بااین‌حال، قابلیت لحیم‌کاری و دمای آن باید از دیتاشیت همان محصول بررسی شود.
استاندارد IEC 60317-20 الزامات نوعی سیم گرد مسی با پوشش پلی‌یورتان و کلاس حرارتی ۱۵۵ را بیان می‌کند؛ اما صرف درج عبارت PU روی محصول به معنای انطباق قطعی آن با این استاندارد یا کلاس حرارتی مشخص نیست.
۲. سیم آلومینیومی پلی‌استر گرد
این محصول دارای هادی آلومینیومی با سطح مقطع گرد و پوشش عایقی پلی‌استر یا ساختار عایقی وابسته به خانواده پلی‌استر است.
سایزهای درج‌شده در فهرست عبارت‌اند از:
- سیم آلومینیومی پلی‌استر گرد سایز ۲٫۵
- سایز ۳
- سایز ۳٫۵
- سایز ۴
- سایز ۴٫۵
- سایز ۵
- سایز ۷
- سایز ۸
پیش از سفارش باید مشخص شود که اعداد فوق نشان‌دهنده قطر هادی برحسب میلی‌متر هستند و اندازه اعلام‌شده مربوط به هادی بدون پوشش است یا قطر نهایی با عایق.
کاربرد سیم آلومینیومی گرد
سیم آلومینیومی گرد عایق‌شده می‌تواند در ساخت یا تعمیر تجهیزات زیر استفاده شود:
- ترانسفورماتورهای توزیع
- ترانسفورماتورهای صنعتی
- ترانس جوش
- راکتورها و چوک‌های صنعتی
- استابلایزرها
- موتورهای الکتریکی متناسب با طراحی
- ژنراتورها
- تجهیزات القایی
- سیم‌پیچ‌های الکترومغناطیسی
نوع دقیق کاربرد به کلاس حرارتی، استقامت عایقی، قطر هادی و طراحی دستگاه بستگی دارد.
برای نمونه، استاندارد IEC 60317-15 درباره سیم گرد آلومینیومی لاکی پلی‌استرایمید کلاس ۱۸۰ است. نام تجاری «پلی‌استر» در بازار ممکن است به ساختارهای عایقی متفاوتی اشاره کند؛ بنابراین استاندارد، کلاس حرارتی و نوع پوشش باید از فروشنده یا سازنده دریافت شود.
۳. سیم آلومینیومی پلی‌استر تخت
در سیم آلومینیومی تخت، سطح مقطع هادی به‌صورت مستطیلی تولید می‌شود. این ساختار امکان قرارگرفتن منظم‌تر هادی‌ها در کنار یکدیگر و استفاده بهتر از فضای پنجره هسته را فراهم می‌کند.
فهرست ارائه‌شده شامل مجموعه متنوعی از ابعاد سیم آلومینیومی پلی‌استر تخت است؛ از جمله ترکیب‌هایی در محدوده‌های زیر:
- عرض‌های تقریبی ۴ تا ۱۱ میلی‌متر
- ضخامت‌های مختلف متناسب با طراحی سیم‌پیچ
- ابعادی مانند ۴×۸، ۴٫۵×۲، ۵×۲٫۵، ۶×۲٫۵، ۶×۳، ۶×۴، ۷×۴، ۸×۲، ۸×۳، ۸×۴، ۸×۵، ۱۱×۴ و سایر اندازه‌های درج‌شده در فهرست
به دلیل احتمال تفاوت در ترتیب ثبت عرض و ضخامت، ابعاد نهایی باید پیش از صدور پیش‌فاکتور تأیید شوند. بهترین روش این است که مشتری عرض، ضخامت، نوع عایق و مقدار موردنیاز را به‌صورت جداگانه اعلام کند.
مزایای سیم آلومینیومی تخت
- ضریب پرشدگی مناسب‌تر در بعضی سیم‌پیچ‌ها
- چیدمان منظم‌تر دورها
- استفاده بهینه از فضای سیم‌پیچی
- امکان تولید سیم‌پیچ‌های فشرده
- سطح تماس بیشتر میان هادی و عایق
- مناسب برای برخی سیم‌پیچ‌های جریان بالا
- وزن کمتر نسبت به هادی مسی هم‌حجم
استاندارد IEC 60317-0-9 الزامات عمومی سیم‌های آلومینیومی تخت لاکی را پوشش می‌دهد. برای نمونه، IEC 60317-74 به سیم آلومینیومی تخت با پوشش پلی‌استرایمید کلاس ۱۸۰ می‌پردازد.
سیم‌های دولایه با پوشش پایه پلی‌استر یا پلی‌استرایمید و لایه رویی پلی‌آمید ایمید نیز می‌توانند براساس IEC 60317-73 در کلاس ۲۰۰ تعریف شوند. انطباق کالای مورد سفارش با هر استاندارد باید از روی گواهی فنی محصول بررسی شود.
۴. سیم یا تسمه آلومینیومی تخت بدون پوشش
بخش دیگری از فهرست به سیم آلومینیومی تخت اختصاص دارد. این محصولات می‌توانند به‌صورت هادی بدون لاک یا با شرایط سطحی مشخص برای استفاده در فرآیندهای سیم‌پیچی و عایق‌کاری عرضه شوند.
ابعاد قابل استعلام در فهرست شامل نمونه‌های زیر است:
- ۳٫۵×۲ میلی‌متر
- ۴×۲٫۵ میلی‌متر
- ۵×۲٫۵ میلی‌متر
- ۶×۲٫۵ میلی‌متر
- ۶×۳ میلی‌متر
- ۶×۴ میلی‌متر
- ۸×۲ میلی‌متر
- ۸×۴ میلی‌متر
- ۸×۵ میلی‌متر
- ۱۱×۴ میلی‌متر
وجود هر سایز، نوع آلیاژ، تلرانس ابعادی و شکل بسته‌بندی باید هنگام سفارش استعلام شود.
کاربرد سیم آلومینیومی تخت
- سیم‌پیچی ترانسفورماتور
- تولید سیم‌پیچ فشار ضعیف ترانس
- ساخت راکتور و سلف صنعتی
- تولید ترانس جوش
- بازپیچی ترانسفورماتور
- ساخت بوبین‌های جریان بالا
- استفاده در تجهیزات القایی
- تولید هادی‌هایی که در مرحله بعد عایق‌کاری می‌شوند
سیم تخت بدون پوشش نباید بدون اجرای سیستم عایقی مناسب مستقیماً در سیم‌پیچ استفاده شود. روش عایق‌کاری باید با طراحی، ولتاژ و کلاس حرارتی دستگاه مطابقت داشته باشد.
تفاوت سیم گرد و سیم تخت
سیم گرد
سیم گرد برای تولید و تعمیر طیف وسیعی از موتور، ترانسفورماتور و تجهیزات الکترومغناطیسی استفاده می‌شود. عبور آن از دستگاه سیم‌پیچی ساده‌تر است و در قطرهای مختلف تولید می‌شود.
سیم تخت
سیم تخت یا مستطیلی در بسیاری از ترانسفورماتورها و تجهیزات جریان بالا کاربرد دارد. این سیم امکان استفاده بهتر از فضای سیم‌پیچ را فراهم می‌کند، اما خم‌کاری و پیچیدن آن به کنترل بیشتری نیاز دارد.
انتخاب میان سیم گرد و تخت باید براساس نقشه سیم‌پیچ، سطح مقطع موردنیاز، شعاع خم، فضای موجود و توان تجهیزات انجام شود.
تفاوت سیم مسی و آلومینیومی در سیم‌پیچی
آلومینیوم و مس هر دو در تولید سیم‌پیچ استفاده می‌شوند، اما جایگزینی مستقیم آن‌ها بدون محاسبه فنی صحیح نیست.
سیم مسی
- هدایت الکتریکی بالاتر
- سطح مقطع کمتر برای مقاومت مشابه
- اتصال‌پذیری ساده‌تر در بسیاری از کاربردها
- وزن و قیمت بیشتر در بسیاری از شرایط بازار
سیم آلومینیومی
- وزن مخصوص کمتر
- امکان کاهش وزن سیم‌پیچ
- صرفه اقتصادی در برخی پروژه‌ها
- نیاز به سطح مقطع بزرگ‌تر برای دستیابی به مقاومت مشابه مس
- حساسیت بیشتر اتصالات به اکسید سطحی و روش اتصال
در اتصالات هادی آلومینیومی باید از روش، ترمینال و مواد اتصال سازگار استفاده شود. حذف لایه اکسید، کنترل فشار اتصال و جلوگیری از خوردگی گالوانیکی نیز اهمیت زیادی دارد.
سیم پلی‌استر با سیم لاکی PU چه تفاوتی دارد؟
مهم‌ترین تفاوت این محصولات به جنس و ساختار عایق برمی‌گردد.
سیم لاکی PU
- پوشش بر پایه پلی‌یورتان
- ضخامت کم عایق
- مناسب سیم‌های ظریف
- قابلیت لحیم‌کاری در بعضی گریدها
- کاربرد گسترده در بوبین‌ها و تجهیزات الکترونیکی
سیم آلومینیومی پلی‌استر
- هادی آلومینیومی گرد یا تخت
- پوشش یا عایق وابسته به خانواده پلی‌استر
- مناسب انواع سیم‌پیچ‌های صنعتی طبق طراحی
- قابل تولید در ابعاد بزرگ‌تر
- امکان عرضه در کلاس‌ها و ساختارهای عایقی متفاوت
عبارت «پلی‌استر» به‌تنهایی کلاس حرارتی یا ساختار کامل عایق را مشخص نمی‌کند. باید معلوم شود محصول دارای لاک پلی‌استر، پلی‌استرایمید، لایه ترکیبی یا پوشش نواری و الیافی است.
کلاس حرارتی سیم سیم‌پیچی چیست؟
کلاس حرارتی یکی از مهم‌ترین مشخصات سیم عایق‌شده است. این شاخص به تحمل حرارتی سیستم عایقی مربوط می‌شود و مستقیماً برابر حداکثر دمای مجاز دائمی دستگاه نیست.
کلاس‌های متداول می‌توانند شامل موارد زیر باشند:
- کلاس ۱۳۰
- کلاس ۱۵۵
- کلاس ۱۸۰
- کلاس ۲۰۰
- کلاس ۲۲۰
دمای واقعی مجاز سیم‌پیچ به طراحی دستگاه، نوع رزین، عایق‌های جانبی، روش خنک‌کاری و شرایط بهره‌برداری وابسته است. بنابراین کلاس سیم باید با کل سیستم عایقی دستگاه هماهنگ باشد.
مشخصات مهم در خرید سیم لاکی و آلومینیومی
پیش از سفارش این محصولات، مشخصات زیر را بررسی کنید:
جنس هادی
مشخص شود که هادی از مس، آلومینیوم خالص یا آلیاژ مشخصی ساخته شده است.
شکل هادی
سیم باید به‌صورت گرد، تخت یا مستطیلی سفارش داده شود.
ابعاد دقیق
برای سیم گرد، قطر هادی و برای سیم تخت، عرض و ضخامت اعلام شود. همچنین باید مشخص شود اندازه مربوط به هادی بدون پوشش است یا ابعاد نهایی محصول.
نوع پوشش
نوع لاک یا عایق شامل PU، پلی‌استر، پلی‌استرایمید، پلی‌آمید ایمید یا پوشش ترکیبی مشخص شود.
کلاس حرارتی
کلاس حرارتی باید با طراحی سیم‌پیچ هماهنگ باشد.
گرید عایق
ضخامت پوشش یا Grade محصول روی ابعاد نهایی، استقامت عایقی و فضای سیم‌پیچ تأثیر دارد.
استقامت الکتریکی
ولتاژ شکست، پیوستگی عایق و تعداد عیوب یا Pin Hole باید متناسب با استاندارد بررسی شود.
خواص مکانیکی
مواردی مانند انعطاف‌پذیری، چسبندگی لاک، ازدیاد طول، مقاومت کششی، برگشت‌پذیری و تحمل خم‌کاری اهمیت دارند.
سازگاری شیمیایی
عایق سیم باید با روغن ترانسفورماتور، لاک اشباع، رزین، مواد پاک‌کننده و شرایط کاری تجهیز سازگار باشد.
وزن و بسته‌بندی
وزن هر قرقره، نوع بوبین، ابعاد بسته‌بندی، سلامت لبه‌ها و نحوه مهار سیم باید قبل از سفارش مشخص شود.
کنترل کیفیت سیم سیم‌پیچی
یک سیم سیم‌پیچی استاندارد باید از نظر مشخصات زیر کنترل شود:
- یکنواختی ابعاد هادی
- تلرانس قطر یا عرض و ضخامت
- کیفیت سطح هادی
- نبود ترک، خراش یا تاخوردگی
- یکنواختی عایق
- استقامت الکتریکی پوشش
- چسبندگی و انعطاف عایق
- شوک حرارتی
- مقاومت الکتریکی هادی
- ازدیاد طول و استحکام کششی
- پیوستگی سیم روی قرقره
- نبود اتصال یا جوش غیرمجاز
- سلامت بسته‌بندی و قرقره
برای سفارش‌های صنعتی بهتر است گواهی کنترل کیفیت یا مشخصات فنی محموله دریافت شود.
عوامل مؤثر بر قیمت سیم لاکی و سیم آلومینیومی
قیمت این محصولات به عوامل مختلفی بستگی دارد:
- قیمت روز مس یا آلومینیوم
- جنس و خلوص هادی
- قطر یا ابعاد سیم
- گرد یا تخت بودن هادی
- نوع پوشش عایقی
- کلاس حرارتی
- گرید و ضخامت عایق
- وزن هر قرقره
- مقدار سفارش
- برند و کارخانه سازنده
- نوع بسته‌بندی
- موجودی بازار و زمان تحویل
به دلیل وابستگی قیمت به نرخ فلزات و مشخصات فنی، استعلام باید براساس وزن، ابعاد و نوع دقیق عایق انجام شود.
برای استعلام چه اطلاعاتی ارسال کنیم؟
برای دریافت پاسخ دقیق، مشخصات زیر را ارسال کنید:
نوع سیم + جنس هادی + گرد یا تخت + قطر یا عرض و ضخامت + نوع عایق + کلاس حرارتی + وزن موردنیاز + شهر مقصد
نمونه درخواست:
«سیم آلومینیومی پلی‌استر تخت، ابعاد ۸×۴ میلی‌متر، کلاس حرارتی موردنیاز ۱۸۰، مقدار ۳۰۰ کیلوگرم، تحویل تهران»
اگر نمونه قبلی در اختیار دارید، ارسال تصویر سیم، قرقره، برچسب و مشخصات دستگاه به انتخاب دقیق‌تر کمک می‌کند.
خرید سیم لاکی PU و سیم آلومینیومی از الکتروروناک
برای بررسی موجودی و استعلام سیم لاکی PU، سیم آلومینیومی پلی‌استر گرد، سیم آلومینیومی پلی‌استر تخت و سیم آلومینیومی تخت می‌توانید مشخصات فنی و مقدار موردنیاز را برای الکتروروناک ارسال کنید.
الکتروروناک امکان بررسی درخواست‌های تعمیرکاران ترانسفورماتور، سیم‌پیچ‌کاران، تولیدکنندگان تجهیزات برقی و مجموعه‌های صنعتی را فراهم کرده است. تأمین هر سایز منوط به بررسی موجودی و تأیید مشخصات فنی خواهد بود.
آدرس: تهران، لاله‌زار جنوبی، کوچه بوشهری، ساختمان خورشید، واحد ۱۵
- مشاهده فروشگاه الکتروروناک
- تماس مستقیم با فروشگاه: ۰۲۱۳۶۰۵۶۶۸۵
- تماس با واحد فروش: ۰۹۰۰۱۲۲۸۱۷۵
- ارسال مشخصات در واتساپ
- ارتباط در بله
- ارتباط در ایتا
- ارتباط در روبیکا
سؤالات متداول
سیم لاکی PU چیست؟
نوعی سیم سیم‌پیچی با پوشش عایقی بر پایه پلی‌یورتان است که در تجهیزات الکترونیکی، ترانسفورماتورها، رله‌ها، سلف‌ها و بوبین‌ها کاربرد دارد.
سیم آلومینیومی پلی‌استر چه کاربردی دارد؟
این سیم با توجه به شکل، ابعاد و مشخصات عایق می‌تواند در سیم‌پیچی ترانسفورماتور، موتور، راکتور، ترانس جوش و تجهیزات القایی استفاده شود.
سیم آلومینیومی تخت بهتر است یا گرد؟
هیچ‌کدام به‌طور مطلق بهتر نیستند. سیم تخت در بعضی طراحی‌ها ضریب پرشدگی مناسب‌تری ایجاد می‌کند و سیم گرد برای بسیاری از فرآیندهای سیم‌پیچی ساده‌تر است.
آیا سیم مسی را می‌توان با آلومینیوم جایگزین کرد؟
جایگزینی مستقیم توصیه نمی‌شود. مقاومت الکتریکی، سطح مقطع، فضای سیم‌پیچ، وزن، اتصالات و شرایط حرارتی باید دوباره محاسبه شوند.
عددهای سیم تخت چگونه خوانده می‌شوند؟
این عددها معمولاً عرض و ضخامت هادی را برحسب میلی‌متر نشان می‌دهند؛ اما ترتیب عرض و ضخامت باید با فروشنده و نقشه سیم‌پیچ تطبیق داده شود.
قیمت سیم لاکی و آلومینیومی چگونه محاسبه می‌شود؟
قیمت معمولاً براساس وزن، جنس فلز، ابعاد هادی، نوع پوشش، کلاس حرارتی، مقدار سفارش و قیمت روز مواد اولیه تعیین می‌شود.
آیا تمام سیم‌های پلی‌استر کلاس حرارتی یکسان دارند؟
خیر. عنوان پلی‌استر به‌تنهایی کلاس حرارتی را تعیین نمی‌کند. کلاس و ساختار دقیق عایق باید از دیتاشیت یا گواهی محصول بررسی شود.
جمع‌بندی
سیم لاکی PU، سیم آلومینیومی پلی‌استر گرد و تخت و هادی آلومینیومی تخت، محصولات تخصصی صنعت سیم‌پیچی هستند. برای انتخاب صحیح آن‌ها باید جنس هادی، ابعاد واقعی، شکل سطح مقطع، نوع عایق، کلاس حرارتی، استقامت الکتریکی و شرایط کاری دستگاه مشخص شود.
در سفارش این محصولات نباید فقط به نام عمومی یا اندازه ظاهری اتکا کرد. تطبیق سیم با نقشه سیم‌پیچ و مشخصات فنی تجهیز، نقش مهمی در کاهش تلفات، جلوگیری از خرابی عایق و افزایش عمر ترانسفورماتور یا موتور دارد.
