شرکت شاهین مفصل یکی از مجموعههای باسابقه ایرانی در حوزه طراحی، تولید و تأمین اتصالات کابلهای برق و مخابرات است. این مجموعه فعالیت رسمی خود را در سال ۱۳۷۵ آغاز کرد و کارخانه آن از سال ۱۳۷۶ وارد مرحله تولید شد. پیش از تأسیس شرکت نیز مجموعهای با نام «بازرگانی شاهین» حدود پنج سال در زمینه تأمین اتصالات کابل برای صنایع کشور فعالیت داشت.
امروزه محصولات شاهین مفصل تنها به سرکابل و مفصل محدود نمیشوند. انواع سرکابل فشار ضعیف، متوسط و فشار قوی، مفصل کابل، کابلشو، دوراهه، روکش حرارتی، اتصالات خطوط هوایی، بست کابل و تجهیزات عایقکاری پست برق در سبد محصولات این مجموعه قرار دارند.
همین گستردگی محصولات باعث شده نام Shahin Mafsal یا SHM در پروژههای شبکه توزیع برق، تأسیسات صنعتی، کابلکشی فشار متوسط و پروژههای مرتبط با پستهای برق مورد توجه قرار گیرد.
در ادامه این راهنما از تکه کابل، شرکت شاهین مفصل، مهمترین محصولات آن، کاربرد سرکابل و مفصلهای این برند، روش انتخاب محصول مناسب و عوامل مؤثر بر قیمت محصولات شاهین مفصل را بررسی میکنیم.
معرفی و تاریخچه شرکت شاهین مفصل
شرکت شاهین مفصل با مسئولیت محدود در تاریخ ۲۸ فروردین ۱۳۷۵ در اصفهان تأسیس شد. هدف اصلی مجموعه، توسعه تولید داخلی در حوزه اتصالات کابلهای برق و مخابرات بود.
پس از احداث کارخانه در شهرک صنعتی مورچهخورت اصفهان و اخذ مجوزهای مورد نیاز، فعالیت تولیدی شرکت از سال ۱۳۷۶ آغاز شد.
با در نظر گرفتن سابقه فعالیت «بازرگانی شاهین» پیش از تأسیس رسمی شرکت، حضور این مجموعه در بازار اتصالات کابل ایران از سه دهه فراتر رفته است.
این سابقه باعث شده شاهین مفصل امروز یکی از نامهای شناختهشده در حوزه اتصالات کابل برق در ایران باشد و محصولات متنوعی برای پروژههای فشار ضعیف، فشار متوسط و برخی کاربردهای فشار قوی ارائه کند.
محصولات شاهین مفصل شامل چه تجهیزاتی است؟
سبد محصولات شاهین مفصل را میتوان در چند گروه اصلی طبقهبندی کرد:
- انواع سرکابل
- انواع مفصل کابل
- کابلشو
- دوراهه کابل
- روکش و قطعات حرارتی
- اتصالات خطوط هوایی
- بست نگهدارنده کابل
- تجهیزات عایقسازی محافظتی پست برق
- تجهیزات و ابزارهای جانبی نصب
هر یک از این محصولات برای کاربرد مشخصی طراحی شدهاند و انتخاب مدل صحیح باید متناسب با نوع کابل، سطح ولتاژ، جنس هادی و شرایط پروژه انجام شود.
۱. سرکابل شاهین مفصل
سرکابل شاهین مفصل یکی از مهمترین خانوادههای محصولات این برند است.
سرکابل در انتهای کابل قدرت نصب میشود و امکان اتصال ایمن کابل به تجهیزاتی مانند تابلو برق، شینه، مقره، تجهیزات پست و بخشهای مختلف شبکه برق را فراهم میکند.
سبد فعلی سرکابل شاهین مفصل شامل محصولاتی مانند:
- سرکابل حرارتی فشار ضعیف
- سرکابل حرارتی فشار متوسط
- سرکابل کلدشرینک فشار متوسط
- سرکابل Plug-in
- سرکابل حرارتی ۵۲ کیلوولت
- اتصالات سرکابل فشار قوی
است.

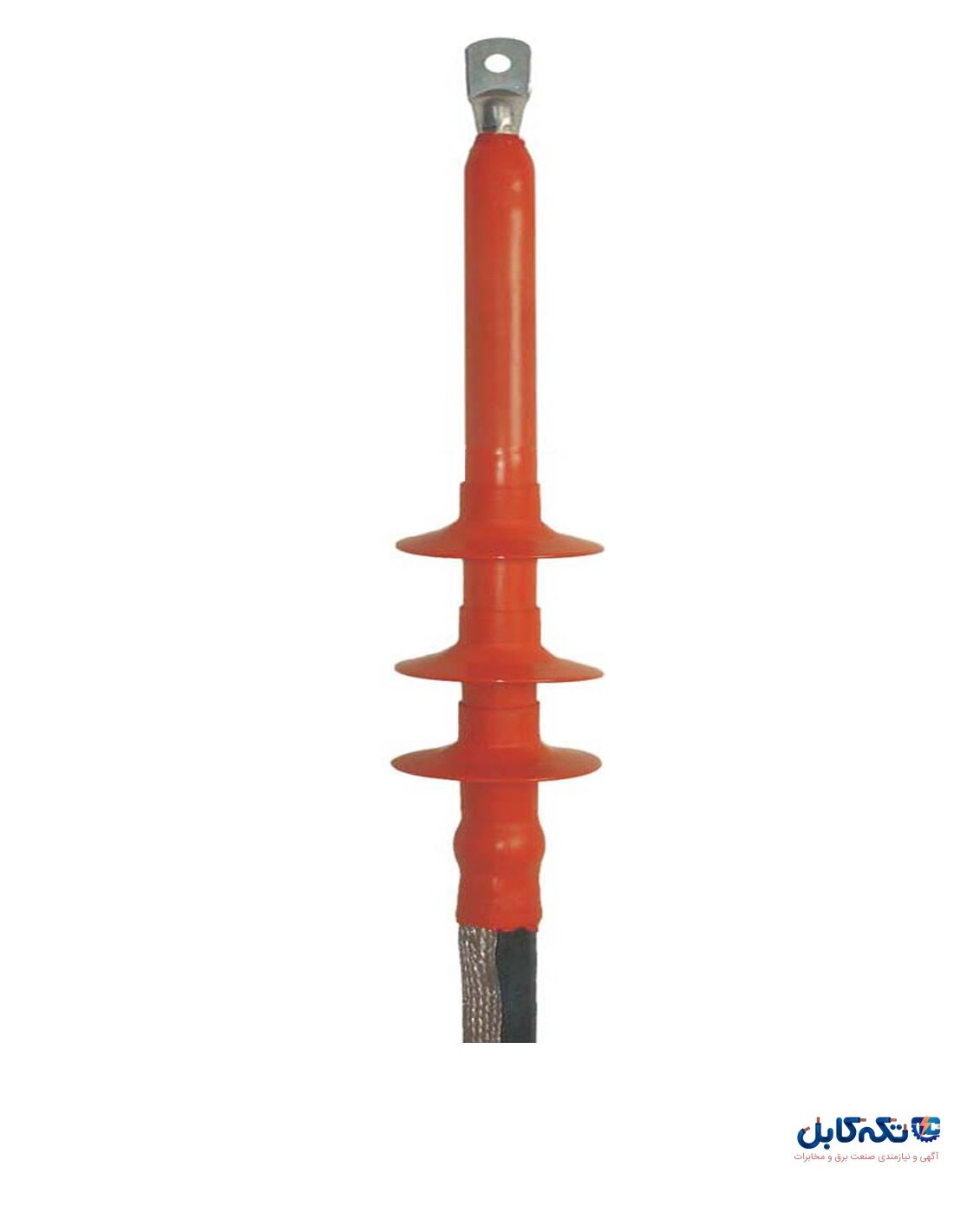

سرکابل حرارتی شاهین مفصل
سرکابلهای Heat Shrink با استفاده از قطعات حرارتی مخصوص روی کابل نصب میشوند. شاهین مفصل سرکابلهای حرارتی فشار متوسط را در انواع مناسب برای کاربردهای داخلی و بیرونی ارائه میکند.
مدلهای Indoor معمولاً برای نصب در فضاهای داخلی و تجهیزات مربوط به آن انتخاب میشوند و مدلهای Outdoor برای شرایط نصب در فضای باز مورد استفاده قرار میگیرند.
در سیستمهای حرارتی شاهین مفصل، اجزای اصلی بر پایه پلیاولفین معرفی شدهاند.
سرکابل کلدشرینک شاهین مفصل
در فناوری Cold Shrink برای جمعشدن قطعات روی کابل نیازی به اعمال حرارت وجود ندارد.
اجزای اصلی این سیستمها از کمپوند سیلیکونی ساخته میشوند و فرآیند نصب آنها با ساختار سرکابلهای حرارتی متفاوت است.
انتخاب میان Heat Shrink و Cold Shrink باید بر اساس مشخصات فنی کابل، شرایط نصب و الزامات پروژه انجام شود.
۲. مفصل کابل شاهین مفصل
مفصل کابل برای اتصال دو کابل به یکدیگر مورد استفاده قرار میگیرد و یکی دیگر از مهمترین گروههای محصولات شاهین مفصل محسوب میشود.
این شرکت انواع مختلفی از مفصلهای فشار ضعیف، فشار متوسط و فشار قوی را عرضه میکند.
از جمله محصولات این خانواده میتوان به موارد زیر اشاره کرد:
- مفصل حرارتی فشار متوسط
- مفصل Cold Shrink
- مفصل حرارتی ۵۲ کیلوولت
- مفصل تبدیلی
- مفصل نواری
- مفصل با کیس نهایی رزین
- مفصل حرارتی با خروجی ارت
- مفصل رزینی
شاهین مفصل مفصلهای حرارتی فشار متوسط را برای سطوح ولتاژی مختلف تا کلاس 45/26(52) کیلوولت معرفی کرده است.
تفاوت مفصل ساده و مفصل تبدیلی چیست؟
یکی از نکات مهم هنگام خرید مفصل کابل، تشخیص تفاوت میان مفصل ساده و مفصل تبدیلی است.
مفصل ساده زمانی استفاده میشود که دو کابل از نظر ساختار و سایز با یکدیگر سازگار باشند.
اما اگر کابلهای دو طرف اتصال از نظر سایز یا ساختار متفاوت باشند، ممکن است استفاده از مفصل تبدیلی یا Transitional Joint ضروری باشد.
به همین دلیل، هنگام سفارش مفصل تنها اعلام عبارتی مانند «مفصل ۱۸۵» برای انتخاب دقیق محصول کافی نیست.
۳. کابلشو شاهین مفصل
کابلشو شاهین مفصل نیز یکی از محصولات پرکاربرد این شرکت است. کابلشو برای ایجاد اتصال مناسب بین هادی کابل و ترمینال تجهیزات الکتریکی استفاده میشود.
شاهین مفصل چند خانواده اصلی کابلشو ارائه میکند:
کابلشو مسی شاهین مفصل
کابلشو مسی برای کاربردهای متناسب با هادیهای مسی مورد بررسی قرار میگیرد و در سایزهای مختلف متناسب با سطح مقطع کابل عرضه میشود.
کابلشو آلومینیومی شاهین مفصل
برای کابلها و هادیهای آلومینیومی میتوان از کابلشوهای متناسب با هادی آلومینیومی استفاده کرد.
کابلشو فول بیمتال شاهین مفصل
کابلشو فول بیمتال برای شرایطی طراحی شده است که تطابق فلزات در محل اتصال اهمیت دارد.
کابلشو پیچی یونیک
این خانواده نیز در سبد محصولات شاهین مفصل قرار دارد و نوع اتصال و شرایط نصب آن با مدلهای متداول کابلشو متفاوت است.
هنگام انتخاب کابلشو باید به جنس هادی، سطح مقطع، نوع ترمینال مقصد و روش نصب توجه شود.
۴. دوراهه شاهین مفصل
دوراهه یکی دیگر از تجهیزات مهم در سیستم اتصالات کابل است و برای ایجاد اتصال الکتریکی میان هادی دو کابل به کار میرود.
شاهین مفصل محصولاتی مانند:
- دوراهه مسی
- دوراهه آلومینیومی
- دوراهه پیچی یونیک
را در سبد محصولات خود دارد.
در انتخاب دوراهه باید سایز و جنس هادی هر دو کابل بررسی شود.
نکته مهم این است که در کابلهای فشار متوسط، دوراهه معمولاً یکی از اجزای سیستم کامل مفصل محسوب میشود؛ بنابراین نباید دوراهه را بهتنهایی با مفصل کامل کابل اشتباه گرفت.
۵. روکش حرارتی شاهین مفصل
بخش دیگری از محصولات SHM به انواع روکشها و قطعات حرارتی اختصاص دارد.
در این خانواده محصولاتی مانند:
- روکش Thin Wall
- روکش حرارتی چسبدار
- روکش باسبار
- روکش زیپی
- قطعات حرارتی
- اندکپ
- نوار حرارتی باسبار
- آنودکپ
- روکش سیم هوایی
- روکش اسپیرال
دیده میشوند.
این تجهیزات بسته به نوع محصول در عایقکاری، حفاظت مکانیکی، آببندی و حفاظت از اتصالات و تجهیزات الکتریکی مورد استفاده قرار میگیرند.
۶. اتصالات خطوط هوایی شاهین مفصل
فعالیت شاهین مفصل تنها به اتصالات کابل زمینی محدود نیست.
این شرکت در بخش اتصالات خطوط هوایی نیز تجهیزاتی مانند:
- کلمپ فول بیمتال
- اسپلایس آلومینیومی
- اسپلایس مسی
را ارائه میکند.
انتخاب این تجهیزات باید با توجه به نوع هادی و مشخصات فنی پروژه شبکه توزیع انجام شود.
۷. بست کابل شاهین مفصل
برای مهار و نگهداری کابلهای قدرت نیز محصولات مختلفی در سبد شاهین مفصل وجود دارد.
خانوادههایی مانند Alu Fix یا آلوفیکس و Poly Fix یا پلیفیکس در این بخش قرار دارند.
انتخاب بست مناسب تنها بر اساس نام محصول انجام نمیشود و مواردی مانند:
- قطر خارجی کابل
- تعداد کابلها
- آرایش کابلکشی
- شرایط نصب
- نیروهای مکانیکی واردشده به کابل
باید مورد توجه قرار گیرند.
۸. تجهیزات عایقسازی محافظتی پست برق
یکی دیگر از گروههای محصول شاهین مفصل، تجهیزات مربوط به عایقسازی محافظتی پستهای برق است.
در این بخش تجهیزاتی مانند:
- کاور عایق
- روکش عایق
- نوار عایق
عرضه میشوند.
وجود این گروه محصولات نشان میدهد فعالیت شاهین مفصل از اتصالات مستقیم کابل فراتر رفته و بخشی از نیازهای مرتبط با حفاظت عایقی تجهیزات پست برق را نیز در بر میگیرد.
کارخانه شاهین مفصل کجاست؟
کارخانه شاهین مفصل در شهرک صنعتی مورچهخورت استان اصفهان قرار دارد و مساحت اعلامشده آن حدود ۱۲ هزار مترمربع است.
این مجموعه علاوه بر بخشهای تولید و انبار، دارای واحدهای آزمایشگاه، طراحی و مهندسی، تحقیق و توسعه و کنترل کیفیت است.
ساختار تولیدی کارخانه شامل چند بخش مهم است.
واحد فلزی
در این واحد تجهیزاتی مانند پرس هیدرولیک، پرس ضربهای، فرز، دریل و تراش برای تولید کابلشو، دوراهه، کلمپ و اسپلایس مورد استفاده قرار میگیرند.
واحد پلیمر
در بخش پلیمر، تجهیزاتی مانند اکسترودر و اکسپندر برای تولید روکشهای حرارتی استفاده میشوند.
واحد آبکاری
قطعات فلزی تولیدشده با توجه به نوع محصول میتوانند تحت فرآیندهایی مانند آبکاری قلع یا آبکاری ترکیبی قرار گیرند.
واحد کیتینگ
در واحد کیتینگ، اجزای مورد نیاز محصول در کنار یکدیگر قرار گرفته و کیت نهایی مطابق دستورالعملهای داخلی آماده میشود.
کنترل کیفیت محصولات شاهین مفصل
در تولید اتصالات کابل، کنترل کیفیت اهمیت زیادی دارد؛ زیرا محصولاتی مانند سرکابل، مفصل، کابلشو و دوراهه مستقیماً در نقاط حساس اتصال شبکه برق قرار میگیرند.
براساس اطلاعات معرفیشده توسط مجموعه، تولید محصولات شاهین مفصل با رعایت ISO 9001:2015 و دیگر الزامات مدیریت کیفیت انجام میشود.
آزمایشگاه این شرکت نیز برای انجام آزمونهای:
- الکتریکی
- مکانیکی
- متالورژیکی
- شیمیایی
بر روی مواد اولیه و محصولات تولیدی معرفی شده است.
خدمات نصب و آموزش شاهین مفصل
کیفیت اتصالات کابل تنها به خود محصول وابسته نیست و نصب صحیح سرکابل و مفصل نیز تأثیر زیادی بر عملکرد نهایی سیستم دارد.
شاهین مفصل خدمات نصب و آموزش اتصالات فشار متوسط و همچنین نصب تخصصی برخی اتصالات فشار قوی را در حوزه فعالیتهای خود قرار داده است.
براساس اطلاعات معرفیشده شرکت، خدمات نصب تخصصی اتصالات فشار قوی تا سطح ۲۴۵ کیلوولت نیز ارائه شده است.
همچنین دورههایی برای آموزش:
- نصب سرکابل حرارتی فشار متوسط
- نصب مفصل حرارتی فشار متوسط
در ساختار آموزشی مجموعه معرفی شدهاند.
این دورهها بهصورت تئوری و عملی برگزار میشوند و مدت اعلامشده برای آنها دو روز است.
چگونه سرکابل یا مفصل شاهین مفصل مناسب را انتخاب کنیم؟
یکی از اشتباهات متداول هنگام خرید اتصالات کابل، انتخاب محصول تنها بر اساس سطح مقطع کابل است.
برای مثال، عبارت:
«سرکابل ۱۸۵ شاهین مفصل»
برای تعیین دقیق محصول کافی نیست.
برای انتخاب سرکابل باید حداقل مشخصات زیر بررسی شوند:
- ولتاژ نامی کابل
- سطح مقطع هادی
- مسی یا آلومینیومی بودن هادی
- تککور یا سهکور بودن کابل
- آرموردار یا بدون آرمور بودن کابل
- Indoor یا Outdoor بودن محل نصب
- نوع تکنولوژی سرکابل
- نوع کابلشوی مورد نیاز
در انتخاب مفصل نیز باید مشخصات هر دو کابل بررسی شود.
اگر کابلهای دو طرف اتصال از نظر سایز یا ساختار متفاوت باشند، ممکن است استفاده از مفصل تبدیلی ضروری باشد.
بنابراین برای پروژههای فشار متوسط و فشار قوی، ارائه دیتاشیت کابل یا مشخصات فنی کامل پیش از سفارش میتواند احتمال انتخاب اشتباه تجهیز را کاهش دهد.
قیمت محصولات شاهین مفصل
قیمت محصولات شاهین مفصل به عوامل متعددی بستگی دارد و نمیتوان برای همه محصولات یک قیمت ثابت در نظر گرفت.
مهمترین عوامل تأثیرگذار بر قیمت عبارتاند از:
- نوع محصول
- سطح ولتاژ
- سایز کابل
- جنس هادی
- نوع و تعداد قطعات موجود در کیت
- ساختار کابل
- آرموردار یا بدون آرمور بودن کابل
- نوع کابلشو یا دوراهه
- Heat Shrink یا Cold Shrink بودن اتصال
- داخلی یا بیرونی بودن سرکابل
برای مثال، یک مفصل فشار متوسط ممکن است برای کابل بدون آرمور، کابل آرموردار یا ساختارهای دیگری سفارش داده شود و تجهیزات مورد نیاز هر یک متفاوت باشد.
بنابراین برای خرید، بهتر است قیمت روز شاهین مفصل بر اساس مشخصات دقیق کابل و پروژه استعلام شود.
چرا محصولات شاهین مفصل در صنعت برق مورد استفاده قرار میگیرند؟
شاهین مفصل طی نزدیک سه دهه فعالیت تولیدی، دامنه محصولات خود را از تجهیزات متداول اتصال کابل به مجموعه گستردهتری از تجهیزات فشار ضعیف، متوسط و برخی محصولات و خدمات فشار قوی توسعه داده است.
کارخانه حدود ۱۲ هزار مترمربعی، واحدهای تولید فلزی و پلیمری، بخش آبکاری، کیتینگ، آزمایشگاه، تحقیق و توسعه، کنترل کیفیت و خدمات نصب و آموزش از بخشهای اصلی زیرساخت معرفیشده این مجموعه هستند.
این تنوع باعث شده محصولات شاهین مفصل برای گروههای مختلفی از فعالان صنعت برق، از پیمانکاران و مجریان شبکه گرفته تا مجموعههای صنعتی و تأمینکنندگان تجهیزات برق، قابل بررسی باشند.
سوالات متداول درباره شاهین مفصل
شاهین مفصل چیست؟
شاهین مفصل یک شرکت ایرانی فعال در حوزه تولید و تأمین اتصالات کابلهای برق و مخابرات است که فعالیت رسمی آن از سال ۱۳۷۵ آغاز شده و تولید صنعتی مجموعه از سال ۱۳۷۶ شروع شده است.
کارخانه شاهین مفصل کجاست؟
کارخانه شاهین مفصل در شهرک صنعتی مورچهخورت استان اصفهان قرار دارد و مساحت اعلامشده آن حدود ۱۲ هزار مترمربع است.
محصولات شاهین مفصل چیست؟
سرکابل، مفصل کابل، کابلشو، دوراهه، روکش حرارتی، اتصالات خطوط هوایی، بست کابل و تجهیزات عایقسازی پست برق از مهمترین گروههای محصول این شرکت هستند.
آیا شاهین مفصل سرکابل Cold Shrink تولید یا عرضه میکند؟
بله. سرکابل کلدشرینک فشار متوسط در سبد محصولات معرفیشده شاهین مفصل قرار دارد.
آیا مفصل فشار متوسط شاهین مفصل وجود دارد؟
بله. مفصل حرارتی و Cold Shrink فشار متوسط از خانواده محصولات این شرکت هستند و مفصلهای حرارتی برای سطوح ولتاژی مختلف تا کلاس ۵۲ کیلوولت معرفی شدهاند.
آیا شاهین مفصل خدمات نصب دارد؟
بله. خدمات نصب اتصالات فشار متوسط و نصب تخصصی برخی اتصالات فشار قوی تا سطح ولتاژ ۲۴۵ کیلوولت در حوزه فعالیتهای شرکت معرفی شده است.
آیا شاهین مفصل آموزش نصب سرکابل و مفصل دارد؟
بله. دورههای آموزش نصب سرکابل حرارتی و مفصل حرارتی فشار متوسط بهصورت تئوری و عملی در ساختار آموزشی مجموعه معرفی شدهاند.
برای خرید سرکابل شاهین مفصل چه اطلاعاتی لازم است؟
سطح ولتاژ، سطح مقطع، جنس هادی، تککور یا سهکور بودن کابل، نوع آرمور، محل نصب و نوع اتصال از مهمترین اطلاعاتی هستند که باید قبل از انتخاب سرکابل مشخص شوند.
برای استعلام قیمت شاهین مفصل فقط اعلام سایز کافی است؟
خیر. بهخصوص برای سرکابل و مفصلهای فشار متوسط، علاوه بر سایز باید مشخصات کامل کابل و ساختار اتصال نیز مشخص شود.
جمعبندی؛ خرید و انتخاب محصولات شاهین مفصل
شاهین مفصل از مجموعههای باسابقه حوزه اتصالات کابل در ایران است که فعالیت رسمی آن از سال ۱۳۷۵ و تولید صنعتی آن از سال ۱۳۷۶ آغاز شده است.
سبد محصولات این مجموعه امروزه شامل انواع سرکابل حرارتی و Cold Shrink، سرکابل Plug-in، مفصل حرارتی، مفصل کلدشرینک، مفصل تبدیلی و رزینی، کابلشو و دوراهه مسی و آلومینیومی، کابلشو فول بیمتال، اتصالات پیچی، روکشهای حرارتی، کلمپ، اسپلایس، بست کابل و تجهیزات عایقسازی پست برق است.
با این حال، در زمان خرید سرکابل و مفصل شاهین مفصل نباید تنها به نام محصول و سطح مقطع کابل اکتفا کرد. مشخصات کامل کابل، سطح ولتاژ، نوع هادی، ساختار کابل و شرایط نصب باید قبل از سفارش بررسی شوند.
اگر قصد خرید محصولات شاهین مفصل یا استعلام قیمت سرکابل، مفصل، کابلشو و دوراهه شاهین مفصل را دارید، ابتدا مشخصات کامل کابل و پروژه را آماده کنید تا محصول مناسب با دقت بیشتری انتخاب شود.
