کابل زره دار چیست؟ معرفی کامل کابل آرموردار (SWA و STA) + کاربردها و مزایا
کابل زره دار یا کابل آرموردار (Armored Cable) یکی از مقاومترین انواع کابل برق است که برای استفاده در محیطهای صنعتی، پروژههای عمرانی، مسیرهای زیرزمینی و مکانهایی که احتمال آسیب مکانیکی وجود دارد طراحی شده است. وجود لایه فلزی محافظ یا آرمور باعث میشود این کابل در برابر ضربه، فشار، کشش، خوردگی و شرایط سخت محیطی مقاومت بسیار بالایی داشته باشد.
امروزه انواع کابل زره دار مسی و آلومینیومی در شبکههای توزیع برق، صنایع نفت و گاز، نیروگاهها، معادن، کارخانجات و پروژههای ساختمانی مورد استفاده قرار میگیرند.
کابل زره دار (Armored Cable) چیست؟
کابل زره دار کابلی است که علاوه بر هادی، عایق و روکش معمولی، دارای یک لایه محافظ فلزی به نام زره (Armor) است. این لایه از کابل در برابر آسیبهای مکانیکی محافظت میکند و امکان نصب مستقیم در زمین یا محیطهای صنعتی را فراهم میسازد.
به دلیل استحکام بالا، کابل آرموردار یکی از بهترین گزینهها برای پروژههایی است که امنیت و طول عمر کابل اهمیت ویژهای دارد.

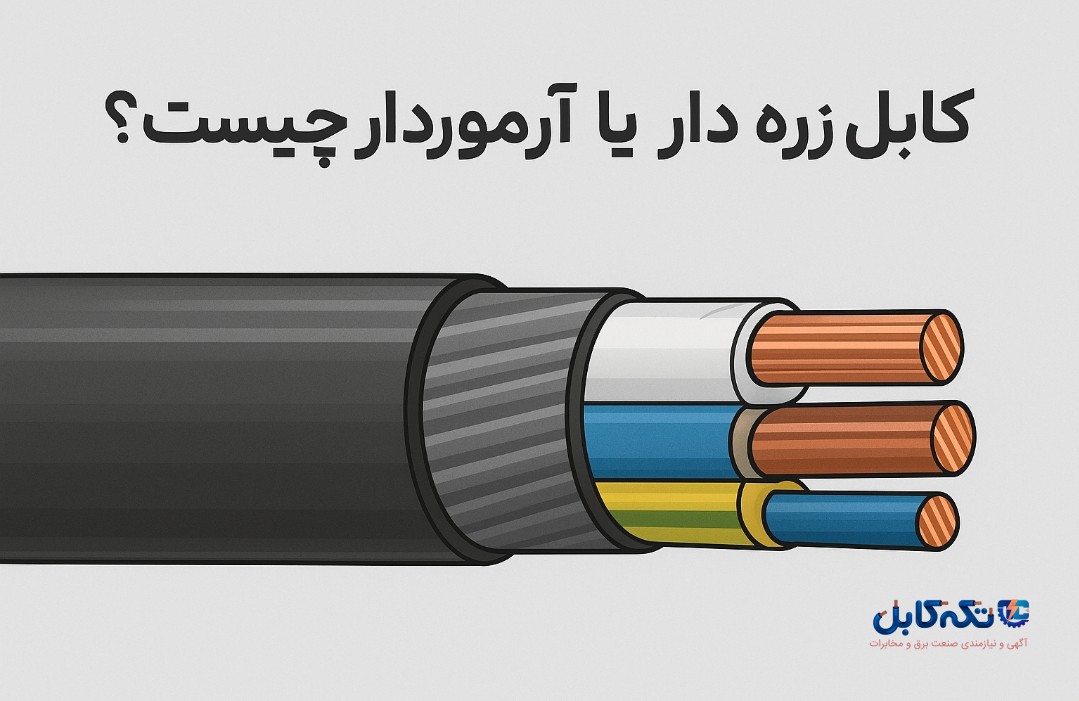

اجزای اصلی کابل آرموردار
ساختار کابل زره دار معمولاً شامل بخشهای زیر است:
1. هادی (Conductor)
هادی از جنس مس یا آلومینیوم بوده و وظیفه انتقال جریان برق را برعهده دارد.
2. عایق (Insulation)
معمولاً از PVC یا XLPE ساخته میشود و از تماس هادیها با یکدیگر جلوگیری میکند.
3. بستر یا لایه پرکننده
برای حفظ شکل کابل و افزایش استحکام مکانیکی استفاده میشود.
4. زره فلزی (Armor)
مهمترین بخش کابل آرموردار که از فولاد یا آلومینیوم ساخته شده و از کابل در برابر ضربه و فشار محافظت میکند.
5. روکش نهایی (Outer Sheath)
آخرین لایه محافظ کابل است که مقاومت کابل را در برابر رطوبت، اشعه UV و عوامل محیطی افزایش میدهد.
انواع کابل زره دار
کابل SWA (Steel Wire Armoured)
در این نوع کابل، زره از سیمهای فولادی تشکیل شده است.
مزایا:
- مقاومت مکانیکی بسیار بالا
- مناسب دفن مستقیم در زمین
- پرکاربرد در صنایع و نیروگاهها
کابل STA (Steel Tape Armoured)
در این مدل از نوار فولادی به عنوان زره استفاده میشود.
مزایا:
- قیمت مناسبتر
- مناسب کابلهای چند رشته
- مقاومت بالا در برابر فشار
کابل AWA (Aluminium Wire Armoured)
در این کابل از سیم آلومینیومی به عنوان زره استفاده میشود.
مزایا:
- وزن کمتر
- مناسب کابلهای تک رشته
- جلوگیری از ایجاد جریانهای القایی
انواع کابل زره دار از نظر هادی
کابل زره دار مسی
- رسانایی بسیار بالا
- افت ولتاژ کمتر
- طول عمر بیشتر
کابل زره دار آلومینیومی
- وزن سبکتر
- قیمت اقتصادیتر
- مناسب پروژههای بزرگ و طولانی
کاربردهای کابل زره دار
کابلهای آرموردار در پروژههای مختلف استفاده میشوند:
- کابلکشی دفنی و زیرزمینی
- پستهای برق و نیروگاهها
- صنایع نفت، گاز و پتروشیمی
- کارخانهها و مراکز صنعتی
- معادن و تونلها
- پروژههای عمرانی و ساختمانی
- خطوط انتقال و توزیع برق
مزایای کابل آرموردار
✔ مقاومت بالا در برابر ضربه و فشار
✔ امکان دفن مستقیم در زمین
✔ محافظت در برابر جوندگان و آسیبهای فیزیکی
✔ افزایش ایمنی شبکه برق
✔ طول عمر بالا
✔ کاهش هزینههای تعمیر و نگهداری
✔ مناسب شرایط سخت محیطی
تفاوت کابل زره دار و کابل معمولی
| ویژگی | کابل زره دار | کابل معمولی |
|---|---|---|
| مقاومت مکانیکی | بسیار بالا | متوسط |
| نصب زیرزمینی | مناسب | محدود |
| طول عمر | بیشتر | کمتر |
| قیمت | بالاتر | پایینتر |
| ایمنی | بیشتر | کمتر |
اگرچه قیمت کابل زره دار بیشتر است، اما در پروژههای صنعتی و زیرزمینی هزینه اولیه بالاتر با کاهش خرابی و افزایش طول عمر جبران میشود.
نکات مهم هنگام خرید کابل زره دار
قبل از خرید به موارد زیر توجه کنید:
- نوع پروژه و محل نصب
- ولتاژ نامی کابل
- جنس هادی (مس یا آلومینیوم)
- نوع زره (SWA، STA یا AWA)
- نوع عایق (PVC یا XLPE)
- استانداردهای تولید
- برند سازنده
قیمت کابل زره دار
قیمت کابل آرموردار به عوامل زیر بستگی دارد:
- سایز و سطح مقطع کابل
- تعداد رشتهها
- جنس هادی
- نوع زره
- برند تولیدکننده
- قیمت روز مس و آلومینیوم
به همین دلیل قیمت کابل زره دار بهصورت روزانه تغییر میکند و بهتر است قبل از خرید استعلام قیمت بگیرید.
جمعبندی
کابل زره دار یا آرموردار یکی از بهترین گزینهها برای انتقال برق در شرایط سخت و پروژههای صنعتی است. وجود زره فولادی یا آلومینیومی باعث افزایش ایمنی، دوام و مقاومت مکانیکی کابل میشود. انتخاب صحیح نوع کابل زره دار بر اساس شرایط پروژه میتواند هزینههای نگهداری و خرابی را به حداقل برساند.
در تکه کابل میتوانید جدیدترین آگهیها، قیمت روز و فروشندگان انواع کابل زره دار مسی، کابل زره دار آلومینیومی، کابل SWA، کابل STA و کابلهای دفنی را مشاهده و با فروشندگان بهصورت مستقیم ارتباط برقرار کنید.
کابل زره دار یا آرموردار چیست
کابل زره دار که در انگلیسی Armored Cable نامیده میشود، نوعی کابل برق است که با هدف افزایش مقاومت مکانیکی در برابر ضربه، فشار و عوامل محیطی ساخته میشود. این کابل با داشتن لایهای فلزی به نام زره یا آرمور، از هادیها در برابر آسیبهای فیزیکی محافظت میکند. استفاده از کابل آرموردار در پروژههای صنعتی، عمرانی، تونلها و مسیرهای زیرزمینی بسیار رایج است.
کابلهای آرموردار به دلیل دوام بالا و امنیت بیشتر، گزینهای مطمئن برای انتقال برق در محیطهای سخت و پرخطر هست
اجزای اصلی کابل آرموردار
هر کابل زره دار از چند بخش اصلی تشکیل شده است:
- هادی: از جنس مس یا آلومینیوم است و وظیفه انتقال جریان برق را دارد.
- عایق: معمولاً از جنس PVC یا XLPE ساخته میشود تا از تماس بین رشتهها جلوگیری کند.
- نوار پرکننده: برای حفظ شکل و استحکام داخلی کابل استفاده میشود.
- زره فلزی (آرمور): لایهای از فولاد یا آلومینیوم است که دور کابل پیچیده شده و مقاومت مکانیکی آن را افزایش میدهد.
- روکش نهایی: آخرین لایه محافظ کابل است که معمولاً از PVC یا پلیاتیلن ساخته میشود و کابل را در برابر رطوبت و خوردگی محافظت میکند.
انواع کابل زره دار
کابلهای آرموردار را میتوان از چند جهت دستهبندی کرد:
- بر اساس نوع زره
- کابل SWA یا Steel Wire Armored که از سیمهای فولادی برای زره استفاده میکند و معمولاً برای کابلهای تک رشته یا سه رشته مناسب است.
- کابل STA یا Steel Tape Armored که در آن نوار فولادی دور کابل پیچیده میشود و برای کابلهای چند رشتهای به کار میرود.
- کابل AWA یا Aluminium Wire Armored که زره آن از آلومینیوم ساخته شده و بیشتر در کابلهای آلومینیومی استفاده میشود.
- بر اساس جنس هادی
- کابل زره دار مسی که رسانایی بالا و مقاومت بیشتری در برابر خوردگی دارد.
- کابل زره دار آلومینیومی که وزن کمتر و قیمت اقتصادیتری دارد.
کاربردهای کابل آرموردار
کابل زره دار به دلیل ساختار مقاوم خود در بسیاری از پروژههای برقی و صنعتی مورد استفاده قرار میگیرد.
برخی از کاربردهای آن عبارتاند از:
- کابلکشی زیرزمینی و دفنی
- خطوط انتقال برق در پروژههای عمرانی
- نیروگاهها و پستهای برق
- صنایع نفت، گاز و پتروشیمی
- محیطهای مرطوب و صنعتی
- نصب در سینی کابل، کانال یا تونل
در هر جایی که احتمال وارد شدن ضربه یا فشار به کابل وجود دارد، استفاده از کابل آرموردار انتخابی مطمئن است.
مزایای استفاده از کابل زره دار
- مقاومت بالا در برابر ضربه، فشار و جویده شدن توسط حیوانات
- ایمنی بیشتر در برابر خطرات الکتریکی و فیزیکی
- مناسب برای نصب در زمین یا فضاهای باز
- طول عمر زیاد و نیاز کمتر به تعمیر و نگهداری
- کاهش احتمال خرابی یا اتصال کوتاه در اثر آسیب مکانیکی
انتخاب کابل آرموردار مناسب
برای انتخاب درست کابل زره دار باید چند نکته را در نظر گرفت:
- نوع نصب کابل (روی زمین، زیرزمین یا در هوا)
- ولتاژ کاری و مقدار جریان عبوری
- جنس هادی و نوع عایق
- استاندارد ساخت کابل
- شرایط محیطی مانند رطوبت، دما و احتمال ضربه
برای مثال در مناطقی که خاک مرطوب است، بهتر است از کابل آرموردار با روکش پلیاتیلن و زره فولادی استفاده شود تا مقاومت در برابر خوردگی افزایش یابد.
تفاوت کابل زره دار با کابل معمولی
کابل معمولی فاقد زره فلزی است و فقط برای استفاده در محیطهای داخلی مناسب است، در حالی که کابل زره دار برای نصب در زمین، محیطهای صنعتی یا مکانهایی که احتمال آسیب مکانیکی وجود دارد طراحی شده است.
اگرچه قیمت کابل آرموردار بالاتر است، اما به دلیل طول عمر و ایمنی بیشتر، در بلندمدت مقرونبهصرفهتر است.
نکات مهم در نصب کابل آرموردار
- هنگام نصب باید شعاع خم کابل رعایت شود تا به عایق داخلی آسیب نرسد.
- زره فلزی باید به سیستم ارت متصل شود تا در برابر نشتی جریان، ایمنی کامل فراهم گردد.
- در محلهای اتصال و مفصلگیری از غلاف ضد رطوبت استفاده شود.
- در پروژههای طولانی از مفصلهای استاندارد و تاییدشده استفاده شود.
جمعبندی
کابل زره دار یا آرموردار یکی از پرکاربردترین انواع کابل برق در پروژههای صنعتی و عمرانی است. این کابل با داشتن لایه محافظ فلزی، دوام و ایمنی بالایی در برابر آسیبهای فیزیکی دارد. انتخاب درست نوع کابل، جنس هادی و روکش، تأثیر زیادی در عملکرد و طول عمر سیستم برقرسانی دارد.
در سایت تکه کابل میتوانید آگهیها و قیمت روز انواع کابلهای زره دار، کابلهای آرموردار مسی و آلومینیومی را مشاهده کنید. تکه کابل با هدف ایجاد ارتباط میان تولیدکنندگان، فروشندگان و خریداران صنعت برق، به عنوان مرجعی تخصصی در این حوزه فعالیت میکند.
