کابل ۱ در ۷۰ زرهدار آلومینیوم ۲۰ کیلوولت، یک کابل قدرت فشار متوسط تک رشته (تک کر) است که برای انتقال انرژی در شبکههای توزیع و پستهای صنعتی کاربرد دارد. در ادامه مشخصات فنی دقیق این محصول را بر اساس استانداردها بررسی میکنیم. ⚡🔧

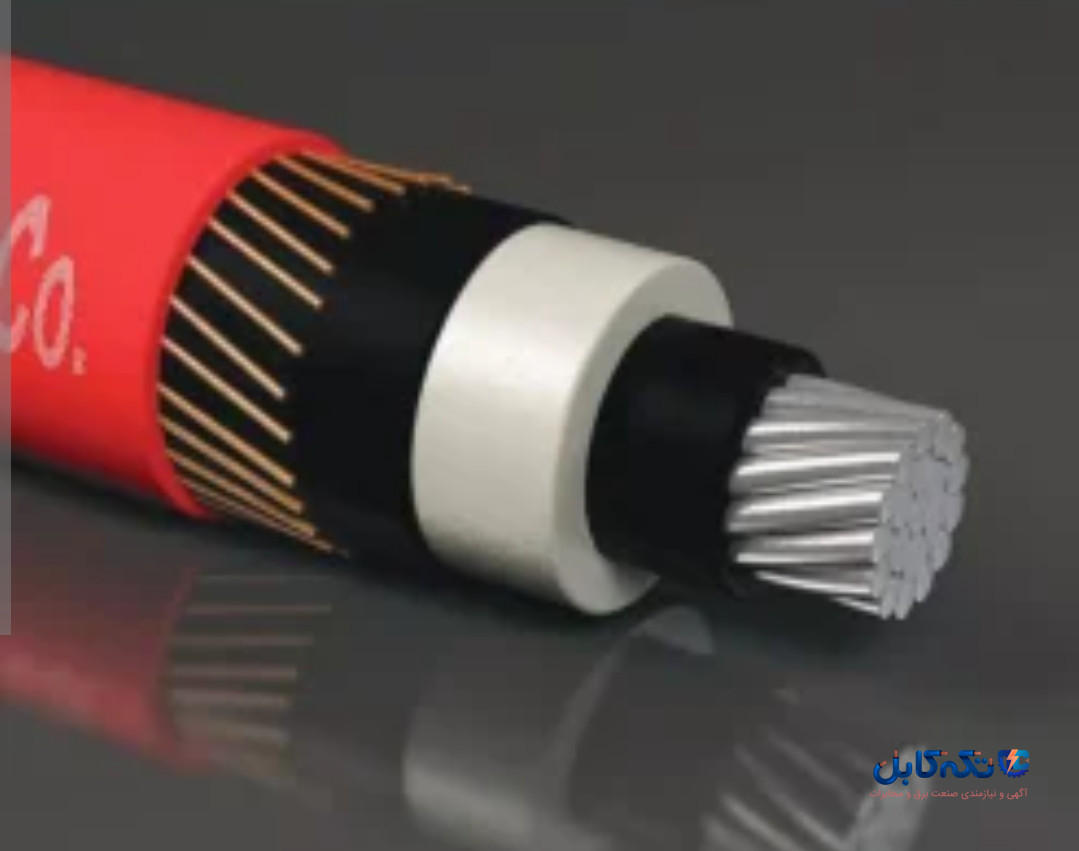

ساختار و اجزای تشکیلدهنده
این کابل از چند لایه تخصصی تشکیل شده است که هر کدام وظیفه مشخصی در عملکرد و ایمنی آن دارند:
هادی (Conductor)
هادی از جنس آلومینیوم با سطح مقطع ۷۰ میلیمتر مربع ساخته میشود. آلومینیوم به دلیل وزن سبکتر و قیمت مناسبتر نسبت به مس، گزینه رایجی برای کابلهای فشار متوسط هوایی و زمینی است. کلاس هادی معمولاً کلاس ۲ (نیمه افشان یا مفتولی رشتهشده) است .
لایه نیمهرسانای داخلی (Internal Semi-conducting Layer)
لایهای نازک از مواد پلیمری رسانا که مستقیماً روی هادی قرار میگیرد و فاصله هوایی بین هادی و عایق اصلی را حذف میکند. این لایه از تخلیه جزئی (Partial Discharge) و ایجاد نقاط داغ جلوگیری مینماید .
عایق اصلی XLPE
عایق از جنس پلیاتیلن کراس لینک شده (Cross-linked Polyethylene) با ضخامت اسمی ۵.۵ میلیمتر است . XLPE تحمل دمایی تا ۹۰ درجه سانتیگراد در حالت عادی و تا ۲۵۰ درجه سانتیگراد در حالت اتصال کوتاه را دارد. تلفات دیالکتریک آن بسیار پایین است و عمر مفید بالایی دارد.
لایه نیمهرسانای خارجی (External Semi-conducting Layer)
لایهای مشابه لایه داخلی که روی عایق XLPE قرار میگیرد و نقش آن یکسانسازی میدان الکتریکی در سطح عایق و ایجاد پیوند مناسب با شیلد فلزی است .
شیلد فلزی (Metallic Screen)
برای کابلهای تک رشته (۱×۷۰)، شیلد معمولاً از نوع سیمهای مسی به هم تابیده شده با سطح مقطع اسمی ۱۶ میلیمتر مربع است . گاهی نیز از نوار مسی (Copper Tape) با ضخامت ۰.۱ میلیمتر استفاده میشود. وظیفه شیلد، عبور جریان اتصال کوتاه به زمین و حفاظت در برابر میدانهای الکترومغناطیسی است.
زره (Armor)
در این کابل، زره از نوع AWA (Aluminum Wire Armor) است . چرا AWA و نه SWA؟
· در کابلهای تک رشته (تک فاز)، جریان متناوب در هادی باعث ایجاد میدان مغناطیسی متغیر میشود. اگر زره از جنس فولاد (SWA) باشد، این میدان در زره جریان گردابی (Eddy Current) ایجاد میکند که باعث گرم شدن بیش از حد و تلفات انرژی میشود.
· زره آلومینیومی AWA رسانا نیست و مشکل جریان گردابی را حل میکند. ضخامت سیمهای زره معمولاً ۲ میلیمتر است .
روکش نهایی (Outer Sheath)
روکش بیرونی از جنس PVC بوده و رنگ آن معمولاً قرمز (برای کابلهای فشار متوسط) یا مشکی است. ضخامت اسمی آن حدود ۲.۱ میلیمتر و قطر کلی کابل حدود ۳۵ میلیمتر است . این روکش از زره در برابر خوردگی و رطوبت محافظت میکند.
جدول مشخصات فنی خلاصه
مشخصات مقدار
ولتاژ نامی ۱۲/۲۰ کیلوولت (قابل استفاده در شبکه ۲۰ کیلوولت)
جنس هادی آلومینیوم (Aluminum)
سطح مقطع هادی ۷۰ میلیمتر مربع
تعداد هسته ۱ (تک رشته / تک کر)
نوع عایق XLPE (ضخامت ۵.۵ میلیمتر)
نوع شیلد سیم مسی ۱۶ میلیمتر مربع (یا نوار مسی)
نوع زره AWA (سیم آلومینیومی با قطر ۲ میلیمتر)
نوع روکش PVC (ضخامت ~۲.۱ میلیمتر)
قطر کلی تقریبی ~۳۵ میلیمتر
وزن تقریبی ~۱۴۲۰ کیلوگرم بر کیلومتر
استاندارد مرجع IEC 60502-2
کاربردهای اصلی
به دلیل وجود زره AWA، این کابل برای موارد زیر مناسب است:
· نصب مستقیم در زمین (دفنی) در مسیرهای با خطر آسیب مکانیکی متوسط
· نصب در کانالهای بتنی و داکتهای زیرزمینی
· نصب در پستهای زمینی و ترانسفورماتورهای صنعتی
· پروژههایی که فاصله بین فازها کم است و به محافظت مکانیکی نیاز دارند
توجه: این کابل برای نصب هوایی (روی دکل) طراحی نشده است و در آن شرایط باید از کابل خودنگهدار استفاده کرد.
نکات فنی مهم
جریان نامی مجاز این کابل به شرایط نصب بستگی دارد. در نصب دفنی با دمای خاک ۲۰ درجه و مقاومت حرارتی ۱.۵ Km/W، جریان نامی حدود ۲۱۰ تا ۲۳۰ آمپر برآورد میشود. برای نصب در هوای آزاد، این مقدار کمی بیشتر خواهد بود.
وزن تقریبی کابل حدود ۱۴۲۰ کیلوگرم بر کیلومتر است . یعنی هر متر از این کابل حدود ۱.۴۲ کیلوگرم وزن دارد که در محاسبات مربوط به حمل و نصب باید لحاظ شود.
برای اتصال این کابل به تجهیزاتی مانند ترانسفورماتور یا تابلو برق، باید از سرکابل مخصوص با محدوده قطر روی عایق مناسب (برای هادی ۷۰ میلیمتر، قطر روی عایق حدود ۲۳ تا ۲۴ میلیمتر است) و کابلشو آلومینیومی یا بیمتال (در صورت اتصال به شینه مسی) استفاده کرد.
این کابل انتخابی مطمئن برای پروژههای صنعتی و زیرساختی است که در آنها همزمان به مقاومت مکانیکی و کنترل تلفات ناشی از جریان گردابی نیاز دارید. ✨🔩
