مفصل کابل چیست؟

مفصل کابل (Cable Joint) یکی از مهم‌ترین تجهیزات در شبکه‌های انتقال و توزیع برق است که برای اتصال دو یا چند کابل به یکدیگر استفاده می‌شود. در بسیاری از پروژه‌های برق، طول کابل موجود برای رسیدن به مقصد کافی نیست یا در اثر آسیب‌دیدگی بخشی از کابل نیاز به تعویض دارد. در چنین شرایطی از مفصل کابل استفاده می‌شود.

وظیفه اصلی مفصل، ایجاد یک اتصال الکتریکی و مکانیکی مطمئن بین کابل‌ها و حفظ مشخصات عایقی و حفاظتی کابل در محل اتصال است.

چرا از مفصل کابل استفاده می‌شود؟

در پروژه‌های صنعتی و شبکه‌های برق معمولاً با شرایط زیر مواجه می‌شویم:

افزایش طول مسیر کابل‌کشی
ترمیم کابل آسیب‌دیده
اتصال کابل‌های جدید به شبکه موجود
توسعه شبکه برق
تغییر مسیر خطوط انتقال

در تمام این موارد مفصل کابل راهکار اصلی اتصال محسوب می‌شود.

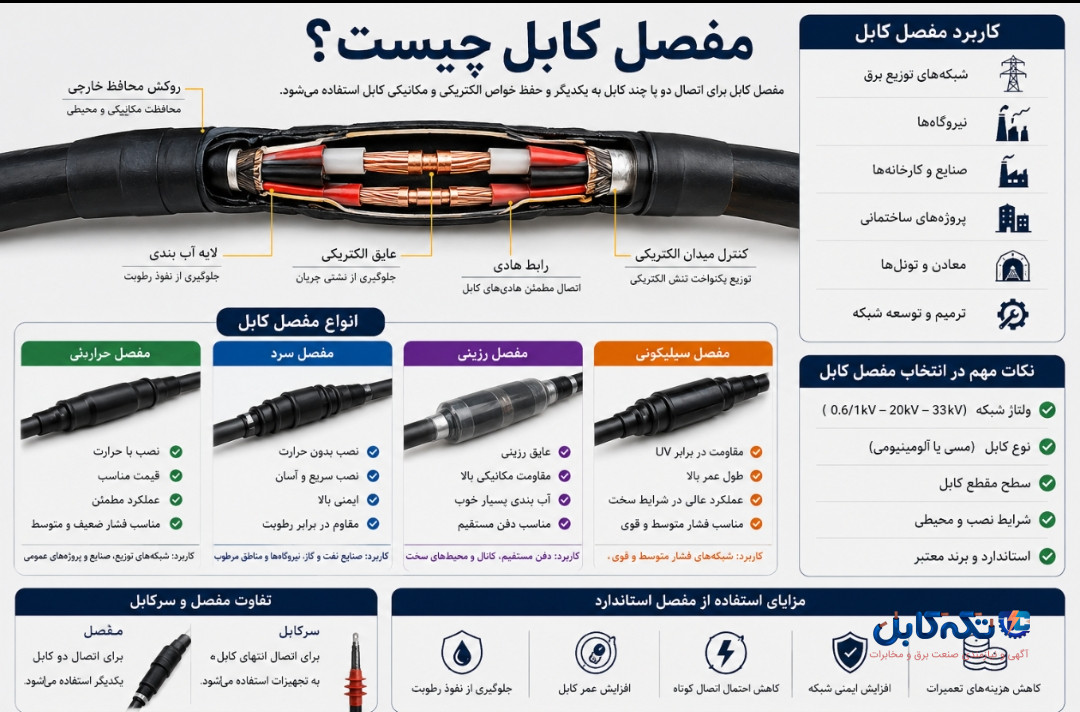

اجزای اصلی مفصل کابل

یک مفصل استاندارد معمولاً شامل موارد زیر است:

رابط هادی (Connector)

برای اتصال هادی‌های کابل به یکدیگر.

عایق الکتریکی

برای جلوگیری از نشتی جریان.

کنترل میدان الکتریکی

در مفصل‌های فشار متوسط و فشار قوی.

لایه آب‌بندی

برای جلوگیری از نفوذ رطوبت.

روکش محافظ

جهت محافظت مکانیکی و محیطی.

انواع مفصل کابل

1. مفصل حرارتی (Heat Shrink Joint)

یکی از پرکاربردترین مفصل‌های بازار است.

مزایا

✅ قیمت مناسب

✅ عملکرد مطمئن

✅ تنوع سایز

✅ نصب نسبتاً آسان

کاربرد

کابل‌های فشار ضعیف
کابل‌های 20 کیلوولت
پروژه‌های صنعتی

2. مفصل سرد (Cold Shrink Joint)

این نوع بدون نیاز به حرارت نصب می‌شود.

مزایا

✅ نصب سریع

✅ ایمنی بیشتر

✅ مقاومت عالی در برابر رطوبت

✅ طول عمر بالا

کاربرد

صنایع نفت و گاز
نیروگاه‌ها
مناطق مرطوب

3. مفصل رزینی (Resin Joint)

در این نوع از رزین مخصوص برای عایق‌کاری استفاده می‌شود.

مزایا

✅ آب‌بندی بسیار خوب

✅ مقاومت مکانیکی بالا

✅ مناسب دفن مستقیم در خاک

4. مفصل سیلیکونی

نسل جدید مفصل‌های فشار متوسط محسوب می‌شود.

مزایا

✅ مقاومت در برابر UV

✅ طول عمر زیاد

✅ عملکرد عالی در شرایط سخت

مفصل فشار ضعیف چیست؟

برای کابل‌های:

0.6/1 کیلوولت
کابل‌های ساختمانی
کابل‌های صنعتی

استفاده می‌شود.

مفصل 20 کیلوولت چیست؟

مفصل 20 کیلوولت برای اتصال کابل‌های فشار متوسط طراحی شده است.

این مفصل‌ها دارای:

کنترل تنش الکتریکی
عایق XLPE
شیلد مناسب

هستند و در شبکه‌های توزیع برق کاربرد فراوانی دارند.

مفصل 33 کیلوولت چیست؟

در خطوط فوق توزیع و پروژه‌های بزرگ صنعتی از مفصل‌های 33 کیلوولت استفاده می‌شود.

این تجهیزات از نظر عایقی و کنترل میدان الکتریکی بسیار پیشرفته‌تر هستند.

تفاوت مفصل و سرکابل چیست؟

بسیاری از افراد این دو تجهیز را با هم اشتباه می‌گیرند.

مفصل

برای اتصال دو کابل به یکدیگر استفاده می‌شود.

سرکابل

برای اتصال انتهای کابل به تجهیزات برقی استفاده می‌شود.

کاربردهای مفصل کابل

شبکه‌های توزیع برق

ترمیم و توسعه خطوط برق.

نیروگاه‌ها

اتصال فیدرها و کابل‌های قدرت.

صنایع نفت و گاز

ایجاد اتصالات مطمئن در محیط‌های صنعتی.

معادن

کابل‌کشی مسیرهای طولانی.

شهرک‌های صنعتی

گسترش شبکه برق داخلی.

بهترین برندهای مفصل کابل

برندهای مطرح بازار:

Raychem
3M
Nexans
Euromold
TE Connectivity

این برندها در پروژه‌های فشار متوسط و فشار قوی بسیار شناخته شده هستند.

هنگام خرید مفصل کابل به چه نکاتی توجه کنیم؟

ولتاژ کاری

فشار ضعیف
20 کیلوولت
33 کیلوولت

نوع کابل

مسی
آلومینیومی

سطح مقطع کابل

مثلاً:

میلی‌متر مربع

شرایط نصب

دفن مستقیم
کانال
فضای باز
محیط مرطوب

مزایای استفاده از مفصل استاندارد

✅ جلوگیری از افت کیفیت اتصال

✅ افزایش عمر کابل

✅ جلوگیری از نفوذ رطوبت

✅ کاهش احتمال اتصال کوتاه

✅ افزایش ایمنی شبکه

جمع‌بندی

مفصل کابل یکی از مهم‌ترین تجهیزات شبکه برق است که برای اتصال ایمن و مطمئن کابل‌ها به یکدیگر استفاده می‌شود. انتخاب صحیح نوع مفصل بر اساس ولتاژ، نوع کابل و شرایط محیطی می‌تواند از خرابی‌های پرهزینه و قطعی برق جلوگیری کند. امروزه مفصل‌های حرارتی، سرد و رزینی پرکاربردترین انواع مفصل در پروژه‌های برق صنعتی و توزیع هستند.
