سیم و کابل ابهر یکی از تولیدکنندگان شناخته‌شده کابل‌های قدرت در ایران است که در سبد محصولات آن، انواع کابل فشار متوسط برای شبکه‌های توزیع برق، پست‌های زمینی، کارخانه‌ها، معادن، نیروگاه‌ها و پروژه‌های زیرساختی دیده می‌شود.
براساس کاتالوگ فنی ارائه‌شده، کابل‌های فشار متوسط ابهر با عایق XLPE و هادی مسی یا آلومینیومی در کلاس‌های ولتاژی مختلف معرفی شده‌اند. یکی از مهم‌ترین محصولات این گروه، کابل ۲۰ کیلوولت ابهر با کلاس ولتاژی 12/20 (24)kV است که می‌تواند در ساختمان‌های تک‌رشته، سه‌رشته، زره‌دار، بدون زره، آب‌بندی‌شده و سرب‌دار بررسی شود.
برای دریافت قیمت روز کابل ابهر باید مشخصاتی مانند جنس هادی، سطح مقطع، اسکرین مسی، نوع زره، نوع روکش، متراژ و طول هر قرقره مشخص شوند.
🟢 استعلام قیمت کابل ۲۰ کیلوولت ابهر در واتساپ
☎️ تلفن فروش الکتروروناک: 02136056685
کابل فشار متوسط چیست؟
کابل فشار متوسط یا MV برای انتقال و توزیع انرژی الکتریکی در سطوح ولتاژی بالاتر از شبکه فشار ضعیف استفاده می‌شود. در کاتالوگ سیم و کابل ابهر، کابل‌های فشار متوسط به‌عنوان کابل‌هایی با عایق XLPE و ولتاژ کاری بین ۱ تا ۳۶ کیلوولت معرفی شده‌اند.
مهم‌ترین کلاس‌های ولتاژی موجود در کاتالوگ عبارت‌اند از:
- کابل 6/10 (12)kV
- کابل 12/20 (24)kV
- کابل 18/30 (36)kV
این کابل‌ها با توجه به ساختمان فنی خود می‌توانند در شبکه‌های توزیع شهری و روستایی، تأسیسات صنعتی، پست‌های برق و خطوط تغذیه اختصاصی پروژه‌ها استفاده شوند. انتخاب کلاس ولتاژی باید براساس ولتاژ نامی شبکه، نحوه اتصال زمین، سطح عایقی تجهیزات و مشخصات مهندسی پروژه انجام شود.
منظور از کابل ۲۰ کیلوولت ابهر چیست؟
در بازار ایران، عبارت کابل ۲۰ کیلوولت معمولاً برای کابل دارای کلاس ولتاژی زیر استفاده می‌شود:
12/20 (24)kV
در این عبارت:
- عدد 12kV نشان‌دهنده ولتاژ نامی بین هادی و زمین است.
- عدد 20kV ولتاژ نامی بین هادی‌های فاز را نشان می‌دهد.
- عدد 24kV حداکثر ولتاژ سیستم است.
بنابراین هنگام استعلام قیمت بهتر است فقط عبارت «کابل ۲۰ کیلوولت ابهر» نوشته نشود و مشخصات کامل محصول نیز اعلام شود.
نمونه درخواست صحیح:
کابل ابهر 12/20 (24)kV، تک‌رشته 1×240/25، هادی مسی، عایق XLPE، بدون زره، روکش PVC، مقدار ۳۰۰۰ متر
یا:
کابل ۲۰ کیلوولت ابهر، 1×185/25 آلومینیومی، آب‌بندی‌شده، روکش PE، مقدار ۶۰۰۰ متر

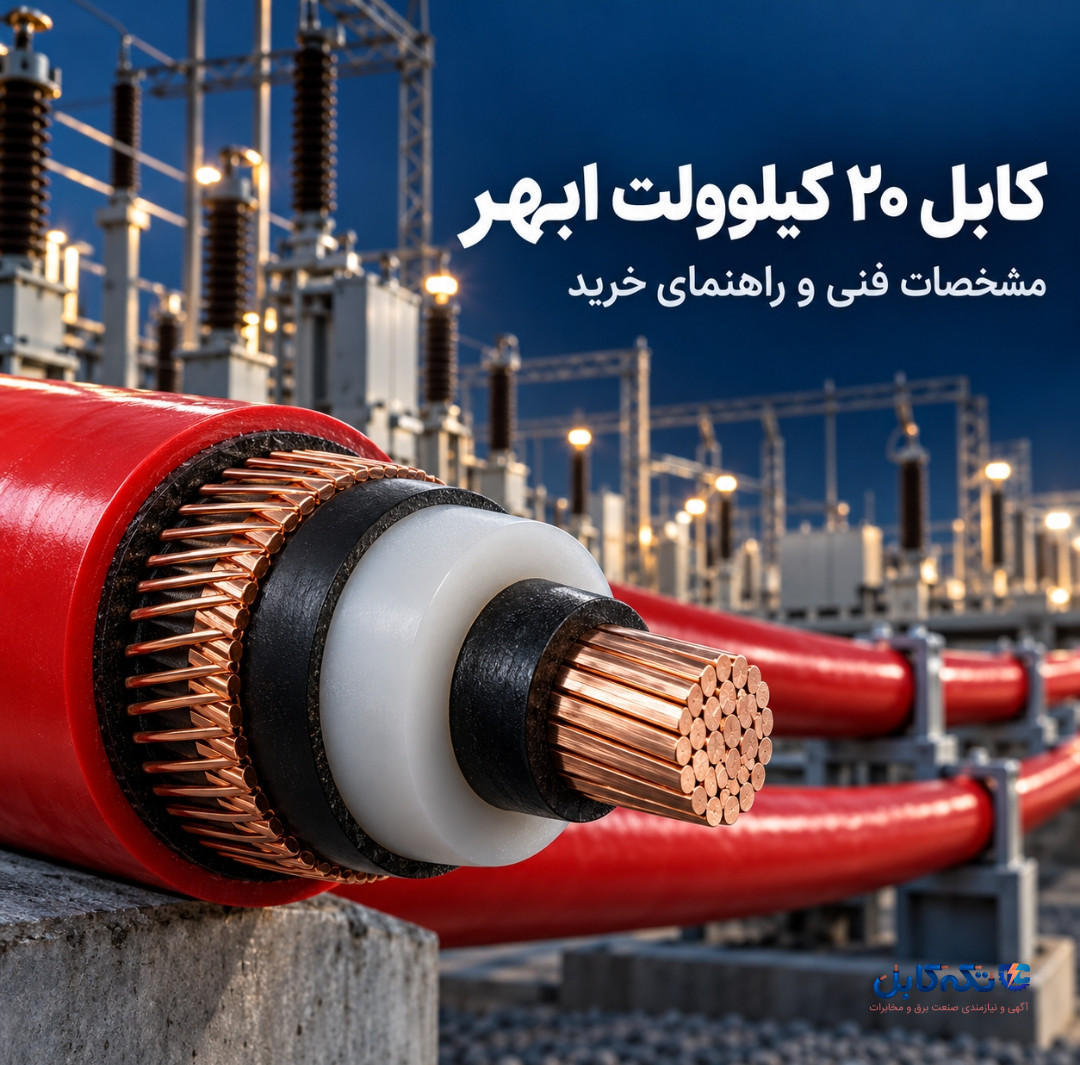

ساختمان کابل ۲۰ کیلوولت ابهر
یکی از ساختمان‌های اصلی معرفی‌شده در کاتالوگ ابهر، کابل تک‌رشته مسی 12/20 (24)kV با عایق XLPE، اسکرین سیم مسی و روکش PVC است.
لایه‌های اصلی این کابل عبارت‌اند از:
- هادی مسی رشته‌ای
- لایه نیمه‌هادی روی هادی
- عایق XLPE
- لایه نیمه‌هادی روی عایق
- نوار نیمه‌هادی
- اسکرین سیم مسی
- روکش نهایی PVC
در ساختمان‌های دیگر ممکن است لایه‌هایی مانند نوار آب‌بند، غلاف سربی، لایه کوپلیمر آلومینیومی، بستر زیر زره و زره فلزی نیز به کابل اضافه شوند.
عایق XLPE در کابل فشار متوسط ابهر
براساس کاتالوگ فنی، کابل‌های فشار متوسط ابهر با عایق XLPE یا پلی‌اتیلن کراس‌لینک‌شده تولید می‌شوند. این عایق به دلیل ویژگی‌های الکتریکی و حرارتی مناسب، کاربرد گسترده‌ای در کابل‌های قدرت فشار متوسط دارد.
حداکثر دمای مجاز هادی در شرایط کار عادی برای کابل‌های معرفی‌شده در کاتالوگ ۹۰ درجه سانتی‌گراد اعلام شده است.
البته ظرفیت واقعی کابل فقط براساس دمای هادی مشخص نمی‌شود و به عوامل زیر نیز بستگی دارد:
- سطح مقطع هادی
- مسی یا آلومینیومی بودن هادی
- دمای محیط و خاک
- مقاومت حرارتی خاک
- عمق دفن کابل
- آرایش کابل‌های تک‌رشته
- تعداد مدارهای مجاور
- روش نصب در هوا، داکت یا زمین
فناوری تولید کابل فشار متوسط ابهر
در کاتالوگ سیم و کابل ابهر به استفاده از تجهیزات اختصاصی تولید کابل فشار متوسط و فناوری پخت خشک عایق اشاره شده است.
مهم‌ترین موارد مطرح‌شده درباره فرایند تولید عبارت‌اند از:
- استفاده از روش پخت خشک عایق
- کنترل پاکیزگی محیط انتقال مواد
- استفاده از فیلترهای HEPA
- کاهش احتمال ورود ذرات خارجی به مواد عایقی
- کنترل پیوسته کابل با تجهیزات X-Ray
- کنترل هم‌مرکزی لایه‌های کابل
هم‌مرکز بودن هادی، لایه‌های نیمه‌هادی و عایق در کابل فشار متوسط اهمیت زیادی دارد. وجود ذرات خارجی، تغییر ضخامت یا ناهمگونی عایق می‌تواند توزیع میدان الکتریکی را تحت تأثیر قرار دهد.
انواع کابل ۲۰ کیلوولت سیم و کابل ابهر
کابل تک‌رشته بدون زره ابهر
این کابل دارای هادی مسی یا آلومینیومی، عایق XLPE، اسکرین فلزی و روکش PVC یا PE است. کابل تک‌رشته بدون زره برای مسیرهایی قابل بررسی است که کابل داخل کانال، داکت یا محیط دارای حفاظت مکانیکی مناسب نصب شود.
کابل تک‌رشته آب‌بندی‌شده ابهر
در این ساختمان از نوار آب‌بند و لایه کوپلیمر آلومینیومی استفاده می‌شود. این لایه‌ها با هدف کاهش احتمال نفوذ و حرکت رطوبت در ساختمان کابل به کار می‌روند.
این نوع کابل برای مسیرهای مرطوب یا پروژه‌هایی که الزام مشخصی درباره آب‌بندی کابل دارند قابل بررسی است.
کابل تک‌رشته سرب‌دار ابهر
در برخی پروژه‌های صنعتی، پالایشگاهی و پتروشیمی استفاده از کابل دارای غلاف سربی درخواست می‌شود. غلاف سربی می‌تواند به‌عنوان مانعی در برابر نفوذ رطوبت و بعضی مواد شیمیایی عمل کند.
انتخاب این ساختمان باید براساس شرایط محیط، الزامات کارفرما و دیتاشیت همان کابل انجام شود.
کابل تک‌رشته زره‌دار ابهر
برای کابل تک‌رشته مورد استفاده در مدار AC، جنس زره اهمیت زیادی دارد. در کاتالوگ ابهر، ساختمان کابل تک‌رشته دارای زره سیم آلومینیومی AWA معرفی شده است.
استفاده از زره غیرمغناطیسی در کابل‌های تک‌رشته AC به کنترل آثار میدان مغناطیسی و تلفات کمک می‌کند. بنابراین نوع زره کابل تک‌رشته نباید بدون بررسی فنی انتخاب شود.
کابل سه‌رشته بدون زره ابهر
کابل سه‌رشته فشار متوسط، سه هادی عایق‌شده را در یک ساختمان مشترک قرار می‌دهد. این کابل‌ها ممکن است دارای اسکرین مجزا برای هر رشته یا اسکرین کلی باشند.
کابل سه‌رشته زره‌دار ابهر
در کاتالوگ سیم و کابل ابهر، کابل‌های سه‌رشته فشار متوسط با ساختمان‌های زره‌دار مختلف معرفی شده‌اند؛ از جمله:
- زره سیم فولادی گالوانیزه SWA
- زره نوار فولادی DTA
- کابل سرب‌دار و زره‌دار
انتخاب زره سیمی یا نواری باید براساس نیروی مکانیکی واردشده، شعاع خمش، روش نصب، وضعیت خاک و مشخصات فنی پروژه انجام شود.
سایزهای کابل ۲۰ کیلوولت ابهر
براساس جداول کاتالوگ، کابل تک‌رشته مسی 12/20 (24)kV در سطح مقطع‌های زیر معرفی شده است:
- 1×35
- 1×50
- 1×70
- 1×95
- 1×120
- 1×150
- 1×185
- 1×240
- 1×300
- 1×400
- 1×500
- 1×630
- 1×800 میلی‌متر مربع
کابل‌های سه‌رشته نیز بسته به ساختمان کابل در سطح مقطع‌هایی مانند 35 تا 300 میلی‌متر مربع در کاتالوگ دیده می‌شوند.
وجود یک سایز در کاتالوگ به معنی موجود بودن دائمی آن در انبار نیست. موجودی، حداقل مقدار سفارش، برنامه تولید و زمان تحویل باید هنگام خرید استعلام شوند.
سطح مقطع اسکرین کابل ۲۰ کیلوولت ابهر
در کدهایی مانند 1×240/25 mm²، عدد 240 نشان‌دهنده سطح مقطع هادی اصلی و عدد 25 نشان‌دهنده سطح مقطع اسکرین مسی است.
| سطح مقطع هادی | سطح مقطع اسکرین مسی |
|---|---|
| 35 تا 120 میلی‌متر مربع | 16 میلی‌متر مربع |
| 150 تا 300 میلی‌متر مربع | 25 میلی‌متر مربع |
| 400 تا 800 میلی‌متر مربع | 35 میلی‌متر مربع |
این مقادیر مربوط به یکی از ساختمان‌های تک‌رشته معرفی‌شده در کاتالوگ هستند. در پروژه‌های مختلف ممکن است کارفرما سطح مقطع اسکرین متفاوتی درخواست کند؛ بنابراین اسکرین باید در BOQ و دیتاشیت به‌صورت مستقل کنترل شود.
کابل ۲۰ کیلوولت مسی ابهر
کابل مسی ابهر در سطح مقطع یکسان، مقاومت الکتریکی کمتری نسبت به کابل آلومینیومی دارد. این کابل‌ها در فیدرهای صنعتی، پست‌های برق، کارخانه‌ها و پروژه‌هایی که محدودیت ابعاد یا الزام فنی مشخصی دارند استفاده می‌شوند.
مزایای قابل بررسی کابل مسی عبارت‌اند از:
- رسانایی بیشتر در سطح مقطع مساوی
- سطح مقطع کمتر برای انتقال جریان مشابه
- ابعاد کوچک‌تر در بعضی طراحی‌ها
- تنوع تجهیزات اتصال و نصب
در مقابل، کابل مسی معمولاً وزن و هزینه اولیه بیشتری دارد.
کابل ۲۰ کیلوولت آلومینیومی ابهر
براساس کاتالوگ، بسیاری از ساختمان‌های کابل فشار متوسط ابهر با هادی آلومینیومی نیز قابل ارائه هستند.
کابل آلومینیومی به دلیل وزن کمتر و هزینه اولیه اقتصادی‌تر، در پروژه‌های طولانی و شبکه‌های توزیع مورد توجه قرار می‌گیرد.
بااین‌حال، سطح مقطع آلومینیوم نباید بدون محاسبه جایگزین همان سطح مقطع مس شود. برای انتخاب کابل باید جریان مجاز، افت ولتاژ، طول مسیر، اتصال کوتاه، نوع سرکابل، مفصل، کابلشو و شرایط نصب بررسی شوند.
کابل فشار متوسط ابهر زره‌دار یا بدون زره؟
انتخاب میان کابل زره‌دار و بدون زره به روش نصب و شرایط محیطی بستگی دارد.
کابل بدون زره می‌تواند برای نصب در داکت، کانال یا مسیرهای دارای حفاظت مکانیکی مناسب استفاده شود. کابل زره‌دار زمانی قابل بررسی است که احتمال فشار، ضربه یا آسیب مکانیکی وجود داشته باشد.
زره کابل جایگزین طراحی صحیح مسیر، آماده‌سازی بستر، رعایت شعاع خمش، استفاده از نوار هشدار و حفاظت مناسب کابل نیست. در کابل‌های تک‌رشته AC نیز باید جنس زره از نظر آثار میدان مغناطیسی بررسی شود.
کاربرد کابل فشار متوسط ابهر
انواع کابل فشار متوسط ابهر می‌توانند با توجه به ساختمان و مشخصات فنی در پروژه‌های زیر استفاده شوند:
- شبکه‌های توزیع برق ۲۰ کیلوولت
- پست‌های برق زمینی و صنعتی
- کارخانه‌های فولاد و سیمان
- معادن و صنایع معدنی
- پالایشگاه‌ها و پتروشیمی‌ها
- نیروگاه‌های حرارتی و خورشیدی
- شهرک‌های صنعتی
- تأسیسات آب و فاضلاب
- خطوط تغذیه مجتمع‌های بزرگ
- پروژه‌های عمرانی و زیرساختی
تناسب کابل با پروژه باید توسط طراح، مشاور یا مسئول فنی تأیید شود.
انتخاب سطح مقطع کابل ۲۰ کیلوولت
انتخاب سایز کابل فقط با دانستن ولتاژ شبکه انجام نمی‌شود. برای تعیین سطح مقطع مناسب باید اطلاعات زیر مشخص باشند:
- جریان یا توان بار
- طول مسیر
- مسی یا آلومینیومی بودن هادی
- تک‌رشته یا سه‌رشته بودن کابل
- روش نصب در زمین، داکت یا هوا
- آرایش کابل‌های تک‌رشته
- دمای محیط و خاک
- مقاومت حرارتی خاک
- افت ولتاژ مجاز
- جریان و مدت اتصال کوتاه
- تعداد مدارهای مجاور
- توسعه احتمالی پروژه
برای بررسی اولیه می‌توانید راهنمای
جدول محاسبات سیم و کابل و انتخاب سطح مقطع
را مطالعه کنید.
قیمت کابل ۲۰ کیلوولت ابهر
قیمت کابل فشار متوسط ابهر به عوامل مختلفی وابسته است:
- مسی یا آلومینیومی بودن هادی
- سطح مقطع هادی
- سطح مقطع اسکرین مسی
- نوع عایق و روکش
- زره‌دار یا بدون زره بودن
- سیمی یا نواری بودن زره
- وجود غلاف سربی
- آب‌بندی طولی و شعاعی
- متراژ سفارش
- طول هر قرقره
- هزینه قرقره و حمل
- قیمت روز مس و آلومینیوم
به همین دلیل عبارت «قیمت کابل ۲۰ کیلوولت ابهر» بدون اعلام مشخصات کامل برای دریافت پیش‌فاکتور کافی نیست.
🟢 دریافت قیمت روز کابل فشار متوسط ابهر
برای استعلام کابل ابهر چه اطلاعاتی ارسال کنیم؟
برای دریافت پیشنهاد دقیق‌تر، مشخصات درخواست را به ترتیب زیر ارسال کنید:
برند + کلاس ولتاژ + تعداد رشته + سطح مقطع هادی و اسکرین + جنس هادی + نوع عایق + زره + روکش + متراژ + طول قرقره + شهر تحویل
نمونه:
کابل ابهر 12/20 (24)kV، تک‌رشته 1×240/25 مسی، XLPE، بدون زره، روکش PVC، مقدار ۶۰۰۰ متر، قرقره‌های ۱۰۰۰ متری، تحویل اصفهان
اهمیت طول قرقره در سفارش کابل فشار متوسط
در سفارش‌های کیلومتری باید طول هر ران کابل پیش از خرید مشخص شود. اگر طول کابل روی قرقره از طول مسیر کمتر باشد، ممکن است استفاده از مفصل میانی ضروری شود.
افزایش تعداد مفصل‌ها می‌تواند هزینه تجهیزات، نصب، آزمون و نگهداری را افزایش دهد. وزن قرقره، ابعاد قرقره، ظرفیت حمل، امکان تخلیه و شرایط ورود به محل پروژه نیز باید پیش از تولید کنترل شوند.
هنگام تحویل کابل ابهر چه مواردی را کنترل کنیم؟
- نام و مارکینگ سازنده
- کلاس ولتاژ
- تعداد رشته
- سطح مقطع هادی
- سطح مقطع اسکرین
- جنس هادی
- نوع زره
- نوع روکش
- شماره قرقره
- متراژ هر قرقره
- سلامت روکش و قرقره
- تطابق کالا با پیش‌فاکتور و دیتاشیت
- گزارش آزمون کارخانه در صورت الزام پروژه
خرید کابل ۲۰ کیلوولت ابهر از الکتروروناک
برای استعلام قیمت و تأمین انواع کابل فشار متوسط سیم و کابل ابهر می‌توانید BOQ یا مشخصات فنی پروژه را برای الکتروروناک ارسال کنید.
امکان بررسی کابل‌های مسی و آلومینیومی، تک‌رشته و سه‌رشته، زره‌دار، بدون زره، سرب‌دار و آب‌بندی‌شده براساس موجودی و شرایط تأمین وجود دارد.
توجه: الکتروروناک در این صفحه به‌عنوان مرکز فروش و تأمین تجهیزات بازار برق معرفی می‌شود و ادعای نمایندگی رسمی کارخانه سیم و کابل ابهر ندارد. اگر ارائه گواهی نمایندگی برای پروژه الزامی است، اعتبار فروشنده باید مستقیماً از کارخانه استعلام شود.
الکتروروناک
تهران، لاله‌زار جنوبی، کوچه بوشهری، ساختمان خورشید، واحد ۱۵
☎️ تلفن فروش: 02136056685
🟢 واتساپ: 09001228175
🔵 ارتباط در بله
🟠 ارتباط در ایتا
🔴 ارتباط در روبیکا
برای مقایسه محصولات و مشاهده آگهی‌های مرتبط وارد صفحه
انواع کابل فشار متوسط در تکه کابل
شوید.
سؤالات متداول کابل فشار متوسط ابهر
کابل ۲۰ کیلوولت ابهر چه کلاس ولتاژی دارد؟
کابل مورد استفاده در شبکه ۲۰ کیلوولت معمولاً با مشخصه 12/20 (24)kV سفارش داده می‌شود. انتخاب نهایی باید با مشخصات شبکه و اسناد فنی پروژه مطابقت داشته باشد.
کابل ۲۰ کیلوولت ابهر مسی است یا آلومینیومی؟
براساس کاتالوگ، ساختارهای مختلف کابل فشار متوسط ابهر با هادی مسی معرفی شده‌اند و بسیاری از آن‌ها با هادی آلومینیومی نیز قابل ارائه هستند.
کابل ۲۰ کیلوولت ابهر چه سایزهایی دارد؟
در کاتالوگ ارائه‌شده، کابل‌های تک‌رشته 12/20 کیلوولت از سطح مقطع 35 تا 800 میلی‌متر مربع معرفی شده‌اند. دامنه سایز کابل سه‌رشته با توجه به ساختمان آن متفاوت است.
کابل ابهر زره‌دار بهتر است یا بدون زره؟
هیچ‌کدام برای تمام پروژه‌ها برتری مطلق ندارند. انتخاب زره به روش نصب، حفاظت مکانیکی مسیر، نوع کابل و الزامات کارفرما بستگی دارد.
دمای مجاز هادی کابل XLPE ابهر چقدر است؟
در کاتالوگ، حداکثر دمای هادی در شرایط کار عادی برای کابل‌های XLPE برابر با ۹۰ درجه سانتی‌گراد اعلام شده است.
برای دریافت قیمت کابل ابهر چه مشخصاتی لازم است؟
کلاس ولتاژ، تعداد رشته، سطح مقطع هادی و اسکرین، جنس هادی، نوع زره، نوع روکش، متراژ، طول قرقره و محل تحویل باید اعلام شوند.
جمع‌بندی
کابل فشار متوسط سیم و کابل ابهر در کلاس‌های ولتاژی 6/10، 12/20 و 18/30 کیلوولت و در ساختمان‌های متنوع معرفی شده است. کابل 12/20 (24)kV این برند می‌تواند با هادی مسی یا آلومینیومی، به‌صورت تک‌رشته یا سه‌رشته و در مدل‌های زره‌دار، بدون زره، سرب‌دار و آب‌بندی‌شده بررسی شود.
برای انتخاب کابل مناسب نباید فقط نام برند یا سطح مقطع را در نظر گرفت. کلاس ولتاژ، جنس هادی، سطح مقطع اسکرین، روش نصب، افت ولتاژ، اتصال کوتاه، نوع زره و طول قرقره همگی در انتخاب نهایی مؤثر هستند.
برای دریافت قیمت روز و بررسی شرایط تأمین، مشخصات کامل کابل یا BOQ پروژه را برای الکتروروناک ارسال کنید.
🟢 استعلام قیمت و خرید کابل ۲۰ کیلوولت ابهر
