کابل ابزار دقیق ابهر برای انتقال سیگنالهای آنالوگ و دیجیتال میان سنسورها، ترانسمیترها، تجهیزات اندازهگیری و سیستمهای کنترل صنعتی طراحی شده است. این کابلها در نیروگاهها، پالایشگاهها، صنایع پتروشیمی، کارخانهها، پستهای برق و خطوط اتوماسیون صنعتی کاربرد دارند.
براساس کاتالوگ فنی سیم و کابل ابهر، کابلهای ابزار دقیق این مجموعه در ساختمانهای متنوعی شامل کابل دارای اسکرین کلی، اسکرین مجزا و کلی، زره سیمی، زره نواری، غلاف سربی، هادی مسی و هادی مسی قلعاندود معرفی شدهاند.
نوع عایق نیز با توجه به مدل کابل میتواند PVC یا XLPE باشد. انتخاب کابل مناسب باید براساس نوع سیگنال، تعداد زوج یا تریبل، سطح مقطع، شرایط محیطی، میزان نویز، روش نصب و الزامات پروژه انجام شود.
🟢 استعلام قیمت کابل ابزار دقیق ابهر در واتساپ
☎️ تلفن فروش الکتروروناک: 02136056685
کابل ابزار دقیق چیست؟
کابل ابزار دقیق یا Instrumentation Cable برای انتقال و دریافت سیگنالهای کنترلی، اندازهگیری، آنالوگ و دیجیتال میان تجهیزات صنعتی استفاده میشود.
براساس توضیحات کاتالوگ ابهر، این کابلها معمولاً در مدارهایی با ولتاژ حدود ۲۴ تا ۱۱۰ ولت یا سیگنالهای جریانی 4-20mA به کار میروند. سیگنال 4-20mA یکی از متداولترین روشهای انتقال اطلاعات اندازهگیری در صنایع فرایندی است.
تجهیزاتی که ممکن است با کابل ابزار دقیق به سیستم کنترل متصل شوند عبارتاند از:
- سنسورهای دما، فشار و سطح
- ترانسمیترهای صنعتی
- فلومترها و تجهیزات اندازهگیری جریان
- شیرهای کنترلی و پوزیشنرها
- سیستمهای PLC و DCS
- تجهیزات مانیتورینگ و ثبت اطلاعات
- سیستمهای کنترل نیروگاه و پست برق
از آنجا که مقدار سیگنال در بسیاری از مدارهای ابزار دقیق کم است، کابل باید در برابر تداخلهای الکترومغناطیسی محیط محافظت شود. به همین دلیل استفاده از اسکرین و انتخاب صحیح نحوه اتصال آن اهمیت زیادی دارد.
معرفی کابل ابزار دقیق سیم و کابل ابهر
در کاتالوگ کابل ابزار دقیق سیم و کابل ابهر، محصولات متنوعی برای استفاده در صنایع مختلف، بهویژه نیروگاهها، شبکههای تولید و توزیع برق و صنایع پتروشیمی معرفی شدهاند.
مهمترین گروههای موجود در این کاتالوگ شامل موارد زیر هستند:
- کابل ابزار دقیق با اسکرین کلی
- کابل ابزار دقیق با اسکرین مجزا و کلی
- کابل ابزار دقیق بدون زره
- کابل ابزار دقیق زره سیمی
- کابل ابزار دقیق زره نواری
- کابل ابزار دقیق سربدار و زرهدار
- کابل ابزار دقیق با هادی مسی قلعاندود
- کابل ابزار دقیق با عایق PVC
- کابل ابزار دقیق با عایق XLPE
- کابلهای زوجی و تریبل ابزار دقیق
وجود یک ساختمان در کاتالوگ به معنی موجود بودن دائمی تمام سایزها نیست. موجودی، حداقل مقدار سفارش و زمان تولید باید هنگام استعلام کنترل شوند.

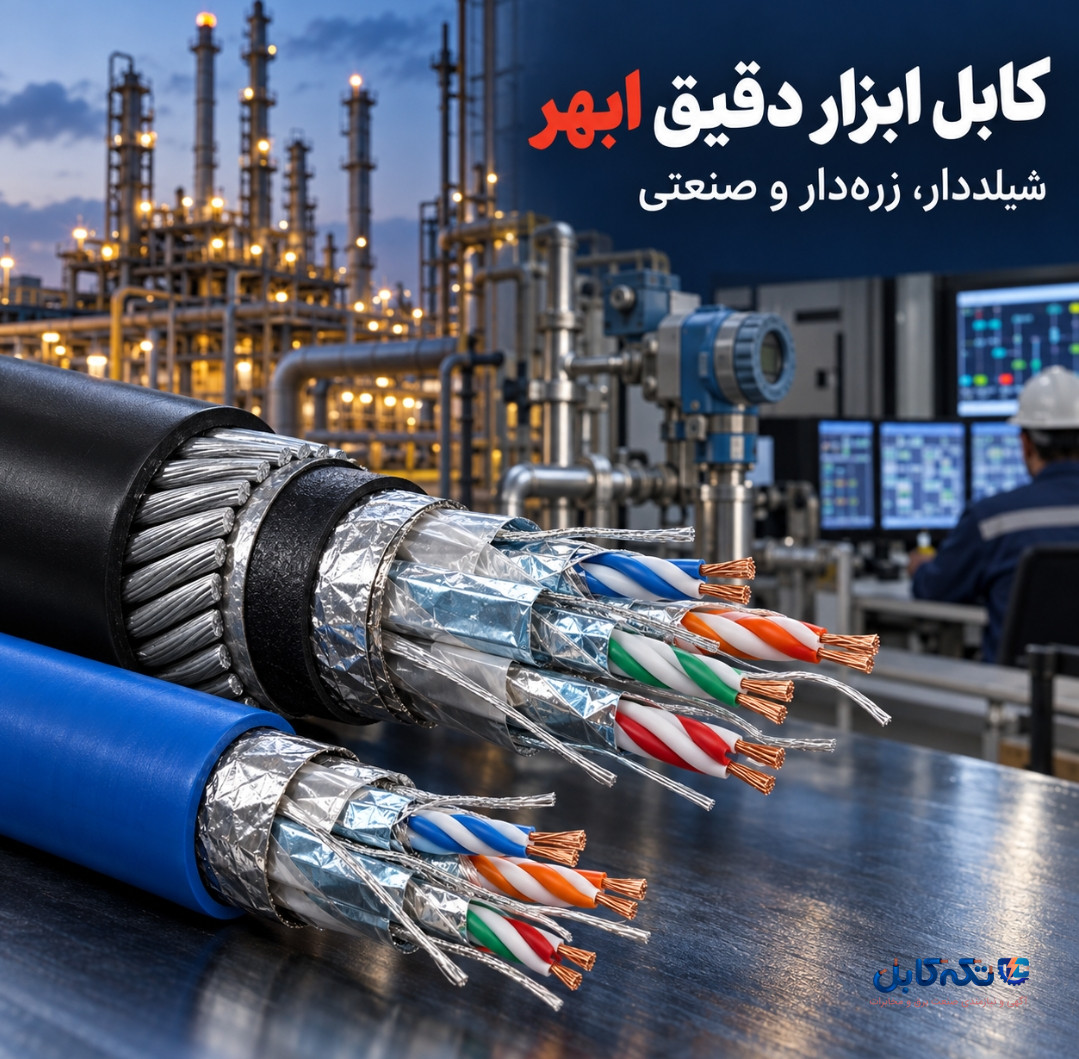

ساختار کابل ابزار دقیق ابهر
ساختمان کابل با توجه به مدل آن متفاوت است، اما کابل ابزار دقیق شیلددار ابهر میتواند از لایههای زیر تشکیل شود:
- هادی مسی یا مسی قلعاندود
- عایق PVC یا XLPE
- چیدمان رشتهها بهصورت زوج یا تریبل
- نوار پلیاستر
- سیم تخلیه یا Drain Wire قلعاندود
- نوار آلومینیوم-پلیاستر بهعنوان اسکرین
- اسکرین کلی کابل
- بستر PVC در مدلهای زرهدار
- زره سیمی یا نواری
- غلاف سربی در مدلهای خاص
- روکش نهایی PVC
هر لایه وظیفه مشخصی دارد. اسکرین به کاهش نویز کمک میکند، زره حفاظت مکانیکی را افزایش میدهد و غلاف سربی برای بعضی محیطهای صنعتی و شرایط دارای رطوبت یا مواد خاص قابل بررسی است.
کابل ابزار دقیق با اسکرین کلی OSCR
در کابلهای دارای اسکرین کلی یا Overall Screened، زوجها یا تریبلها ابتدا در کنار یکدیگر قرار میگیرند و سپس یک اسکرین مشترک پیرامون مجموعه رشتهها ایجاد میشود.
یکی از ساختمانهای معرفیشده در کاتالوگ ابهر با کد زیر مشخص شده است:
Cu/PVC/OSCR/PVC
این ساختمان شامل هادی مسی، عایق PVC، زوجهای تابیدهشده، اسکرین کلی و روکش PVC است. مدل مشابه با عایق XLPE نیز با کد زیر معرفی شده است:
Cu/XLPE/OSCR/PVC
کابل دارای اسکرین کلی برای مدارهایی قابل بررسی است که یک حفاظ مشترک در برابر نویز برای تمام زوجها کافی باشد.
کابل ابزار دقیق با اسکرین مجزا و کلی ISCR/OSCR
در کابلهای دارای اسکرین مجزا و کلی، هر زوج یا تریبل دارای اسکرین مستقل است و تمام مجموعه نیز درون یک اسکرین کلی قرار میگیرد.
این ساختمان با علامتهای زیر شناخته میشود:
- ISCR: اسکرین مجزای هر زوج یا تریبل
- OSCR: اسکرین کلی مجموعه کابل
اسکرین مجزا میتواند به کاهش تداخل میان مدارهای داخل یک کابل کمک کند. این موضوع در پروژههایی که چند سیگنال حساس یا مدارهای مختلف در یک کابل قرار میگیرند اهمیت بیشتری دارد.
نمونهای از کد این محصولات در کاتالوگ ابهر عبارت است از:
Cu/XLPE/ISCR/OSCR/Bd/SWA/PVC
این کابل دارای هادی مسی، عایق XLPE، اسکرین مجزای زوجها، اسکرین کلی، بستر، زره سیم فولادی و روکش PVC است.
کابل ابزار دقیق زوجی و تریبل ابهر
کابل ابزار دقیق میتواند با رشتههای زوجی یا تریبل تولید شود.
کابل ابزار دقیق زوجی
در کابل زوجی، هر دو رشته عایقشده با یکدیگر تابیده میشوند. این ساختار برای انتقال بسیاری از سیگنالهای آنالوگ و دیجیتال کاربرد دارد.
نمونه علامتگذاری کابل زوجی:
12×2×1.5 mm²
این عبارت نشان میدهد کابل دارای ۱۲ زوج است و سطح مقطع هر رشته ۱.۵ میلیمتر مربع است.
کابل ابزار دقیق تریبل
در ساختمان تریبل، سه رشته عایقشده در یک گروه قرار میگیرند. این کابلها برای مدارها و تجهیزات خاصی که به سه هادی مرتبط نیاز دارند قابل استفاده هستند.
نمونه علامتگذاری:
6×3×1.5 mm²
این عبارت به معنی شش تریبل، هرکدام شامل سه رشته با سطح مقطع ۱.۵ میلیمتر مربع است.
تعداد زوجها و سطح مقطع کابل ابزار دقیق ابهر
در کاتالوگ ارائهشده، کابلهای ابزار دقیق با تعداد زوجهای متنوع معرفی شدهاند. دامنه دقیق هر مدل به ساختمان کابل بستگی دارد، اما نمونههای زیر در جداول کاتالوگ دیده میشوند:
- ۱ زوج
- ۲ زوج
- ۴ زوج
- ۶ زوج
- ۱۲ زوج
- ۱۶ زوج
- ۲۴ زوج
- ۳۷ زوج
در کابلهای تریبل نیز تعدادهایی مانند ۲، ۴، ۶، ۱۲، ۱۶، ۲۴ و ۳۷ تریبل در بعضی ساختمانها معرفی شدهاند.
سطح مقطع هادی در اطلاعات الکتریکی کاتالوگ شامل گزینههای زیر است:
| سطح مقطع هادی | حداکثر مقاومت هادی در کاتالوگ |
|---|---|
| 0.5 mm² | 36.8 Ω/km |
| 0.75 mm² | 26.5 Ω/km |
| 1 mm² | 18.4 Ω/km |
| 1.5 mm² | 12.3 Ω/km |
مقادیر فوق براساس جدول اطلاعات الکتریکی کاتالوگ هستند. مشخصات نهایی هر محصول باید از دیتاشیت همان کد فنی کنترل شود.
کابل ابزار دقیق PVC ابهر
کابلهای دارای عایق PVC در کاتالوگ ابهر براساس استاندارد BS 5308-2 معرفی شدهاند. حداکثر دمای هادی در شرایط کار عادی برای نمونههای PVC برابر با ۷۰ درجه سانتیگراد درج شده است.
مزایای قابل بررسی عایق PVC عبارتاند از:
- کاربرد گسترده در تأسیسات صنعتی
- تنوع بالا در ساختمان کابل
- امکان تولید کابل زرهدار و بدون زره
- هزینه اقتصادیتر در بعضی پروژهها
انتخاب PVC باید براساس دمای محیط، شرایط نصب، مواد شیمیایی موجود و الزامات ایمنی پروژه انجام شود.
کابل ابزار دقیق XLPE ابهر
کابلهای دارای عایق XLPE در کاتالوگ ابهر مطابق BS 5308-1 معرفی شدهاند. حداکثر دمای هادی در شرایط کار عادی برای نمونههای XLPE برابر با ۹۰ درجه سانتیگراد اعلام شده است.
عایق XLPE از نظر حرارتی و مقاومت عایقی، ویژگیهای متفاوتی نسبت به PVC دارد. در کاتالوگ، مقدار حداقل مقاومت عایقی نمونههای XLPE بیشتر از مدلهای PVC درج شده است.
انتخاب میان PVC و XLPE نباید فقط براساس دمای مجاز انجام شود. شرایط محیطی، نوع سیگنال، ساختمان کابل، روش نصب و مشخصات کارفرما نیز باید بررسی شوند.
کابل ابزار دقیق زرهدار ابهر
کابل ابزار دقیق زرهدار برای مسیرهایی قابل بررسی است که احتمال ضربه، فشار یا صدمات مکانیکی وجود دارد. در کاتالوگ ابهر دو نوع مهم زره معرفی شده است.
زره سیم فولادی SWA
در کابل دارای SWA از سیمهای فولادی گالوانیزه برای ایجاد حفاظت مکانیکی استفاده میشود.
نمونه کد:
Cu/PVC/OSCR/Bd/SWA/PVC
زره نوار فولادی DTA
در بعضی مدلها از زره نواری فولادی استفاده شده است. این کابلها ممکن است علاوه بر زره نواری، دارای اسکرین مجزا و کلی باشند.
نمونه کد:
Cu/XLPE/ISCR/OSCR/Bd/DTA/PVC
نوع زره باید براساس روش نصب، شعاع خمش، تنش مکانیکی، قطر کابل و مشخصات پروژه انتخاب شود.
کابل ابزار دقیق سربدار ابهر
کابل ابزار دقیق سربدار برای بعضی پروژههای نفت، گاز، پالایشگاه و پتروشیمی قابل بررسی است. در این کابل، غلاف سربی در کنار اسکرین، بستر، زره و روکش نهایی قرار میگیرد.
نمونه کد معرفیشده در کاتالوگ:
Cu/XLPE/ISCR/OSCR/Bd/Lsh/Bd/SWA/PVC
عبارت Lsh در این کد به غلاف سربی اشاره دارد.
استفاده از کابل سربدار باعث افزایش وزن، قطر و قیمت کابل میشود. بنابراین این ساختمان باید زمانی انتخاب شود که شرایط محیطی یا اسناد پروژه آن را الزام کرده باشند.
کابل ابزار دقیق با هادی مسی قلعاندود
در بخش دیگری از کاتالوگ ابهر، کابلهای ابزار دقیق با هادی مسی قلعاندود یا TiCu معرفی شدهاند.
نمونه ساختمانهای قابل مشاهده عبارتاند از:
- TiCu/XLPE/ISCR/OSCR/PVC
- TiCu/XLPE/ISCR/OSCR/Bd/DTA/PVC
- TiCu/XLPE/ISCR/OSCR/Bd/SWA/PVC
- TiCu/XLPE/ISCR/OSCR/Bd/Lsh/Bd/SWA/PVC
هادی مسی قلعاندود میتواند در بعضی محیطهای صنعتی و شرایطی که مقاومت بهتر در برابر خوردگی سطحی موردنیاز است قابل بررسی باشد.
رنگ کابل ابزار دقیق و سیستمهای Intrinsically Safe
براساس توضیحات کاتالوگ ابهر، رنگ روکش کابلهای ابزار دقیق معمولاً مشکی است و برای سیستمهای ایمنی ذاتی یا Intrinsically Safe رنگ آبی معرفی شده است.
بااینحال، رنگ آبی بهتنهایی اثباتکننده مناسب بودن کابل برای مدار IS نیست. کد محصول، ساختمان کابل، مشخصات الکتریکی و الزامات پروژه باید بهطور کامل بررسی شوند.
ولتاژ نامی کابل ابزار دقیق ابهر
در جداول کاتالوگ، ولتاژ نامی کابلهای ابزار دقیق برابر با مقدار زیر درج شده است:
300/500V
همچنین ولتاژ آزمون بین رشتهها و بین رشته و اسکرین در نمونههای معرفیشده برابر با ۱۰۰۰ ولت درج شده است.
این کابلها برای انتقال توان اصلی تجهیزات طراحی نشدهاند و وظیفه اصلی آنها انتقال سیگنالهای اندازهگیری و کنترلی است.
تفاوت کابل ابزار دقیق و کابل کنترل
| ویژگی | کابل ابزار دقیق | کابل کنترل |
|---|---|---|
| وظیفه اصلی | انتقال سیگنالهای حساس اندازهگیری | انتقال فرمانهای کنترلی |
| ساختار رایج | زوجی یا تریبل | چندرشتهای |
| نوع اسکرین | کلی یا مجزا و کلی | معمولاً اسکرین کلی در صورت نیاز |
| حساسیت به نویز | بیشتر | وابسته به مدار فرمان |
| کاربرد | سنسور، ترانسمیتر، PLC و DCS | فرمان تجهیزات، رلهها و تابلو برق |
هرچند بعضی ساختمانهای کابل کنترل و ابزار دقیق ظاهری مشابه دارند، جایگزینی آنها بدون بررسی نقشهها و دیتاشیت پروژه توصیه نمیشود.
کاربرد کابل ابزار دقیق ابهر
کابلهای ابزار دقیق ابهر با توجه به ساختمان انتخابی میتوانند در بخشهای زیر استفاده شوند:
- پالایشگاههای نفت و گاز
- صنایع پتروشیمی
- نیروگاههای برق
- پستهای برق و مراکز توزیع
- کارخانههای فولاد و سیمان
- معادن و صنایع معدنی
- تأسیسات آب و فاضلاب
- خطوط تولید و اتوماسیون صنعتی
- سیستمهای PLC و DCS
- اتصال سنسورها و ترانسمیترها
قیمت کابل ابزار دقیق ابهر
قیمت کابل ابزار دقیق ابهر به عوامل مختلفی بستگی دارد:
- تعداد زوج یا تریبل
- سطح مقطع هادی
- مسی یا مسی قلعاندود بودن هادی
- نوع عایق PVC یا XLPE
- اسکرین کلی یا اسکرین مجزا و کلی
- زره سیمی یا نواری
- وجود غلاف سربی
- نوع روکش نهایی
- متراژ سفارش
- طول هر قرقره
- قیمت روز مس و مواد اولیه
به همین دلیل برای دریافت قیمت نمیتوان فقط عبارت «کابل ابزار دقیق ابهر» را ارسال کرد. مشخصات کامل کابل باید در درخواست خرید نوشته شوند.
🟢 دریافت قیمت روز کابل ابزار دقیق ابهر
برای استعلام کابل ابزار دقیق چه اطلاعاتی ارسال کنیم؟
برای دریافت پیشفاکتور دقیق، اطلاعات زیر را ارسال کنید:
- برند موردنظر
- تعداد زوج یا تریبل
- سطح مقطع هر رشته
- نوع هادی
- نوع عایق
- اسکرین کلی یا مجزا و کلی
- زرهدار یا بدون زره
- سربدار یا بدون سرب
- متراژ کل
- طول هر قرقره
- شهر محل تحویل
نمونه استعلام:
کابل ابزار دقیق ابهر 12×2×1.5، هادی مسی، عایق XLPE، اسکرین مجزا و کلی، زره SWA، روکش PVC، مقدار ۳۰۰۰ متر، تحویل اصفهان
یا:
کابل ابزار دقیق ابهر 6×3×1، PVC، سربدار، زره سیمی، مقدار ۱۲۰۰ متر، تحویل پروژه
هنگام تحویل کابل ابزار دقیق چه مواردی را کنترل کنیم؟
- نام و مارکینگ تولیدکننده
- تعداد زوج یا تریبل
- سطح مقطع رشتهها
- نوع عایق
- نوع و تعداد اسکرینها
- زره و غلاف سربی در صورت سفارش
- ولتاژ نامی
- شماره قرقره
- متراژ هر قرقره
- سلامت روکش و قرقره
- تطابق کد فنی با پیشفاکتور
- دیتاشیت و گزارش آزمون در صورت الزام پروژه
خرید کابل ابزار دقیق ابهر از الکتروروناک
برای استعلام و خرید انواع کابل ابزار دقیق سیم و کابل ابهر میتوانید مشخصات فنی یا فایل BOQ پروژه را برای الکتروروناک ارسال کنید.
امکان بررسی کابلهای زوجی، تریبل، دارای اسکرین کلی، اسکرین مجزا و کلی، زره سیمی، زره نواری، سربدار و دارای عایق PVC یا XLPE براساس شرایط تأمین وجود دارد.
توجه: الکتروروناک در این صفحه بهعنوان مرکز فروش و تأمین تجهیزات بازار برق معرفی میشود و ادعای نمایندگی رسمی سیم و کابل ابهر ندارد. اگر ارائه گواهی نمایندگی برای پروژه الزامی است، اعتبار فروشنده باید مستقیماً از کارخانه بررسی شود.
الکتروروناک
تهران، لالهزار جنوبی، کوچه بوشهری، ساختمان خورشید، واحد ۱۵
☎️ تلفن فروش: 02136056685
🟢 واتساپ: 09001228175
🔵 ارتباط در بله
🟠 ارتباط در ایتا
🔴 ارتباط در روبیکا
برای مشاهده آگهی فروش و استعلام سایر برندها وارد صفحه
فروش کابل ابزار دقیق در الکتروروناک
شوید.
همچنین میتوانید آگهیهای مرتبط را در بخش
انواع سیم و کابل در تکه کابل
مشاهده کنید.
سؤالات متداول کابل ابزار دقیق ابهر
کابل ابزار دقیق ابهر برای چه سیگنالهایی استفاده میشود؟
این کابلها برای انتقال سیگنالهای آنالوگ و دیجیتال میان سنسورها، ترانسمیترها و سیستمهای کنترل استفاده میشوند. در کاتالوگ به مدارهای ۲۴ تا ۱۱۰ ولت و سیگنالهای 4-20mA اشاره شده است.
تفاوت OSCR و ISCR در کابل ابزار دقیق چیست؟
OSCR به اسکرین کلی کابل و ISCR به اسکرین مجزای هر زوج یا تریبل اشاره دارد. بعضی کابلها بهصورت همزمان دارای اسکرین مجزا و کلی هستند.
کابل ابزار دقیق ابهر PVC است یا XLPE؟
هر دو نوع در کاتالوگ معرفی شدهاند. حداکثر دمای هادی در نمونههای PVC برابر ۷۰ درجه و در نمونههای XLPE برابر ۹۰ درجه سانتیگراد اعلام شده است.
کابل ابزار دقیق ابهر زرهدار تولید میشود؟
در کاتالوگ، ساختمانهایی با زره سیم فولادی SWA و زره نوار فولادی DTA معرفی شدهاند. انتخاب زره به شرایط نصب و مشخصات پروژه بستگی دارد.
آیا کابل ابزار دقیق سربدار ابهر وجود دارد؟
بله، ساختمانهای دارای غلاف سربی، زره و اسکرین در کاتالوگ دیده میشوند. موجودی و امکان تولید کد موردنظر باید هنگام سفارش استعلام شود.
کابل آبی ابزار دقیق چه کاربردی دارد؟
در کاتالوگ، رنگ آبی برای سیستمهای Intrinsically Safe معرفی شده است؛ اما رنگ بهتنهایی کافی نیست و ساختمان و مشخصات فنی کابل باید با مدار IS تطابق داشته باشد.
برای دریافت قیمت چه مشخصاتی لازم است؟
تعداد زوج یا تریبل، سطح مقطع، نوع هادی، عایق، اسکرین، زره، غلاف سربی، متراژ، طول قرقره و محل تحویل باید اعلام شوند.
جمعبندی
کابل ابزار دقیق سیم و کابل ابهر برای انتقال سیگنالهای حساس اندازهگیری و کنترل در صنایع مختلف طراحی شده است. در کاتالوگ این برند، کابلهای زوجی و تریبل با هادی مسی یا مسی قلعاندود، عایق PVC یا XLPE، اسکرین کلی یا مجزا و کلی، زره سیمی، زره نواری و غلاف سربی معرفی شدهاند.
انتخاب کابل باید براساس نوع سیگنال، شرایط نویز، تعداد زوجها، سطح مقطع، روش نصب و شرایط محیطی انجام شود. استفاده از یک کد عمومی برای تمام پروژهها صحیح نیست و مشخصات کابل باید با نقشهها و مدارک فنی پروژه تطبیق داده شود.
برای دریافت قیمت روز و بررسی شرایط تأمین، کد فنی یا BOQ کابل ابزار دقیق موردنیاز را برای الکتروروناک ارسال کنید.
