کابل فشار قوی ابهر برای انتقال انرژی در شبکه‌های فوق توزیع و انتقال، پست‌های برق، نیروگاه‌ها و پروژه‌های بزرگ صنعتی قابل بررسی است. مطابق کاتالوگ فنی سیم و کابل ابهر، کابل‌های فشار قوی و فوق فشار قوی این مجموعه به‌صورت تک‌رشته، با هادی مسی یا آلومینیومی و عایق XLPE معرفی شده‌اند.
سه رده اصلی معرفی‌شده در کاتالوگ شامل کابل‌های 38/66(72)، 76/132(145) و 133/230(245) کیلوولت هستند که در بازار ایران معمولاً با نام‌های کابل ۶۳ کیلوولت، کابل ۱۳۲ کیلوولت و کابل ۲۳۰ کیلوولت شناخته می‌شوند.
برای خرید این کابل‌ها باید علاوه بر برند، ولتاژ نامی کامل، سطح مقطع هادی، سطح مقطع اسکرین، جنس هادی، نوع آب‌بندی، جنس روکش و طول هر قرقره مشخص شود.
استعلام قیمت کابل فشار قوی ابهر در واتساپ
معرفی کابل فشار قوی و فوق فشار قوی ابهر
کابل‌های فشار قوی برای انتقال انرژی در ولتاژهای بالاتر از ۳۶ کیلوولت طراحی می‌شوند. در این کابل‌ها کنترل میدان الکتریکی، کیفیت عایق، یکنواختی لایه‌های نیمه‌هادی، جلوگیری از نفوذ رطوبت و تحمل حرارتی اهمیت بسیار زیادی دارد.
بر اساس کاتالوگ ارائه‌شده، سیم و کابل ابهر محصولات فشار قوی خود را با عایق XLPE و هادی مسی یا آلومینیومی معرفی کرده است. استفاده از اسکرین سیم مسی، نوارهای آب‌بند و روکش‌های مختلف نیز امکان انتخاب ساختار متناسب با شرایط پروژه را فراهم می‌کند.
رده‌های ولتاژی کابل فشار قوی ابهر
| رده ولتاژی کاتالوگ | نام رایج بازار | استاندارد درج‌شده | سطح مقطع نمونه‌های مسی |
|---|---|---|---|
| 38/66(72) kV | کابل ۶۳ یا ۶۶ کیلوولت | IEC 60840 | ۱×۹۵ تا ۱×۱۶۰۰ میلی‌متر مربع |
| 76/132(145) kV | کابل ۱۳۲ کیلوولت | IEC 60840 | ۱×۱۸۵ تا ۱×۱۶۰۰ میلی‌متر مربع |
| 133/230(245) kV | کابل ۲۳۰ کیلوولت | IEC 62067 | ۱×۶۳۰ تا ۱×۱۶۰۰ میلی‌متر مربع |
توجه: این اطلاعات از کاتالوگ فنی استخراج شده‌اند و به معنی موجودی دائمی تمام سایزها نیستند. امکان تولید، حداقل سفارش، طول قرقره و زمان تحویل باید هنگام خرید استعلام شود.
تفاوت کابل ۶۳، ۱۳۲ و ۲۳۰ کیلوولت چیست؟
تفاوت این کابل‌ها فقط در عدد ولتاژ نیست. با افزایش ولتاژ، ضخامت عایق، طراحی میدان الکتریکی، ساختمان اسکرین، کیفیت لایه‌های نیمه‌هادی، آب‌بندی و آزمون‌های کارخانه اهمیت بیشتری پیدا می‌کنند.
- کابل 38/66(72) کیلوولت: برای شبکه‌هایی با بیشینه ولتاژ سیستم ۷۲٫۵ کیلوولت قابل بررسی است.
- کابل 76/132(145) کیلوولت: برای شبکه ۱۳۲ کیلوولت با بیشینه ولتاژ سیستم ۱۴۵ کیلوولت استفاده می‌شود.
- کابل 133/230(245) کیلوولت: در گروه کابل‌های فوق فشار قوی و شبکه‌های ۲۳۰ کیلوولت قرار می‌گیرد.

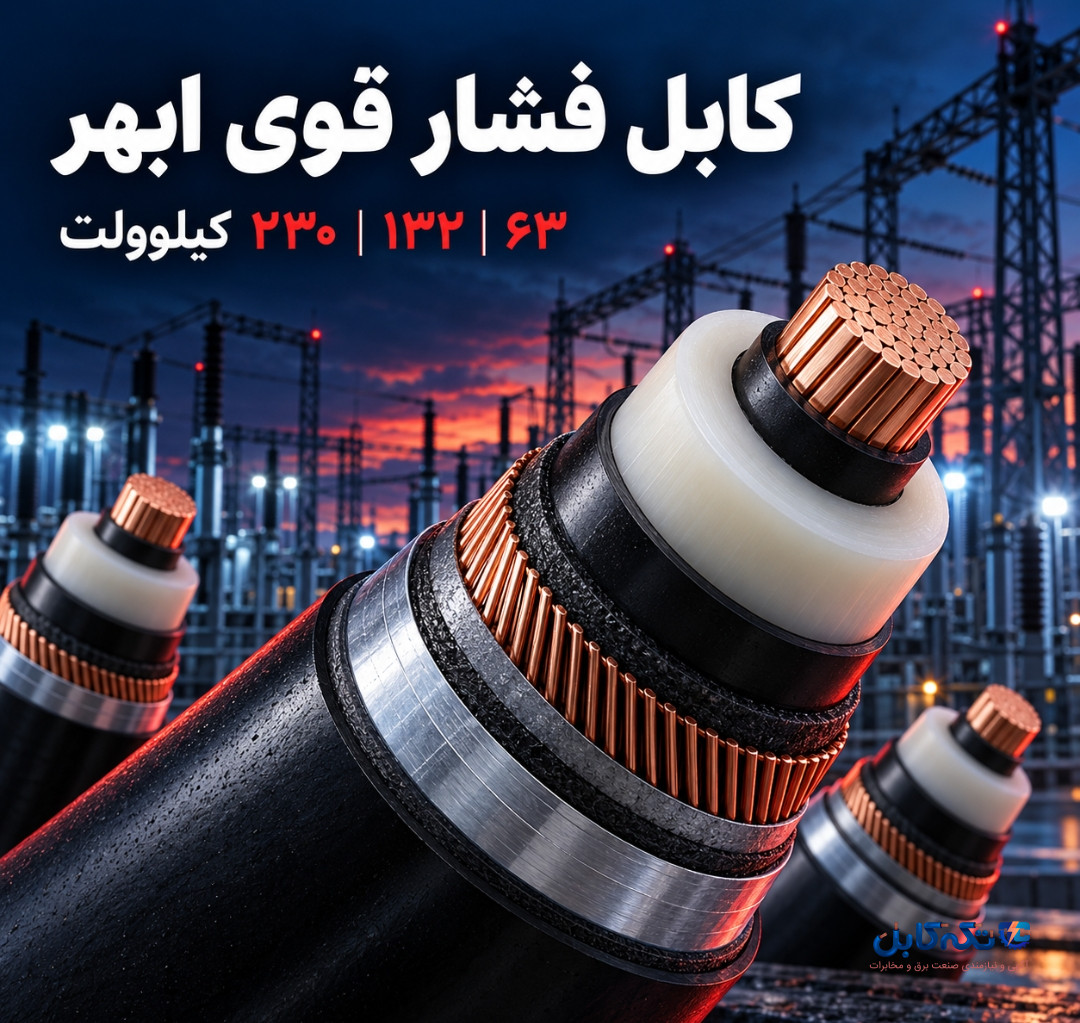

ساختار کابل فشار قوی XLPE ابهر
ساختمان دقیق کابل به رده ولتاژ و مشخصات پروژه وابسته است؛ بااین‌حال ساختارهای معرفی‌شده در کاتالوگ می‌توانند از اجزای زیر تشکیل شوند:
- هادی مسی یا آلومینیومی: وظیفه انتقال جریان اصلی مدار را بر عهده دارد.
- لایه نیمه‌هادی روی هادی: میدان الکتریکی سطح هادی را یکنواخت می‌کند.
- عایق XLPE: عایق اصلی کابل فشار قوی است.
- لایه نیمه‌هادی روی عایق: به کنترل میدان الکتریکی در محدوده عایق کمک می‌کند.
- نوار نیمه‌هادی آب‌بند: برای محدود کردن حرکت طولی رطوبت استفاده می‌شود.
- اسکرین سیم مسی: مسیر جریان خطا و بخشی از سیستم حفاظت کابل را تشکیل می‌دهد.
- نوار آب‌بند: مقاومت کابل در برابر نفوذ طولی آب را افزایش می‌دهد.
- لایه آلومینیوم کوپلیمر یا غلاف سربی: به‌عنوان سد شعاعی رطوبت قابل استفاده است.
- روکش PVC، PE یا HDPE: از اجزای داخلی کابل در برابر عوامل محیطی محافظت می‌کند.
عایق XLPE در کابل فشار قوی ابهر
XLPE یا پلی‌اتیلن شبکه‌ای یکی از عایق‌های اصلی مورد استفاده در کابل‌های فشار قوی است. این ماده از استقامت الکتریکی، مقاومت حرارتی و پایداری مناسبی برخوردار است.
حداکثر دمای کارکرد هادی در کاتالوگ کابل فشار قوی ابهر ۹۰ درجه سانتی‌گراد اعلام شده است. در محاسبات اتصال کوتاه نیز دمای نهایی ۲۵۰ درجه سانتی‌گراد برای عایق XLPE در نظر گرفته شده است.
در کابل فشار قوی، صرفاً استفاده از XLPE کافی نیست و یکنواختی عایق، نبود حفره و ناخالصی، کیفیت لایه‌های نیمه‌هادی و کنترل فرآیند تولید نیز اهمیت دارند.
تولید کابل فشار قوی با خط CCV
در کاتالوگ ابهر به استفاده از خطوط اکستروژن و پخت پیوسته با کنترل رایانه‌ای اشاره شده است. این فرآیند به ایجاد ساختار یکنواخت عایق و کاهش احتمال وجود حفره، آلودگی و ناهماهنگی در لایه‌های کابل کمک می‌کند.
در سفارش‌های پروژه‌ای بهتر است علاوه بر بررسی نام کارخانه، گزارش آزمون، مشخصات مواد اولیه، ضخامت عایق، قطر نهایی کابل و استاندارد آزمون همان سفارش نیز کنترل شوند.
کابل ۶۳ کیلوولت ابهر
کابل رده 38/66(72) کیلوولت ابهر در کاتالوگ به شکل تک‌رشته و بدون زره معرفی شده است. این کابل در چند ساختمان مختلف قابل بررسی است:
- هادی مسی، عایق XLPE، اسکرین سیم مسی و روکش PVC
- ساختار آب‌بندی‌شده با نوار آب‌بند، لایه آلومینیوم کوپلیمر و روکش PE
- ساختار دارای نوار نیمه‌هادی آب‌بند، غلاف سربی و روکش PVC
انتخاب نوع روکش و آب‌بندی باید براساس رطوبت خاک، سطح آب زیرزمینی، احتمال تماس با مواد شیمیایی، شرایط خوردگی، روش نصب و الزامات کارفرما انجام شود.
کابل ۱۳۲ کیلوولت ابهر
کابل 76/132(145) کیلوولت ابهر برای اتصال پست‌های برق، نیروگاه‌ها، شبکه‌های فوق توزیع و صنایع بزرگ قابل بررسی است.
نمونه‌های مسی درج‌شده در کاتالوگ از سطح مقطع ۱۸۵ تا ۱۶۰۰ میلی‌متر مربع هستند. در بعضی سطح مقطع‌های بزرگ از هادی سگمنتال یا Milliken استفاده شده است.
برای خرید کابل ۱۳۲ کیلوولت، نوشتن عبارت «کابل ۱×۶۳۰ ابهر» کافی نیست. سطح مقطع اسکرین مسی، جنس هادی، نوع آب‌بندی، جنس روکش، آرایش نصب، سیستم اتصال اسکرین و طول هر قرقره نیز باید مشخص شوند.
کابل ۲۳۰ کیلوولت ابهر
کابل 133/230(245) کیلوولت ابهر در کاتالوگ مطابق استاندارد IEC 62067 و به‌صورت کابل تک‌رشته فوق فشار قوی معرفی شده است.
ساختار نمونه این کابل شامل هادی مسی، لایه‌های نیمه‌هادی، عایق XLPE، نوار نیمه‌هادی آب‌بند، اسکرین سیم مسی، نوار آب‌بند، لایه آلومینیوم کوپلیمر و روکش HDPE است.
سطح مقطع‌های معرفی‌شده برای نمونه‌های مسی از ۶۳۰ تا ۱۶۰۰ میلی‌متر مربع هستند. امکان استفاده از هادی آلومینیومی نیز در کاتالوگ ذکر شده است، اما مشخصات قابل تولید باید هنگام سفارش تأیید شوند.
در پروژه‌های ۲۳۰ کیلوولت، طراحی فقط به انتخاب کابل محدود نمی‌شود. کابل، مفصل، سرکابل، لینک‌باکس، سیستم Cross-bonding، تجهیزات ارت و آزمون‌های پس از نصب باید به‌صورت یک مجموعه مهندسی بررسی شوند.
هادی مسی بهتر است یا آلومینیومی؟
| ویژگی | هادی مسی | هادی آلومینیومی |
|---|---|---|
| رسانایی در سطح مقطع مساوی | بیشتر | کمتر |
| وزن | بیشتر | کمتر |
| سطح مقطع برای جریان مشابه | معمولاً کمتر | معمولاً بیشتر |
| هزینه فلز هادی | معمولاً بالاتر | اغلب اقتصادی‌تر |
انتخاب بین کابل مسی و آلومینیومی باید با محاسبه جریان مجاز، تلفات، افت ولتاژ، اتصال کوتاه، هزینه چرخه عمر، وزن قرقره و محدودیت‌های حمل انجام شود. جایگزین کردن کابل مسی با کابل آلومینیومی هم‌سطح مقطع بدون محاسبات مهندسی صحیح نیست.
هادی سگمنتال یا Milliken چیست؟
در سطح مقطع‌های بزرگ، هادی می‌تواند از چند بخش یا سگمنت تشکیل شود. این ساختمان در کاتالوگ با علامت RMS مشخص شده است و به کاهش اثر پوستی و کنترل مقاومت AC در هادی‌های بزرگ کمک می‌کند.
در کاتالوگ ابهر برای برخی هادی‌های ۱۲۰۰ میلی‌متر مربع و بالاتر، ساختمان سگمنتال معرفی شده است.
آب‌بندی کابل فشار قوی و پدیده Water Treeing
نفوذ رطوبت به کابل XLPE می‌تواند در طول زمان زمینه تشکیل شاخه‌های آبی یا Water Tree را فراهم کند و استقامت عایقی کابل را کاهش دهد.
به همین دلیل در مسیرهای مرطوب، تونل‌ها، کانال‌ها و نصب دفنی، آب‌بندی طولی و شعاعی کابل اهمیت زیادی دارد. در ساختارهای معرفی‌شده ابهر، نوارهای آب‌بند برای محدود کردن حرکت طولی آب و لایه آلومینیوم کوپلیمر یا غلاف سربی برای ایجاد سد شعاعی رطوبت به کار می‌روند.
انتخاب میان لایه آلومینیومی و غلاف سربی باید با توجه به رطوبت، خوردگی، انعطاف، وزن کابل، شعاع خمش و الزامات زیست‌محیطی پروژه انجام شود.
جریان مجاز کابل فشار قوی چگونه تعیین می‌شود؟
برای کابل فشار قوی نمی‌توان یک عدد آمپر ثابت اعلام کرد. جدول‌های کاتالوگ نشان می‌دهند که ظرفیت جریان با جنس هادی، سطح مقطع، نصب در خاک یا هوا، آرایش تخت یا مثلثی و نوع اتصال اسکرین تغییر می‌کند.
مهم‌ترین عوامل مؤثر بر جریان مجاز عبارت‌اند از:
- دمای خاک یا هوای محیط
- مقاومت حرارتی خاک
- عمق دفن کابل
- فاصله میان فازها
- وجود مدارهای مجاور
- نصب تخت یا مثلثی
- نوع اتصال اسکرین
- تلفات هادی و اسکرین
- چرخه بار و شرایط بهره‌برداری
اعداد جدول کاتالوگ فقط در شرایط مرجع همان جدول معتبرند و برای پروژه واقعی باید ضرایب تصحیح اعمال شوند.
سیستم اتصال اسکرین کابل فشار قوی
اسکرین فلزی کابل می‌تواند به روش‌های مختلفی مانند اتصال از دو طرف، اتصال تک‌نقطه‌ای یا Cross-bonding اجرا شود. انتخاب روش اتصال روی تلفات اسکرین، جریان مجاز کابل و ولتاژ القایی غلاف تأثیر می‌گذارد.
در مسیرهای طولانی معمولاً طراحی لینک‌باکس، محدودکننده ولتاژ غلاف، محل تعویض فاز اسکرین و طول سکشن‌ها باید توسط طراح سیستم کابل مشخص شود.
کنترل اتصال کوتاه
سطح مقطع هادی و اسکرین باید بتواند جریان اتصال کوتاه را تا زمان عملکرد تجهیزات حفاظتی تحمل کند.
کاتالوگ ابهر در روابط محاسباتی کابل XLPE، دمای کار عادی ۹۰ درجه و دمای نهایی اتصال کوتاه ۲۵۰ درجه سانتی‌گراد را در نظر گرفته است. جریان خطا، مدت اتصال کوتاه، سطح مقطع اسکرین و مسیر بازگشت جریان زمین باید در طراحی بررسی شوند.
کاربردهای کابل فشار قوی ابهر
- اتصال پست‌های انتقال و فوق توزیع
- ورودی و خروجی نیروگاه‌ها
- شبکه برق صنایع فولاد و سیمان
- پروژه‌های معدن و صنایع فلزی
- صنایع نفت، گاز و پتروشیمی
- خطوط زیرزمینی برق در مناطق شهری
- تونل‌ها و کانال‌های کابل
- اتصال ترانسفورماتور و تجهیزات GIS
- مسیرهایی که اجرای خطوط هوایی محدودیت دارد
برای استعلام کابل فشار قوی ابهر چه اطلاعاتی ارسال کنیم؟
برای دریافت پیشنهاد فنی و مالی دقیق، درخواست خرید یا RFQ باید شامل اطلاعات زیر باشد:
- رده ولتاژی کامل مانند 76/132(145) kV
- جنس هادی؛ مس یا آلومینیوم
- سطح مقطع هادی
- سطح مقطع اسکرین مسی
- نوع عایق و آب‌بندی
- جنس روکش نهایی
- متراژ هر فاز و متراژ کل
- طول موردنیاز روی هر قرقره
- روش و محل نصب
- استاندارد و مدارک موردنیاز کارفرما
- محل تحویل و زمان موردنیاز
- نیاز به مفصل، سرکابل، لینک‌باکس و آزمون
نمونه درخواست صحیح:
کابل ابهر 76/132(145)kV، تک‌رشته ۱×۶۳۰ میلی‌متر مربع مسی، اسکرین ۹۵ میلی‌متر مربع، عایق XLPE، آب‌بندی طولی و شعاعی، روکش HDPE، مجموع ۹۰۰۰ متر، تحویل محل پروژه.
چرا طول قرقره کابل فشار قوی مهم است؟
هر مفصل فشار قوی علاوه بر هزینه خرید و اجرا، به فضای نصب، نیروی متخصص، تجهیزات خاص و آزمون نیاز دارد. هماهنگ کردن طول قرقره با طول مسیر می‌تواند تعداد مفصل‌ها را کاهش دهد.
طول قابل تولید و حمل به قطر کابل، وزن، اندازه قرقره، ظرفیت جرثقیل، محدودیت‌های جاده‌ای و شرایط تخلیه در محل پروژه وابسته است. این موارد باید پیش از تولید نهایی شوند.
هنگام تحویل کابل فشار قوی چه مواردی کنترل شود؟
- رده ولتاژ کابل
- سطح مقطع و جنس هادی
- سطح مقطع اسکرین مسی
- نوع عایق، آب‌بندی و روکش
- نام تولیدکننده و شماره قرقره
- مارکینگ روی روکش کابل
- طول کابل و جهت گردش قرقره
- سلامت فلنج و لایه محافظ قرقره
- آب‌بندی مناسب دو سر کابل
- گزارش آزمون کارخانه
- مدارک رهگیری محصول
- تأیید Vendor List در صورت الزام پروژه
قیمت کابل فشار قوی ابهر
قیمت کابل فشار قوی ابهر به عوامل مختلفی بستگی دارد و نمی‌توان برای تمام کابل‌های ۶۳، ۱۳۲ و ۲۳۰ کیلوولت یک قیمت ثابت اعلام کرد.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- قیمت روز مس یا آلومینیوم
- سطح مقطع هادی
- سطح مقطع اسکرین مسی
- رده ولتاژی
- ضخامت عایق XLPE
- نوع آب‌بندی طولی و شعاعی
- استفاده از غلاف سربی یا لایه آلومینیومی
- جنس روکش PVC، PE یا HDPE
- متراژ کل سفارش
- طول هر قرقره
- آزمون‌ها و مدارک فنی
- لوازم جانبی و خدمات نصب
- هزینه حمل تا محل پروژه
برای مقایسه قیمت چند پیشنهاد باید ساختمان کابل، استاندارد، متراژ، طول قرقره و دامنه خدمات در همه پیشنهادها یکسان باشند. پایین‌ترین قیمت هر متر لزوماً کم‌هزینه‌ترین انتخاب پروژه نیست.
خرید کابل فشار قوی ابهر از الکتروروناک
برای استعلام قیمت، زمان تأمین و شرایط سفارش کابل فشار قوی و فوق فشار قوی ابهر می‌توانید مشخصات فنی یا فایل BOQ پروژه را برای الکتروروناک ارسال کنید.
الکتروروناک در این صفحه به‌عنوان مرکز استعلام و تأمین بازار معرفی می‌شود و ادعای نمایندگی رسمی کارخانه ندارد. اگر پروژه خرید از نماینده رسمی را الزام کرده است، اعتبار نمایندگی باید مستقیماً از شرکت سازنده تأیید شود.
فروشگاه الکتروروناک
تهران، لاله‌زار جنوبی، کوچه بوشهری، ساختمان خورشید، واحد ۱۵
تلفن فروش: 02136056685
موبایل و واتساپ: 09001228175
استعلام قیمت در واتساپ
ارتباط با الکتروروناک در بله
ارتباط با الکتروروناک در ایتا
ارتباط با الکتروروناک در روبیکا
مشاهده انواع سیم و کابل در تکه کابل
سؤالات متداول کابل فشار قوی ابهر
آیا سیم و کابل ابهر کابل ۶۳ کیلوولت تولید می‌کند؟
در کاتالوگ فشار قوی ابهر، کابل رده 38/66(72) کیلوولت معرفی شده است که در بازار با نام کابل ۶۳ یا ۶۶ کیلوولت نیز جست‌وجو می‌شود. برنامه تولید و مشخصات روز باید هنگام سفارش استعلام شوند.
کابل ۱۳۲ کیلوولت ابهر مطابق چه استانداردی است؟
برای کابل رده 76/132(145) کیلوولت، استاندارد IEC 60840 در کاتالوگ درج شده است. ویرایش استاندارد، Type Test و الزامات اختصاصی پروژه باید در اسناد خرید مشخص شوند.
استاندارد کابل ۲۳۰ کیلوولت ابهر چیست؟
کابل 133/230(245) کیلوولت ابهر در کاتالوگ مطابق استاندارد IEC 62067 معرفی شده است.
آیا کابل فشار قوی ابهر با هادی آلومینیومی تولید می‌شود؟
امکان استفاده از هادی آلومینیومی در کاتالوگ ذکر شده است؛ اما سطح مقطع، ساختمان کابل، حداقل سفارش و امکان تولید باید برای هر پروژه استعلام شوند.
آیا کابل‌های فشار قوی ابهر زره‌دار هستند؟
ساختارهای اصلی فشار قوی درج‌شده در کاتالوگ به‌صورت تک‌رشته و بدون زره معرفی شده‌اند. در صورت نیاز به حفاظت مکانیکی بیشتر، راهکار مناسب باید براساس روش نصب، جریان‌های القایی و تأیید سازنده انتخاب شود.
برای دریافت قیمت کابل فشار قوی اعلام سطح مقطع کافی است؟
خیر. رده ولتاژ، جنس هادی، سطح مقطع اسکرین، نوع آب‌بندی، جنس روکش، متراژ، طول قرقره، آزمون‌ها و محل تحویل نیز باید مشخص شوند.
کابل فشار قوی مسی بهتر است یا آلومینیومی؟
پاسخ به شرایط پروژه بستگی دارد. کابل مسی در سطح مقطع مساوی رسانایی بیشتری دارد، درحالی‌که کابل آلومینیومی سبک‌تر و معمولاً اقتصادی‌تر است. انتخاب نهایی باید با محاسبات الکتریکی و اقتصادی انجام شود.
جمع‌بندی
کابل فشار قوی سیم و کابل ابهر در کاتالوگ فنی این شرکت برای رده‌های 38/66(72)، 76/132(145) و 133/230(245) کیلوولت با عایق XLPE و هادی مسی یا آلومینیومی معرفی شده است.
برای انتخاب و خرید کابل ۶۳، ۱۳۲ یا ۲۳۰ کیلوولت، نام برند به‌تنهایی کافی نیست. شرایط مسیر، جریان بار، اتصال کوتاه، سطح مقطع اسکرین، سیستم باندینگ، نوع آب‌بندی، طول قرقره، مفصل، سرکابل و مدارک آزمون باید به‌صورت یک مجموعه بررسی شوند.
این مقاله بر اساس کاتالوگ فنی ارائه‌شده سیم و کابل ابهر تهیه شده است. به دلیل امکان تغییر برنامه تولید، استانداردها و مشخصات محصولات، اطلاعات نهایی باید پیش از سفارش از سازنده و اسناد رسمی پروژه تأیید شوند.
