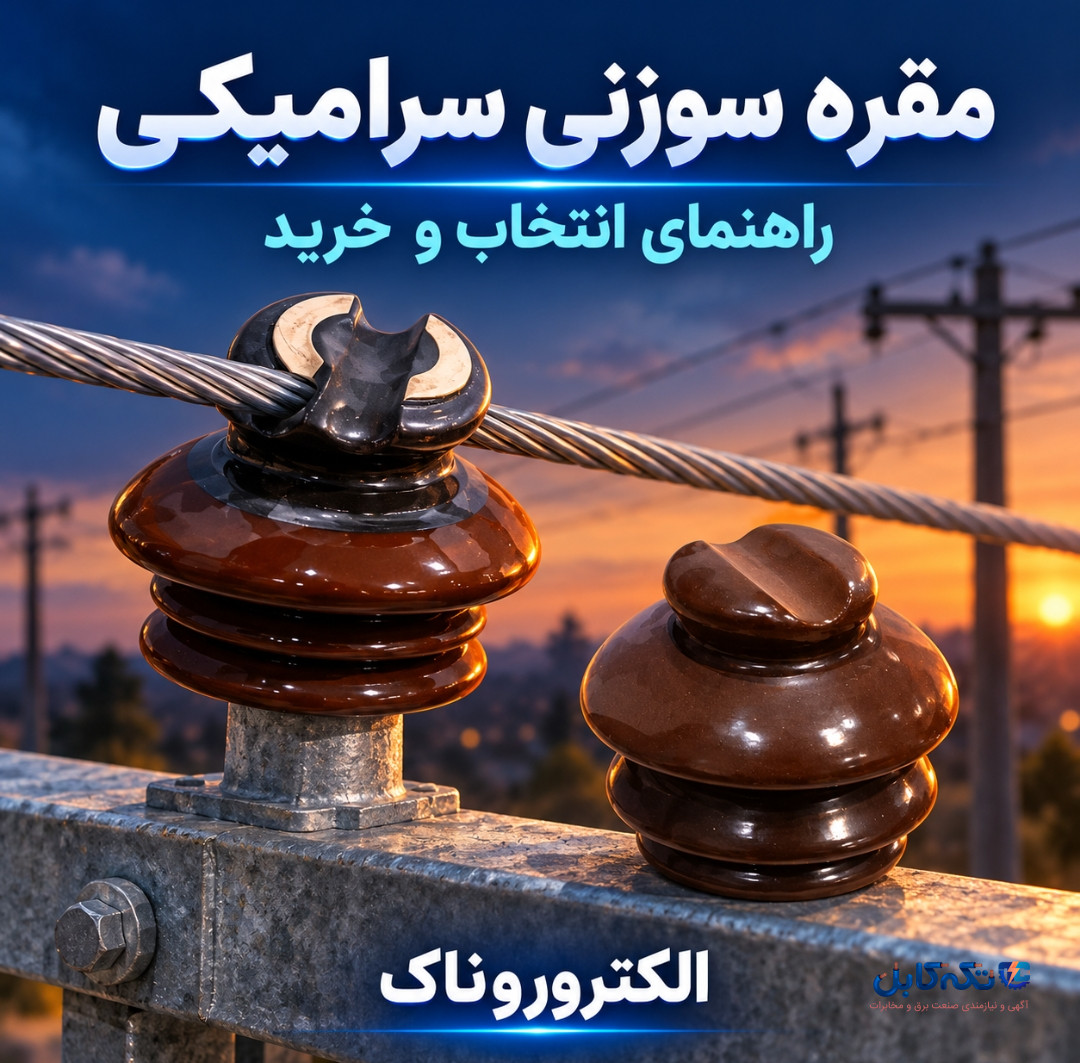

مقره سوزنی سرامیکی که با نام‌های مقره میخی، مقره پینی و Pin Type Ceramic Insulator نیز شناخته می‌شود، یکی از تجهیزات عایقی مهم در شبکه‌های توزیع هوایی برق است. این مقره، هادی را روی تیر برق و کراس‌آرم نگه می‌دارد و از انتقال جریان الکتریکی به سازه فلزی و زمین جلوگیری می‌کند.
مقره‌های سوزنی بیشتر در خطوط توزیع ۱۱ و ۲۰ کیلوولت و در برخی طراحی‌های شبکه ۳۳ کیلوولت استفاده می‌شوند. انتخاب مدل مناسب باید براساس سطح ولتاژ، نوع هادی، بار مکانیکی، میزان آلودگی محیط و مشخصات فنی پروژه انجام شود.
مقره سوزنی سرامیکی چگونه کار می‌کند؟
هادی خط هوایی در شیار بالایی مقره قرار می‌گیرد و با سیم‌بندی یا تجهیزات مهار مناسب ثابت می‌شود. بدنه سرامیکی فاصله عایقی لازم میان هادی برق‌دار و پایه فلزی را ایجاد می‌کند.
چترک‌ها و شیارهای روی بدنه نیز مسیر عبور جریان نشتی را طولانی‌تر می‌کنند. هرچه شرایط محیطی آلوده‌تر، مرطوب‌تر یا ساحلی‌تر باشد، انتخاب فاصله خزشی مناسب اهمیت بیشتری پیدا می‌کند.
مقره سوزنی معمولاً روی یک پین فلزی نصب می‌شود و پین نیز به کراس‌آرم تیر برق متصل خواهد شد. برخلاف برخی توضیحات رایج، کاربرد اصلی این محصول شبکه‌های توزیع هوایی است و معمولاً برای برج‌های بزرگ انتقال فشارقوی از آرایش‌ها و مقره‌های دیگری استفاده می‌شود.
ویژگی‌های مقره سوزنی سرامیکی
مهم‌ترین ویژگی‌های این محصول عبارت‌اند از:
- تولیدشده از چینی الکتریکی یا پرسلن لعاب‌دار
- استقامت عایقی مناسب در برابر ولتاژ شبکه
- مقاومت مکانیکی مطلوب در برابر وزن و کشش هادی
- دارای شیار مخصوص قرارگیری هادی
- مقاوم در برابر بارندگی، رطوبت و تغییرات دما
- سطح لعاب‌دار با قابلیت نظافت و نگهداری آسان‌تر
- قابل نصب روی پین و کراس‌آرم
- مناسب خطوط مستقیم و نقاطی با زاویه انحراف محدود
- طول عمر مناسب در صورت انتخاب و نصب صحیح
مقره سوزنی سرامیکی یکپارچه چیست؟
در مدل یکپارچه، بدنه اصلی مقره به‌صورت یک قطعه سرامیکی تولید می‌شود. این ساختار باعث کاهش تعداد نقاط اتصال و ایجاد بدنه‌ای منسجم می‌شود.
بااین‌حال، یکپارچه‌بودن مقره به‌تنهایی نشان‌دهنده مناسب‌بودن آن برای هر پروژه نیست. هنگام انتخاب محصول باید اطلاعاتی مانند ولتاژ نامی، ولتاژ قابل‌تحمل، بار شکست مکانیکی، فاصله خزشی، نوع پین و شرایط محل نصب بررسی شود.
کاربردهای مقره میخی یا سوزنی
مقره سوزنی سرامیکی در بخش‌های مختلف شبکه برق کاربرد دارد:
- خطوط توزیع هوایی ۱۱ کیلوولت
- شبکه‌های توزیع ۲۰ کیلوولت
- برخی طراحی‌های شبکه ۳۳ کیلوولت
- شبکه‌های برق شهری و روستایی
- خطوط برق واحدهای صنعتی
- انشعابات و فیدرهای هوایی
- پست‌ها و تأسیسات توزیع متناسب با طراحی پروژه
- خطوط روشنایی هوایی و محوطه‌های صنعتی
برای نقاط انتهایی، زوایای شدید یا محل‌هایی که کشش مکانیکی زیادی به هادی وارد می‌شود، ممکن است استفاده از مقره کششی یا آرایش عایقی دیگری ضروری باشد.
تفاوت مقره سوزنی سرامیکی و پلیمری
مقره سرامیکی دارای بدنه سخت، سطح لعاب‌دار و سابقه طولانی در شبکه‌های برق است. این محصول در برابر تابش خورشید و تغییرات دمایی عملکرد پایداری دارد، اما نسبت به نمونه‌های پلیمری سنگین‌تر و در برابر ضربه شکننده‌تر است.
مقره پلیمری وزن کمتری دارد و در محیط‌های آلوده و مرطوب می‌تواند عملکرد مناسبی ارائه دهد؛ اما کیفیت مواد سیلیکونی، طراحی آب‌بندی و اعتبار تولیدکننده در طول عمر آن تأثیر زیادی دارد.
انتخاب میان مقره سرامیکی و پلیمری باید مطابق مشخصات فنی شبکه، شرایط محیطی و نظر طراح پروژه انجام شود.
مشخصات مهم هنگام خرید مقره سوزنی
برای خرید مقره سوزنی سرامیکی فقط به ظاهر یا قیمت محصول توجه نکنید. مشخصات زیر باید بررسی شوند:
سطح ولتاژ شبکه
مقره باید متناسب با ولتاژ نامی و بیشترین ولتاژ کاری شبکه انتخاب شود. مدل‌های ظاهراً مشابه ممکن است مشخصات الکتریکی متفاوتی داشته باشند.
فاصله خزشی
فاصله خزشی مسیر حرکت جریان نشتی روی سطح مقره است. در مناطق صنعتی، ساحلی، مرطوب و دارای گردوغبار، انتخاب فاصله خزشی مناسب اهمیت زیادی دارد.
استقامت مکانیکی
مقره باید وزن هادی، نیروی باد، ارتعاشات و بارهای مکانیکی خط را تحمل کند. نوع و سطح مقطع هادی در انتخاب مقره مؤثر است.
ابعاد و نوع پین
رزوه یا محل نصب مقره باید با پین مورد استفاده روی کراس‌آرم سازگار باشد. عدم تطابق پین و مقره می‌تواند باعث نصب نامطمئن یا آسیب به بدنه شود.
کیفیت بدنه و لعاب
بدنه محصول باید فاقد ترک، شکستگی، لب‌پریدگی و عیوب مؤثر در عملکرد عایقی باشد. سطح لعاب نیز باید یکنواخت و بدون آسیب جدی باشد.
مدارک و آزمون‌ها
در پروژه‌های حساس، از فروشنده مشخصات فنی، گواهی آزمون و مدارک کنترل کیفیت درخواست کنید.
نحوه نصب مقره سوزنی سرامیکی
نصب این مقره باید توسط نیروی متخصص و با رعایت دستورالعمل‌های ایمنی شبکه انجام شود. مراحل کلی نصب عبارت‌اند از:
- بررسی سلامت ظاهری مقره و اطمینان از نبود ترک یا شکستگی
- انتخاب پین متناسب با ابعاد و مشخصات مقره
- نصب و محکم‌کردن پین روی کراس‌آرم
- قرار دادن مقره روی پین با روش نصب صحیح
- قرار دادن هادی داخل شیار بالایی مقره
- مهار هادی با سیم‌بندی یا اتصال مناسب
- کنترل فاصله فازی و وضعیت نهایی نصب
اعمال ضربه یا گشتاور بیش از اندازه می‌تواند باعث ترک‌خوردگی بدنه سرامیکی شود.
نگهداری و بازرسی مقره سوزنی
مقره‌های نصب‌شده باید در بازدیدهای دوره‌ای شبکه بررسی شوند. نشانه‌های زیر می‌توانند بیانگر نیاز به تعمیر یا تعویض باشند:
- ترک یا شکستگی بدنه
- لب‌پریدگی در شیار هادی
- آسیب‌دیدگی لعاب
- آلودگی شدید سطح
- آثار تخلیه الکتریکی یا سوختگی
- شل‌شدن پین یا اتصالات
- خوردگی قطعات فلزی
- جابه‌جایی یا مهار نامناسب هادی
پاک‌سازی مقره و تعمیر شبکه باید فقط پس از رعایت کامل الزامات ایمنی و بی‌برق‌کردن خط انجام شود.
قیمت مقره سوزنی سرامیکی
قیمت مقره سوزنی عدد ثابتی ندارد و به عوامل زیر بستگی دارد:
- سطح ولتاژ و مشخصات عایقی
- ابعاد و وزن مقره
- فاصله خزشی
- ظرفیت مکانیکی
- برند و کارخانه سازنده
- داخلی یا وارداتی‌بودن محصول
- وجود پین و متعلقات
- تعداد سفارش
- هزینه حمل و شرایط روز بازار
به همین دلیل، قیمت‌های قدیمی یا بازه‌های ثابت نمی‌توانند مبنای دقیقی برای خرید باشند. برای دریافت قیمت روز، بهتر است تصویر محصول، سطح ولتاژ، تعداد و مشخصات پروژه را ارسال کنید.
خرید مقره سوزنی سرامیکی از الکتروروناک
الکتروروناک امکان تأمین و فروش انواع مقره سوزنی سرامیکی، مقره میخی، مقره پلیمری، مقره کششی و تجهیزات خطوط هوایی برق را برای پیمانکاران، شرکت‌های توزیع، صنایع و پروژه‌های برق‌رسانی فراهم کرده است.
پیش از ثبت سفارش، اطلاعات زیر را ارسال کنید:
- سطح ولتاژ شبکه
- تصویر یا نقشه مقره
- ابعاد تقریبی
- نوع و سطح مقطع هادی
- نوع پین موردنیاز
- تعداد سفارش
- شهر محل تحویل
ارتباط با الکتروروناک
☎️ تماس مستقیم با واحد فروش
📱 استعلام قیمت و ارسال مشخصات در واتساپ
🔵 کانال الکتروروناک در ایتا
🟣 صفحه الکتروروناک در روبیکا
🟢 کانال فروش در بله
✈️ کانال تلگرام
📍 تهران، لاله‌زار جنوبی، کوچه بوشهری، ساختمان خورشید، واحد ۱۵
سؤالات متداول
مقره سوزنی سرامیکی چیست؟
نوعی عایق چینی است که برای نگهداری هادی و جداسازی الکتریکی آن از کراس‌آرم و تیر برق در خطوط توزیع هوایی استفاده می‌شود.
مقره سوزنی برای چه ولتاژهایی مناسب است؟
این مقره در شبکه‌های ۱۱ و ۲۰ کیلوولت بسیار رایج است و برخی مدل‌ها براساس طراحی و مشخصات فنی در شبکه ۳۳ کیلوولت نیز استفاده می‌شوند.
آیا مقره سوزنی همراه پین عرضه می‌شود؟
بسته به مدل و سفارش، مقره ممکن است به‌صورت جداگانه یا همراه پین و متعلقات ارائه شود. هنگام استعلام باید این موضوع مشخص شود.
تفاوت مقره میخی و مقره سوزنی چیست؟
در بازار ایران این دو عنوان معمولاً برای یک گروه از مقره‌های پینی به کار می‌روند.
آیا مقره ترک‌خورده قابل استفاده است؟
خیر. ترک، شکستگی یا آسیب جدی به لعاب می‌تواند ایمنی عایقی و مکانیکی مقره را کاهش دهد و چنین محصولی باید توسط کارشناس بررسی و در صورت لزوم تعویض شود.
جمع‌بندی
مقره سوزنی سرامیکی یکی از تجهیزات مهم شبکه‌های توزیع هوایی است که وظیفه نگهداری هادی و جداسازی آن از تیر و کراس‌آرم را بر عهده دارد. انتخاب صحیح مقره باید براساس سطح ولتاژ، بار مکانیکی، فاصله خزشی، شرایط محیطی و نوع پین انجام شود.
برای خرید مطمئن، از انتخاب محصول صرفاً براساس ظاهر یا پایین‌ترین قیمت خودداری کنید و مشخصات فنی پروژه را پیش از سفارش در اختیار کارشناسان فروش قرار دهید.
