کابل ۱ در ۷۰ بدون زره آلومینیوم ۲۰ کیلوولت، یک کابل قدرت فشار متوسط تک رشته (تک کر) است که برای انتقال انرژی در شبکههای توزیع برق، پستهای صنعتی و پروژههای زیرزمینی با خطر آسیب مکانیکی کم طراحی شده است. در ادامه مشخصات فنی دقیق این محصول را بر اساس استانداردهای بینالمللی بررسی میکنیم. ⚡🔧
تفاوت کابل بدون زره با نوع زرهدار
کابل بدون زره همانطور که از نامش پیداست، فاقد لایه محافظ فلزی (زره) است. این موضوع چند تفاوت کلیدی ایجاد میکند:
وزن سبکتر: حذف لایه زره، وزن کابل را به طور قابل توجهی کاهش میدهد که حمل، جابجایی و نصب را آسانتر میکند .
انعطافپذیری بیشتر: کابل بدون زره انعطاف بیشتری دارد و در مسیرهایی با خمهای متعدد یا فضاهای محدود، نصب راحتتری دارد .
قیمت مناسبتر: حذف لایه زره (که معمولاً از جنس فولاد یا آلومینیوم است) هزینه نهایی محصول را کاهش میدهد .
محدودیت کاربرد: این کابل برای مکانهایی با خطر آسیب مکانیکی پایین (مانند داخل داکت، کانالهای سرپوشیده یا نصب هوایی) مناسب است و نباید در مسیرهای پرترافیک یا زیرزمینی با فشار زیاد استفاده شود .
ساختار و اجزای تشکیلدهنده

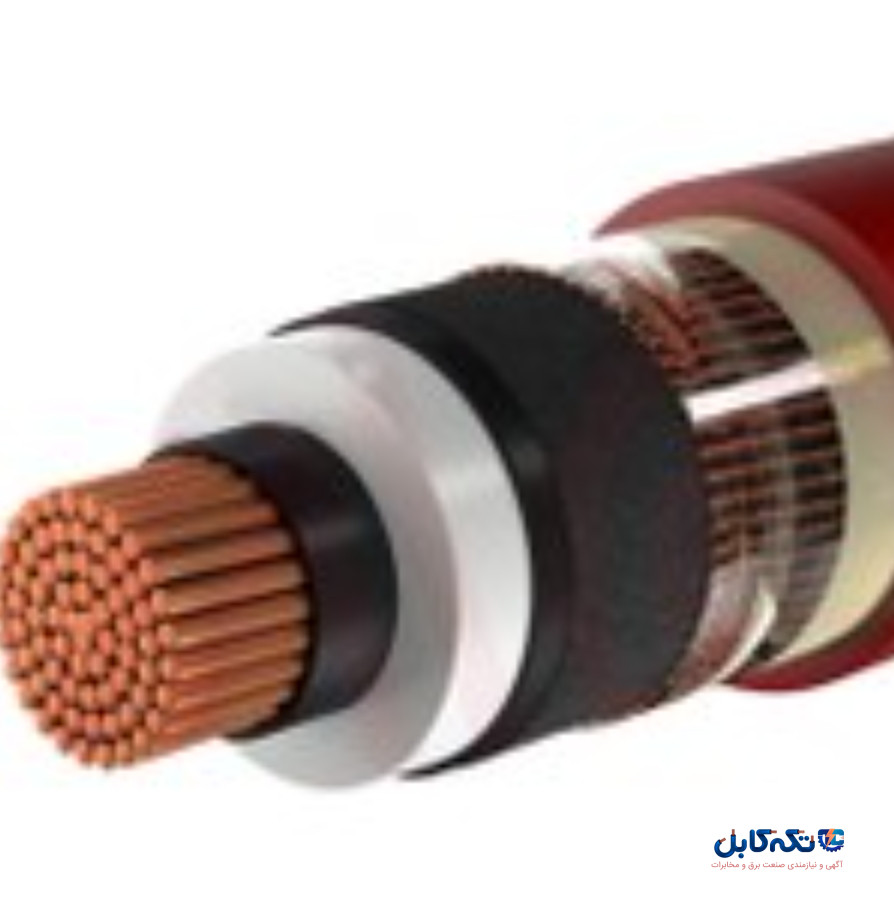

کابل ۱ در ۷۰ بدون زره ۲۰ کیلوولت آلومینیوم از چند لایه تخصصی تشکیل شده است. ساختار استاندارد آن مطابق با کد NA2XSY (بر اساس استاندارد نامگذاری VDE آلمان) است :
هادی (Conductor)
هادی از جنس آلومینیوم (Aluminum) با سطح مقطع اسمی ۷۰ میلیمتر مربع ساخته میشود. کلاس هادی معمولاً کلاس ۲ (نیمه افشان یا مفتولی رشتهشده) است. توجه داشته باشید که آلومینیوم در برابر رطوبت حساس است و در زمان اتصالات باید دقت ویژهای به آببندی داشت .
لایه نیمهرسانای داخلی (Internal Semi-conducting Layer)
لایهای نازک از مواد پلیمری رسانا که مستقیماً روی هادی اکسترود میشود. این لایه فاصله هوایی بین هادی و عایق اصلی را حذف کرده و از تخلیه جزئی (Partial Discharge) جلوگیری میکند .
عایق اصلی XLPE
عایق از جنس پلیاتیلن کراس لینک شده (Cross-linked Polyethylene) با ضخامت اسمی ۵.۵ میلیمتر است. عایق XLPE دارای ویژگیهای زیر است:
· دمای کاری عادی: تا ۹۰ درجه سانتیگراد
· دمای مجاز در اتصال کوتاه: تا ۲۵۰ درجه سانتیگراد
· تلفات دیالکتریک بسیار پایین
· مقاومت شیمیایی و مکانیکی خوب
لایه نیمهرسانای خارجی (External Semi-conducting Layer)
لایهای مشابه لایه داخلی که روی عایق XLPE اکسترود میشود و نقش آن یکسانسازی میدان الکتریکی در سطح عایق و ایجاد پیوند مناسب با شیلد فلزی است .
شیلد فلزی (Metallic Screen)
برای کابلهای تک رشته (۱×۷۰)، شیلد معمولاً از ترکیب نوار مسی (Copper Tape) و سیمهای مسی به هم تابیده شده (Copper Wire Screen) با سطح مقطع اسمی ۱۶ میلیمتر مربع تشکیل میشود . وظایف شیلد:
· عبور جریان اتصال کوتاه به زمین
· حفاظت در برابر میدانهای الکترومغناطیسی
· خنثیسازی فلو مغناطیسی
لایه جداکننده (Binder / Separator)
یک لایه نوار (معمولاً از جنس PET یا نیمهرسانا) که بین شیلد و روکش نهایی قرار میگیرد و از چسبندگی جلوگیری میکند.
روکش نهایی (Outer Sheath)
روکش بیرونی از جنس PVC (پلی وینیل کلراید) با رنگ قرمز (اختصاصی کابلهای فشار متوسط) است . ضخامت اسمی روکش حدود ۲ میلیمتر است و وظیفه اصلی آن حفاظت از لایههای داخلی در برابر رطوبت، اشعه UV و عوامل محیطی است .
جدول مشخصات فنی خلاصه
مشخصات مقدار
ولتاژ نامی ۱۲/۲۰ کیلوولت (قابل استفاده در شبکه ۲۰ کیلوولت)
جنس هادی آلومینیوم (Aluminum)
سطح مقطع هادی ۷۰ میلیمتر مربع
تعداد هسته ۱ (تک رشته / تک کر)
کد استاندارد NA2XSY
نوع عایق XLPE (ضخامت ۵.۵ میلیمتر)
نوع شیلد نوار و سیم مسی (CWS) با سطح مقطع ۱۶ میلیمتر مربع
نوع روکش PVC (رنگ قرمز)
استاندارد مرجع IEC 60502-2
دمای کاری عادی تا ۹۰ درجه سانتیگراد
دمای اتصال کوتاه تا ۲۵۰ درجه سانتیگراد
وزن تقریبی ~۱۰۰۰ کیلوگرم بر کیلومتر (سبکتر از نوع زرهدار)
کاربردهای اصلی
به دلیل عدم وجود زره، این کابل برای موارد زیر مناسب است :
نصب در داکتهای بتنی و کانالهای سرپوشیده با خطر آسیب مکانیکی کم
نصب در هوای آزاد (روی دکلها) – به شرطی که در معرض ضربه مستقیم نباشد
فیدرهای هوایی در پستهای توزیع برق شهری
کابلکشی در تونلهای تحت نظارت
پروژههایی که محدودیت وزن دارند (مانند نصب روی سازههای سبک)
کد نامگذاری NA2XSY به چه معناست؟
این کد استاندارد VDE آلمان است و معنای دقیق هر حرف عبارت است از :
NA: هادی آلومینیومی (N: استاندارد آلمان، A: آلومینیوم)
2X: عایق پلیاتیلن کراس لینک شده (XLPE)
S: شیلد مسی (Screen)
Y: غلاف نهایی از جنس PVC
مقایسه با کابل زرهدار همسایز
ویژگی کابل بدون زره (NA2XSY) کابل زرهدار (NA2XSY+… / AWA)
وزن سبک (~۱۰۰۰ کیلوگرم بر کیلومتر) سنگین (~۱۴۲۰ کیلوگرم بر کیلومتر)
انعطاف بالا متوسط
قیمت مناسبتر بالاتر
کاربرد اصلی داکت، کانال، هوایی دفنی مستقیم، مناطق پرخطر
نکات فنی مهم برای نصب
جریان نامی مجاز این کابل به شرایط نصب بستگی دارد. در نصب در هوای آزاد با دمای ۳۰ درجه سانتیگراد و تشعشع خورشیدی، جریان نامی حدود ۲۳۰ تا ۲۵۰ آمپر برآورد میشود. در نصب در داکت یا کانال، این مقدار حدود ۱۰ تا ۱۵ درصد کاهش مییابد.
برای اتصال این کابل به تجهیزاتی مانند ترانسفورماتور یا تابلو برق، باید از موارد زیر استفاده کرد :
سرکابل مخصوص ۲۰ کیلوولت با محدوده قطر روی عایق مناسب (برای کابل ۷۰ میلیمتر، قطر روی عایق حدود ۲۳ تا ۲۴ میلیمتر است)
کابلشو آلومینیومی یا بیمتال (در صورت اتصال به شینه مسی)
توجه ویژه: هادی آلومینیومی به سرعت در مجاورت هوا اکسید میشود. در زمان سربندی و نصب کابلشو، حتماً از چربی مخصوص ضد اکسیداسیون (Contact Grease) استفاده کنید و کابلشو را با گشتاور مناسب پرس نمایید .
این کابل انتخابی هوشمندانه برای پروژههایی است که در آنها وزن و هزینه اولویت دارند و خطر آسیب مکانیکی در سطح پایینی قرار دارد. ✨🔩
