راهنمای خرید کابل مفتول مس | بررسی کامل انواع، مشخصات فنی، کاربردها، مزایا و نکات مهم قبل از خرید
مقدمه
کابل مفتول مس یکی از پرکاربردترین انواع سیم و کابل در صنعت برق، ساختمانسازی و تابلو برق است. این کابل که با نامهایی مانند سیم مفتولی، سیم خشک، کابل تکرشته یا کابل تکهسته نیز شناخته میشود، به دلیل رسانایی بالا، استحکام مکانیکی مناسب و قیمت اقتصادی، در بسیاری از پروژههای برقی مورد استفاده قرار میگیرد.
برخلاف کابلهای افشان که از تعداد زیادی رشته نازک تشکیل شدهاند، کابل مفتول معمولاً دارای یک هادی یکپارچه یا تعداد محدودی رشته تابیده است. همین ساختار باعث میشود مقاومت مکانیکی بیشتری داشته باشد و برای سیمکشی ثابت گزینهای ایدهآل باشد.
در این مقاله با ساختار، انواع، استانداردها، مشخصات فنی، کاربردها، مزایا، معایب، عوامل مؤثر بر قیمت و نکات مهم خرید کابل مفتول مس آشنا خواهید شد.
کابل مفتول مس چیست؟
کابل مفتول مس نوعی سیم یا کابل برق با هادی مسی است که بیشتر برای سیمکشی ثابت مورد استفاده قرار میگیرد. هادی این کابل معمولاً از یک رشته مس آنیلشده ساخته میشود و توسط عایقی از جنس PVC یا XLPE پوشانده میشود.
به دلیل استفاده از هادی مس، این کابل از رسانایی الکتریکی بسیار بالایی برخوردار بوده و افت ولتاژ کمی دارد. از این رو در پروژههای ساختمانی، تابلوهای برق، نیروگاهها و مراکز صنعتی کاربرد فراوانی دارد.

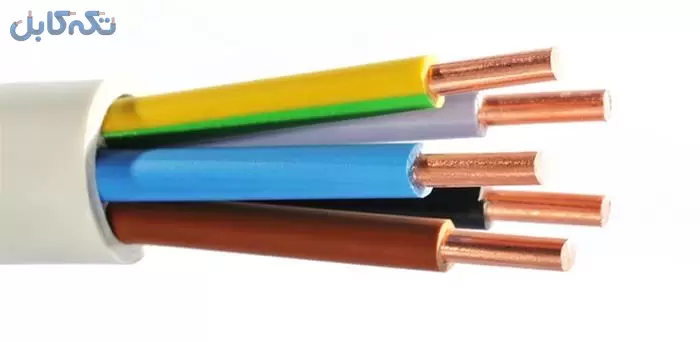

ساختمان کابل مفتول مس
یک کابل مفتول استاندارد از بخشهای زیر تشکیل شده است:
هادی مسی
اصلیترین بخش کابل که معمولاً از مس آنیلشده کلاس ۱ تولید میشود.
ویژگیها:
- رسانایی بالا
- مقاومت الکتریکی پایین
- دوام زیاد
- عمر طولانی
عایق
معمولاً از جنس PVC یا XLPE تولید میشود.
وظیفه آن:
- جلوگیری از برقگرفتگی
- افزایش ایمنی
- مقاومت در برابر رطوبت
- مقاومت در برابر حرارت
روکش
در برخی مدلها روکش نهایی نیز وجود دارد که کابل را در برابر عوامل محیطی محافظت میکند.
انواع کابل مفتول مس
کابل مفتول سبک
این نوع بیشتر در ساختمانها استفاده میشود.
ویژگیها:
- ولتاژ نامی 300/500 ولت
- مناسب سیمکشی داخلی
- هادی مسی
- روکش PVC
کدهای رایج:
- H05VV-U
- H05VV-R
- NYM
کابل مفتول سنگین
برای پروژههای صنعتی و کابلکشی زمینی استفاده میشود.
ویژگیها:
- ولتاژ 450/750 ولت و بالاتر
- مناسب نصب ثابت
- مقاومت مکانیکی بیشتر
- امکان تولید با روکش XLPE
کدهای رایج:
- NYY
- N2XY
مشخصات فنی کابل مفتول مس
- هادی: مس آنیلشده
- کلاس هادی: کلاس ۱
- ولتاژ نامی: 300/500 یا 450/750 ولت
- دمای کارکرد: 70 تا 90 درجه سانتیگراد
- عایق: PVC یا XLPE
- رنگبندی مطابق استاندارد
- سطح مقطع: از 0.5 تا 240 میلیمتر مربع
استانداردهای کابل مفتول
هنگام خرید به وجود استانداردهای زیر توجه کنید:
- ISIRI
- IEC 60227
- IEC 60502
- VDE
- BS
رعایت این استانداردها تضمینکننده کیفیت، ایمنی و طول عمر کابل است.
کاربردهای کابل مفتول مس
این کابل در بخشهای مختلف صنعت برق استفاده میشود، از جمله:
- سیمکشی ساختمانهای مسکونی
- مجتمعهای تجاری
- تابلوهای برق
- نیروگاهها
- صنایع نفت و گاز
- پالایشگاهها
- تجهیزات صنعتی
- سیستمهای روشنایی
- مراکز داده
- کابلکشی داخل لوله برق
- تجهیزات کنترلی
- مراکز توزیع برق
تفاوت کابل مفتول و کابل افشان
یکی از رایجترین سوالات خریداران، تفاوت این دو نوع کابل است.
| کابل مفتول | کابل افشان |
|---|---|
| هادی یکپارچه | هادی چندرشتهای |
| استحکام مکانیکی بالا | انعطاف زیاد |
| مناسب سیمکشی ثابت | مناسب تجهیزات متحرک |
| قیمت مناسبتر | قیمت بالاتر |
| نصب آسان در تابلو برق | مناسب مسیرهای دارای خم زیاد |
اگر کابل قرار است دائماً حرکت کند، کابل افشان گزینه مناسبتری است؛ اما برای سیمکشی ثابت، کابل مفتول انتخاب بهتری خواهد بود.
مزایای کابل مفتول مس
- رسانایی بسیار بالا
- افت ولتاژ کم
- استحکام مکانیکی مناسب
- نصب آسان
- طول عمر زیاد
- مقاومت در برابر حرارت
- قیمت مناسب
- اشغال فضای کمتر در تابلو برق
- مقاومت در برابر سایش
- عملکرد پایدار در مدارهای ثابت
معایب کابل مفتول
در کنار مزایا، این کابل محدودیتهایی نیز دارد:
- انعطاف کمتر نسبت به کابل افشان
- مناسب نبودن برای تجهیزات متحرک
- احتمال شکستگی در خمهای مکرر
- حساسیت بیشتر در برابر ارتعاش دائمی
به همین دلیل استفاده از آن در رباتیک، ماشینآلات متحرک و تجهیزات دارای لرزش دائمی توصیه نمیشود.
هنگام خرید کابل مفتول به چه نکاتی توجه کنیم؟
قبل از خرید این موارد را بررسی کنید:
- سطح مقطع مناسب
- جنس هادی (تماممس)
- کیفیت عایق
- استاندارد تولید
- برند سازنده
- ولتاژ نامی
- نوع روکش
- تاریخ تولید
- سلامت ظاهری کابل
عوامل مؤثر بر قیمت کابل مفتول مس
قیمت این کابل به عوامل مختلفی بستگی دارد:
- قیمت جهانی مس
- سطح مقطع
- متراژ
- برند تولیدکننده
- کیفیت مواد اولیه
- نوع عایق
- استانداردها
- نرخ ارز
- هزینه حملونقل
سوالات متداول
آیا کابل مفتول برای ساختمان مناسب است؟
بله. این کابل یکی از بهترین گزینهها برای سیمکشی ثابت ساختمان است.
تفاوت سیم خشک و سیم مفتول چیست؟
هیچ تفاوتی ندارند و هر دو نام یک محصول هستند.
آیا کابل مفتول بهتر از افشان است؟
برای سیمکشی ثابت بله؛ اما برای تجهیزات متحرک کابل افشان مناسبتر است.
آیا کابل مفتول در فضای باز قابل استفاده است؟
در صورت استفاده از روکش مناسب و رعایت شرایط نصب، بله.
چرا کابل مفتول در تابلو برق بیشتر استفاده میشود؟
زیرا شکل خود را حفظ میکند، نظم بیشتری ایجاد میکند و سیمکشی تابلو را سادهتر میسازد.
جمعبندی
کابل مفتول مس یکی از پرکاربردترین سیمهای برق در صنعت ساختمان و تأسیسات الکتریکی است. رسانایی بالا، استحکام مکانیکی مناسب، نصب آسان و قیمت اقتصادی، این کابل را به گزینهای ایدهآل برای سیمکشی ثابت، تابلوهای برق و پروژههای صنعتی تبدیل کرده است.
برای انتخاب بهترین کابل، علاوه بر قیمت، به کیفیت هادی، استانداردهای تولید، برند سازنده، نوع عایق و شرایط بهرهبرداری نیز توجه کنید تا از عملکرد مطمئن و طول عمر بالای سیستم برق خود اطمینان حاصل نمایید.
از جمله کابل های منعطف و پراستفاده میتوان به کابل مفتول مس اشاره کرد. امروز در این مطلب از تکه کابل قصد داریم به توضیح این مطلب بپردازیم. با ما تا انتهای این مطلب همراه باشید.
کابل مفتول مس چیست؟
کابل مفتول یک سیم تک هستهای با هادی آلومینیومی یا مسی است که با نامهای کابل تک هسته یا تک رشته نیز در بازار شناخته میشود. باید بدانید که با وجود اینکه کابل مفتول دارای یک هسته است ولی قطر و اندازه آن بسیار متفاوت و متغیر است. کابل مفتول میتواند ساختاری جامد یا رشتهای داشته باشد؛ به این معنی که اگر کابل مفتول جامد بود از یک سیم یا یک هسته تشکیل شده و اگر رشتهای بود به معنای ساخته شدن از چند رشته سیم است.
به طور کلی کابل تکه هستهای دارای استحکام بالا و قابلیت انعطافپذیری کمتری نسبت به کابلهای افشان دارد و هر چه قطر بیشتر باشد انعطافپذیری کابل مفتول نیز کاهش خواهد داشت. این نوع کابل به دلیل اینکه از مقاومت بالایی برخوردار است میتواند گزینه خوبی برای امور ساختمانی محسوب شود. کابل مفتولی تا سطح مقطع 10 میلیمتر از جنس مسی و بیش از 10 میلیمتر از جنس کابل آلومینیومی تولید میشود. با اینکه هادی مسی برای عبور جریان بهتر از هادی آلومینیومی است اما هادی مسی گرانتر است.
انواع کابل مفتول مس کدامند؟
باید بدانید که سیمهای مفتولی از لحاظ ولتاژ نامی به دو گروه تقسیم میشوند که عبارت است است:
۱. دارای ولتاژ اسمی ۳۰۰ تا ۵۰۰ ولت برای کابل با سطح مقطع ۰.۵ و ۰.۷۵ میلیمتر مربع.
۲. دارای ولتاژ اسمی ۴۵۰ تا ۷۵۰ ولت برای کابل با سطح مقطع بیشتر از یک میلیمتر مربع.
انواع کابل مفتول مس تک هستهای به دو گروه سبک و سنگین تقسیم میشود که در ادامه به توضیح آنها میپردازیم.
۱. کابل مفتول سبک
این مدل کابل مفتول بیشتر برای سیمکشی ثابت امور ساختمانهای مسکونی و تجاری به کار گرفته میشود و دارای ولتاژ اسمی ۳۰۰ تا ۵۰۰ ولت است. هادی این کابل تک رشته از جنس مس است و دارای روکشی از جنس پیویسی است. حداکثر دمایی که این کابل میتواند تحمل کند چیزی بالاتر از ۷۰ درجه سانتیگراد است.
کدهای مشخصه این کابل عبارتند از:
- H05VV-R
- H05VV-U
- NYM

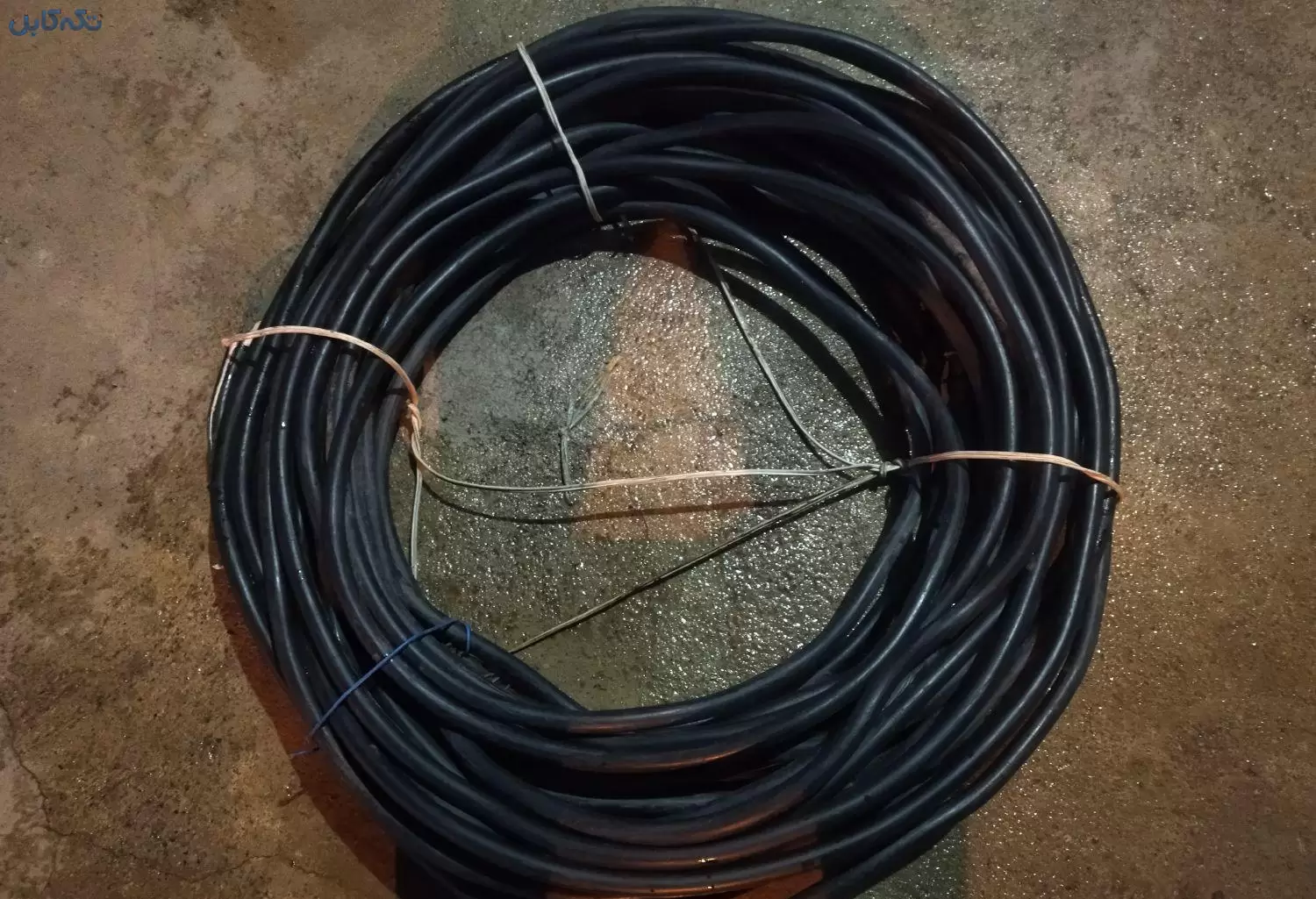

۲. کابل مفتول سنگین
این نوع از کابل مفتول قابلیت نصب روی زمین را دارد و در بازار به آن کابل زمینی میگویند. کابل مفتول سنگین را در فضاهایی که نیازی به محافظت مکانیکی ندارند استفاده میکنند و در سایزهای متنوع به صورت تک رشته یا چند رشته تولید میشود. روکش این کابل از جنس پیوسیسی یا ایکس آل پی ئی است.
کدهای مشخصه این کابل عبارتند از:
- NYY
- N2XY
کابل مفتول مس در کجا کاربرد دارند؟
این نوع کابل مفتول به دلیل استحکام و مقاومت بالا در برابر حرارت و آسیبهای متنوع دارای کاربردهای متنوعی است که به صورت کلی عبارت است از:
۱. سیمکشی داخلی ساختمانها
۲. استفاده در مصارف صنعتی
۳. استفاده در تجهیزات برقی مثل انواع سوئیچ، رله، اتصالات داخلی
۴. تابلوهای برق
۵. تولید و توزیع برق در نیروگاهها
۶. کابلکشی در لولههای ساده و خرطومی
مزایای کابل مفتول مس
به صورت کلی کابل تک هستهای از پراستفادهترین محصولات است چرا که هزینه پایینی دارد و مقرون به صرفهتر از کابلهای نوع افشان است. این نوع کابل دارای ساختار بسیار ساده است و میتواند در برابر شرایط سخت از خود مقاومت خیلی زیاد و بالایی نشان دهد. به صورت کلی نصب کابل مفتول در انواع تابلوهای برق راحتتر است چرا که فقط از یک رشته ساخته شدهاند و احتمال اتصالی در مدار به طرز زیادی کاهش مییابد.
مقاومت بالای این کابل باعث شده که در برابر ساییدگی و پیچیده شدن نیر عملکرد خوبی داشته باشد و همچنین ناگفته نماند که با اینکه این نوع کابل از قطر و ضخامت کمتری نسبت به کابل افشان برخوردار است ولی میتواند جریان برق خوبی را انتقال دهد. همچنین این کابل در برابر آب و هوای مرطوب نیز مقاومت خوبی دارد.
معایب کابل مفتول مس
با اینکه این کابل دارای ویژگیهای مثبت زیادی است ولی از ایراداتی نیز برخوردار است. این کابل متأسفانه فقط در اندازههای کوچک تولید میشود که این عیب خیلی بزرگی برای مصرفکنندگان محسوب میشود. علاوه بر این موضوع، کابل مفتول مس ممکن است در برابر ارتعاشات متداول دچار فرسودگی یا خرابی شود. کابلهای مفتولی پس از مدتی به دلیل اثر پوستی دچار حالت شکنندگی میشوند. به همین دلیل، نیاز به تعمیر و نگهداری بیشتری دارند. همچنین در صورت خم شدن یا ارتعاش مداوم، کابل مفتولی درنهایت فرسوده شده و خراب میشود. در اینگونه موارد نیاز است که کابل معیوب با نوع جدید جایگزین آن شود. به دلیل همین مشکل، کابل هستهای برای کاربردهایی مانند رباتیک یا وسایل نقلیه که به مقدار قابلتوجهی انعطافپذیری نیاز دارند، مناسب نیست.
قیمت کابل مفتول مس
عوامل زیادی در تعیین قیمت این نوع کابل اثرگذار هستند که عبارت است از:
۱. نوع کابل (مفتول مسی سبک یا سنگین)
۲. میزان متراژ سیمکشی
۳. تعداد رشته کابل ( تک رشته یا چند رشته)
۴. برند تولیدکننده کابل (ایرانی یا خارجی)
۵. میزان مقاومت و جریان عبوری کابل
۶. نوسانات متنوع قیمت ارز
۷. کیفیت مواد اولیه ساخت کابل
۸. نحوه تولید کابل
۹. دستمزد کارکنان کارخانه تولیدکننده کابل
۱۰. هزینه حملونقل و باربری
سخن پایانی
ما در این مقاله از تکه کابل سعی کردیم به صورت تمام و کمال به توضیح کابل مفتول مس بپردازیم؛ همانطور که اشاره کردیم کابل مفتول به دلیل این که دارای هسته مرکزی از فلز مس است میتواند رسانایی بالایی داشته باشد و به همین دلیل در صنایع متنوعی از آن استفاده میکنند. آیا تا به امروز از این کابل استفاده کردهاید؟ مواردی که گفتیم برایتان مفید بود؟ شما میتوانید نظرات و تجربیات خود را در قسمت دیدگاهها با ما و مخاطبانمان در میان بگذارید و این مقاله را به دوستان علاقهمند به این حوزه نیز ارسال کنید. برای اطلاعات بیشتر و مشاهده آگهیهای مربوط به کابل مفتول مس، کلیک کنید.
